ТУ 1469-007-00153229-2002

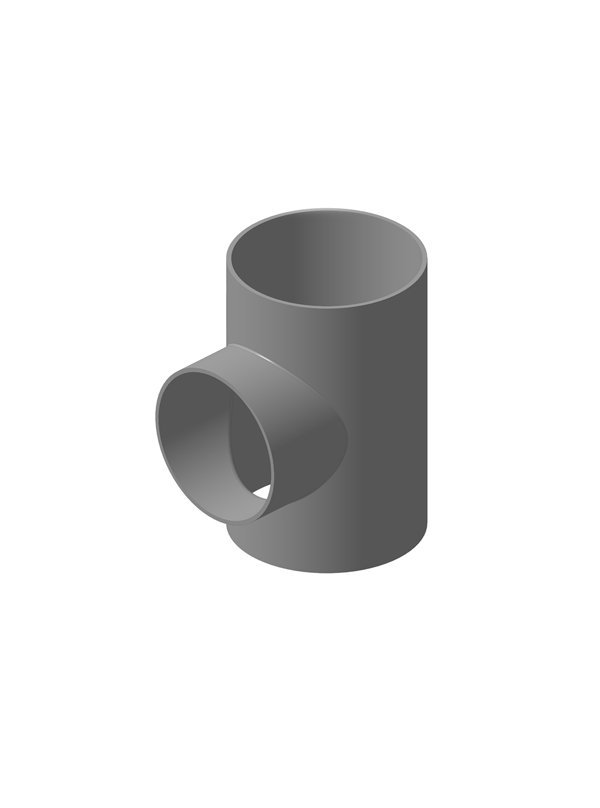

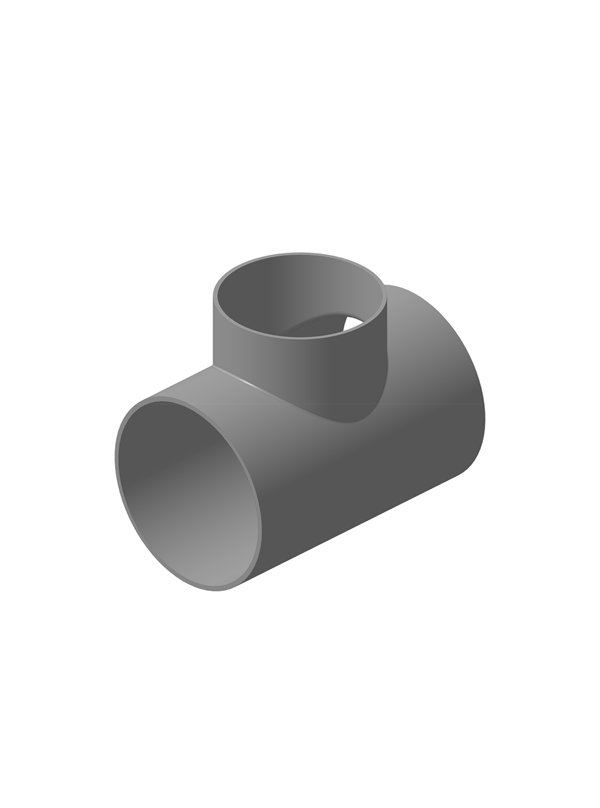

Тройники сварные предназначены для присоединения к магистральному трубопроводу боковых ответвлений с целью разделения потока транспортируемой среды. Тройники бывают равнопроходные, когда все три торца изделия имеют одинаковый диаметр, и переходные, когда диаметр ответвления меньше диаметра основной магистрали. Изготавливаются диаметрами магистрали и ответвления от 57 мм до 1420 мм, на рабочее давление до 16 МПа. Климатическое исполнение У и ХЛ. В отличие от штампосварного тройника горловина сварного тройника образуется путем приварки ответвления непосредственно к магистрали тройника.

Пример условного обозначения тройника сварного с наружным диаметром магистрали 426 мм и толщиной стенки 32 мм, с наружным диаметром ответвления 219 мм и толщиной стенки 12 мм, на давление 16 МПа, при коэффициенте условий работы m=0,6; климатического исполнения ХЛ:

ТС 426×32–219×12-16-0,6-ХЛ
ТУ 1469-007-00153229-2002
