НАЗНАЧЕНИЕ:
Установка электронасосная дозировочная мембранная типа 2УНД11М (далее по тексту установка) предназначена для объемного дозирования различных химических реагентов (ингибиторов, деэмульгаторов и др.) в том числе нейтральных и агрессивных, токсичных, горючих, легковоcпламеняющихся и взрывоопасных жидкостей с температурой от минус 40 до +800 С)и кинематической вязкостью не более 8х10-4 м 2/с (8 см 2/с), имеющих твердые включения максимальным размером до 0,1 мм, максимальная массовая концентрация которых не превышает 0,2%, не вызывающих химического разрушения материалов проточной части из сталей 10Х17Н13М2Т, 12Х18Н10Т ГОСТ 5632-72, стали 20 ГОСТ 1050-88 и стали 09Г2С ГОСТ 19281-89.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Установка выпускается в общепромышленном или взрывозащищенном исполнениях.
Маркировка взрывозащиты, не ниже - 1ExdIIBT4
Тип гидроблока дозировочного агрегата - мембранный со сдвоенной "сэндвич" мембранной и
встроенным предохранительным клапаном (возможно комплектация дозировочным агрегатом с
плунжерным гидроблоком)*;
Производительность дозировочных агрегатов — от 0,1 до 10000 л/мин *
Давление нагнетания — до 350 кгс/см2*
Материал проточной части — углеродистая или нержавеющая сталь *
Дополнительная иформация

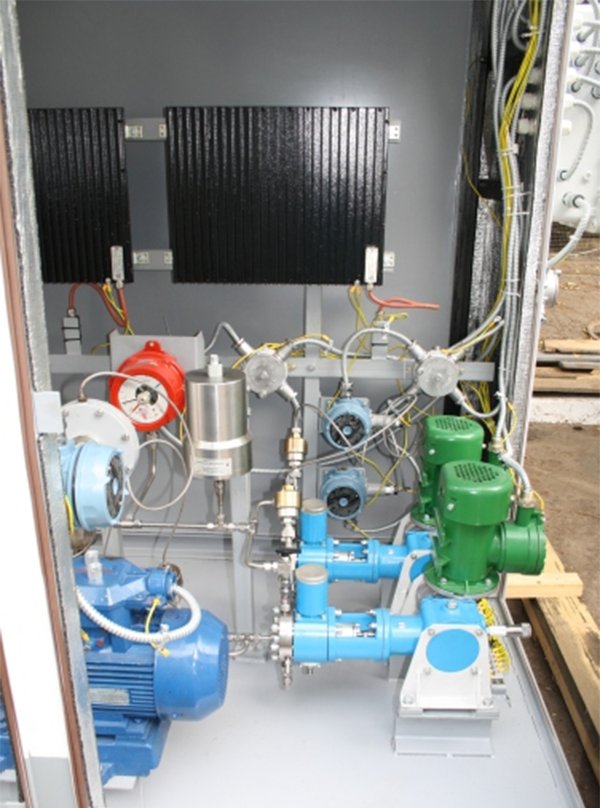

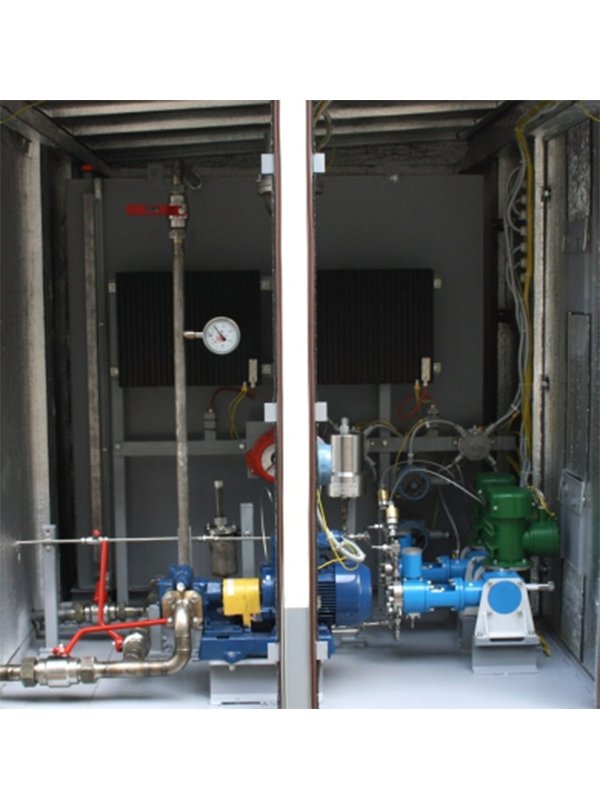

В СОСТАВ ДАННЫХ УСТАНОВОК ВХОДЯТ:
- Дозировочные агрегаты плунжерного или мембранного исполнения, количество агрегатов подбирается под требуемый технологический процесс.
- Расходная емкость с визуальным уровнемером и калибровочным сосудом, возможна установка электронных датчиков текущего уровня и сигнализаторов верхнего и нижнего уровня.
- Шестеренный насос для загрузки реагента в расходную емкость и перемешивания.
- Электроконтактный манометр или другие приборы КИПа для контроля текущего состояния процесса дозирования.
- Гидравлическая обвязка всего технологического оборудования согласно требуемой технологической схеме.

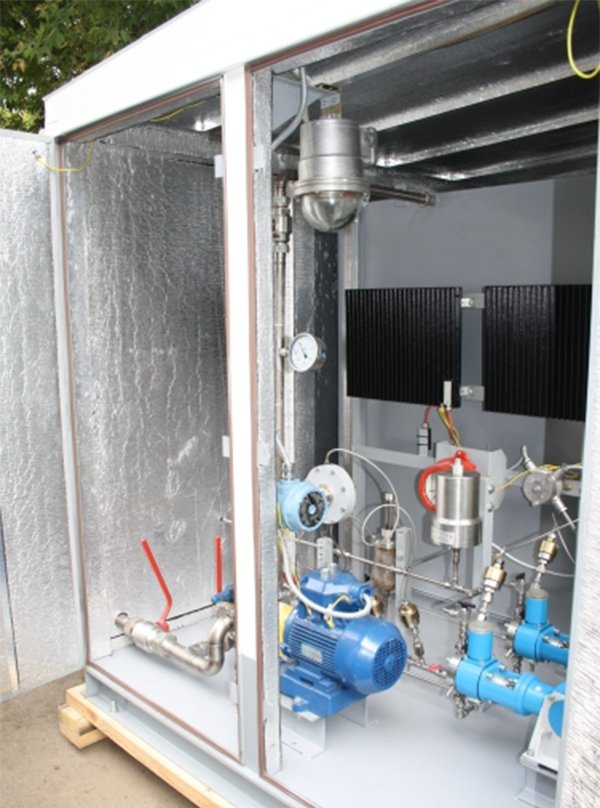

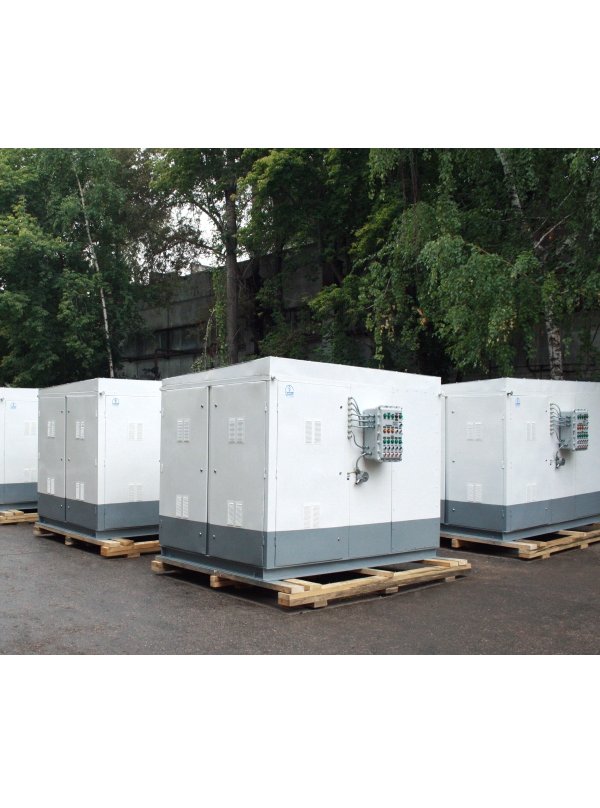

- Все элементы установки располагаются в каркасной раме, закрытой щитами (блок- закрытый).
- Возможно утепления блока, установки внутри него освещения, электрообогрева и вентиляции.

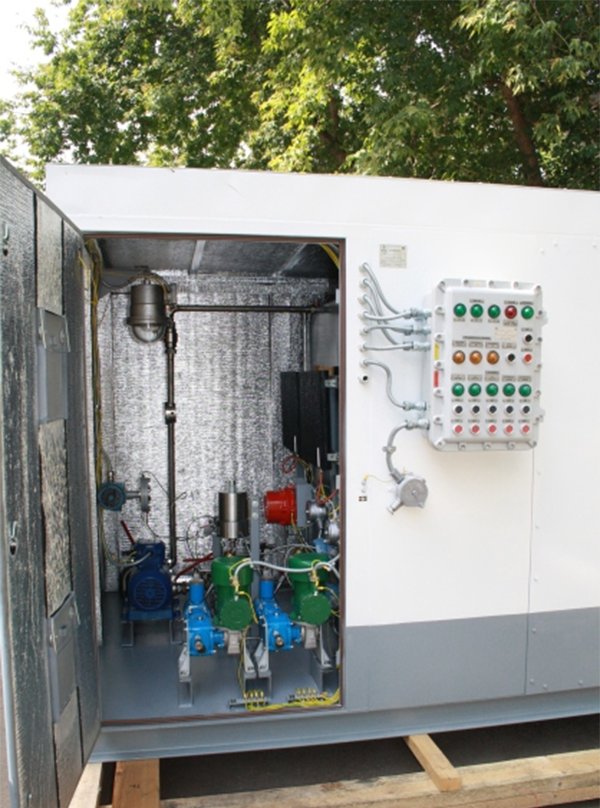

- Снаружи установки располагается взрывозащищенный (по требованию) пост управления со следующими функциями: управления работой дозировочных и дополнительного насосов, контроль и визуализация текущего состояния установки, управление освещением, обогревом и вентиляцией,
выдача сигналов на АСУ ТП верхнего уровня.
Комплектация установки и функции поста управления обговариваются при заказе.
Для удобства управления работой дозировочной установкой в ручном и (или) автоматическом режиме (безлюдные технологии), возможна комплексная разработка дозировочной установки с системами дистанционного автоматического управления.
Разработка установки и системы управления производится по Вашему техническому заданию используя, огромный опыт разработки данных систем на предприятии и имеющихся у Вас АСУ ТП.
