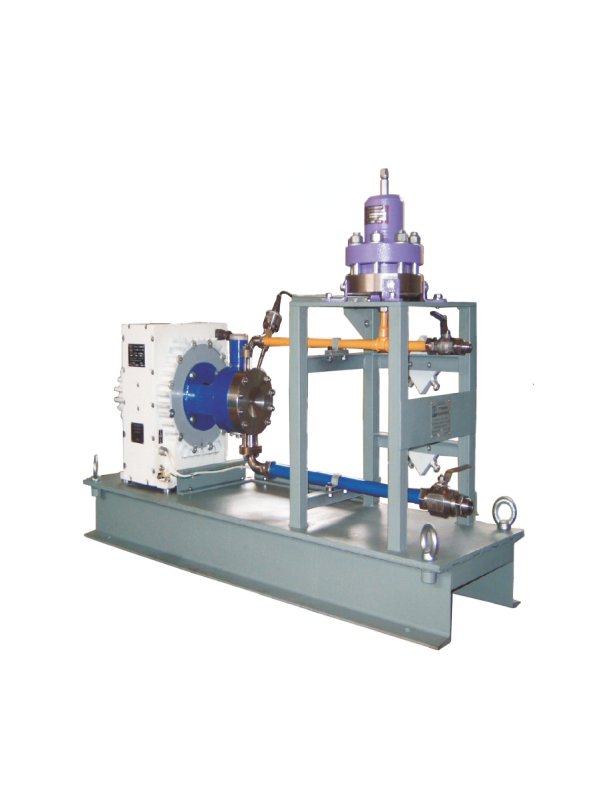

Установка насосная дозировочная УНД1МЛ

Установка электронасосная дозировочная УНД1МЛ (далее по тексту - установка) предназначена для объёмного дозирования токсичных, горючих, легко воспламеняющихся и взрывоопасных жидкостей с температурой от 233 К (минус 40оС )  до 353 К (+80оС ) и кинематической вязкостью не более 8х10-4  м2/с (8см2/с), имеющих твердые включения с максимальными размерами до 0,1 мм, предельная массовая концентрация которых не превышает 0,2%, не вызывающих химическое разрушение проточной части из стали 10Х17Н13М2Т, 12Х18Н10Т ГОСТ 5632-72  и  стали 20 ГОСТ 1050-88.
Установка выпускается в общепромышленном и взрывозащищённом исполнениях.

Установка во взрывозащищенном исполнении может эксплуатироваться во взрывоопасных и пожароопасных зонах, помещениях и наружных компоновках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с температурной группой Т1, Т2, Т3, Т4 по ГОСТ Р 51330.9-99  (МЭК 60079-10-95), ГОСТ Р 51330.11-99 (МЭК 60079-12-96),  ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р 51330.5-99  (МЭК 60079-4-75).

Установка имеет встроенную микро ЭВМ, осуществляющую управление всеми режимами работы, микро ЭВМ позволяет кроме ручного режима (все необходимые органы управления и индикаторы расположены на передней панели) осуществлять:
- автономный режим функционирования с предварительным программированием на длительный срок;
- дистанционное управление  с помощью поставляемого по запросу блока ДУ;
- внешнее управление от ЭВМ верхнего уровня, через стандартные интерфейсы RS485/RS232 или радиомодем.

Режим внешнего управления позволяет легко адаптировать агрегат в единую автоматизированную систему
Не допускается монтаж и эксплуатация установок общепромышленного исполнения во взрыво- и пожароопасных производствах и использование их  для перекачивания горючих и легковоспламеняющихся жидкостей.

Установки изготавливаются в климатическом исполнении У категории размещения 4 по ГОСТ15150-69.
Пример условного обозначения при заказе:
УНД1МЛ 400/6КА-10-УХЛ4, ТУ 3632-023-00217633-98
   смотрите таблицу условных обозначений.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2).
Давление на входе агрегата не более 0,1 МПа(1кгс/см2). Напряжение питающей сети, В ~ 220, частота 50 Гц

Обозначение типоразмера

Подача, л/ч

Давление, кгс/см2

H,мм

H1,мм

H2,мм

d1,мм

d2,мм

Масса, кг, не более

УНД1МЛ400/6

400

6

990

590

255

25

15

400

УНД1МЛ30/100

30

100

975

575

205

15

15

390

УНД1МЛ16/100

16

100

975

575

205

15

15

390

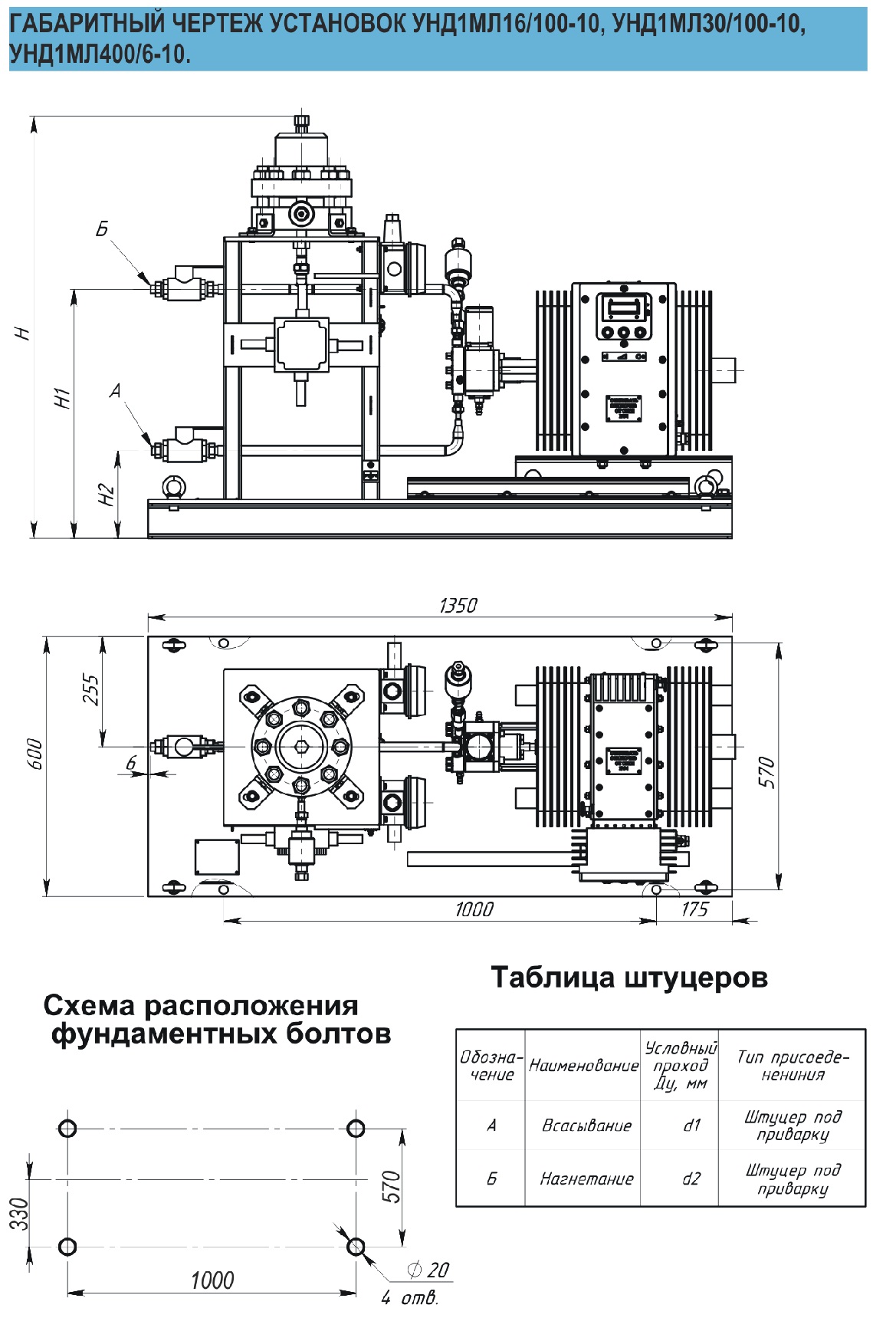

ЧЕРТЕЖ 1:
