Установки созданы на базе агрегатов электронасосных дозировочных  типа НД1М, НД2М, НД3М, НД4М, НД6М, НД1П, НД2П  ТУ 3632-007-00217633-97.

Пример условного обозначения при заказе:
УНД1М500/100КВ-31-У2, ТУ 3632-007-00217633-97,где:
1- код комплектации установки,
далее смотрите таблицу условных обозначений.

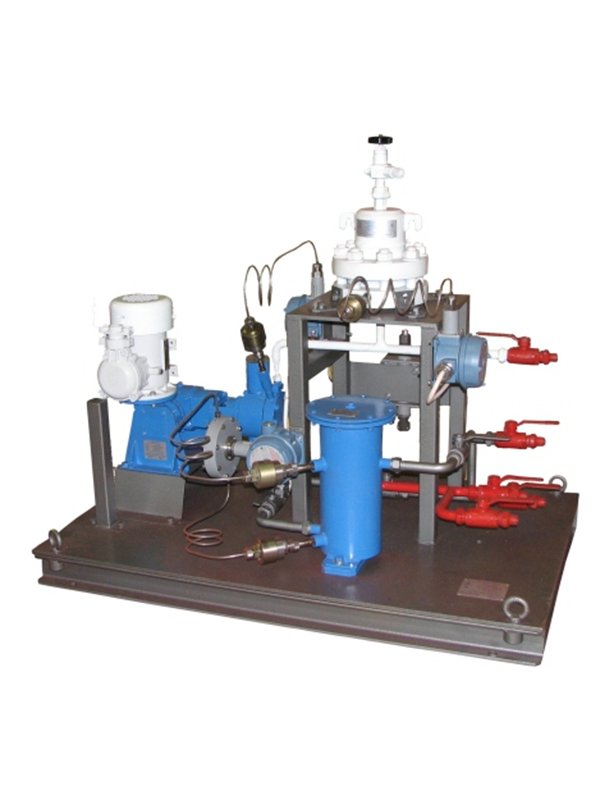

Установка состоит из агрегата, фильтра сетчатого, компенсатора гидропульсаций, рамы, обвязок, коробки соединительной, сигнализаторов давления, сигнализаторов перепада давления.

По техническому заданию установки могут комплектоваться механизмами и системами дистанционного управления подачи жидкости, защитными кожухами, другой комплектацией (согласно заполненному опросному листу).

В состав установки (исполнение по комплектации - 31) входят:
-агрегат электронасосный дозировочный мембранный со встроенным предохранительным клапаном, отличающийся большим ресурсом работы мембраны (не менее 4000 часов), высокой точностью дозирования и полным отсутствием утечек перекачиваемой жидкости в окружающую среду;
- фильтр на всасывающей линии, применение которого способствует повышению стабильности подачи и предотвращает ситуацию снижения производительности вследствие  попадания посторонних частиц в клапанные узлы гидроблоков насосов. В комплект поставки входят быстросъемные регенерируемые фильтр-элементы;
- гаситель пульсаций на линии нагнетания установки обеспечивает создание равномерного (не пульсирующего) потока на выходе установки, что обеспечивает качественное протекание технологического процесса, а также защищает насос и нагнетательный трубопровод от появления гидроударов. Гаситель пульсации выполнен в мембранном исполнении не требующем периодической дозаправки газом. В комплект поставки гасителя пульсации входит устройство для заправки азотом;
- комплект сигнализаторов порыва мембраны гидроблока агрегатов и гасителя пульсации, а также сигнализатор засоренности фильтра, обеспечивают диагностирование возможных неисправностей на раннем этапе, когда работоспособность установки еще не нарушена (сигнализатор типа "сухой контакт", нагрузка - до 36В, 0,5А постоянного тока);
-манометр на линии нагнетания;
- коммутационная коробка, в которой сведены сигналы со всех сигнализаторов;
-гидравлическая обвязка всего оборудования с запорной арматурой;
- все элементы установки размещены на общей раме.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Установки УНД1М (3,0; 4,0; 5,5кВт)

Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2).

Давление на входе не более 0,1МПа(1кгс/см2) Напряжение питающей сети, В ~ 380, частота 50 Гц. С большим давлением оговаривать при заказе.


Обозначение типоразмера	Исполнение по материалу проточной части агрегата и по типу двигателя	Подача, л/ч	Давление, кгс/см2	Потребляемая мощность, кВт, не более	Н1, мм	Н, мм	d1, мм	d2, мм	Масса, кг, не более
УНД1М600/160	ЕВ, ДВ, КВ	600	160	5,5	768	1300	25	15	900
	ЕА, ДА, КА	600	160	5,5	768	1210	25	15	875
УНД1М1000/100	ЕВ, ДВ, КВ	1000	100	5,5	768	1300	25	15	900
	ЕА, ДА, КА	1000	100	5,5	768	1210	25	15	875
УНД1М300/160	ЕВ, ДВ, КВ	300	160	4	652	1150	25	15	675
	ЕА, ДА, КА	300	160	4	652	1125	25	15	645
УНД1М500/100	ЕВ, ДВ, КВ	500	100	4	652	1150	25	15	675
	ЕА, ДА, КА	500	100	4	652	1125	25	15	645
УНД1М1250/40	ЕВ, ДВ, КВ	1250	40	4	735	1200	25	15	700
	ЕА, ДА, КА	1250	40	4	735	1200	25	15	670
УНД1М2500/40	ЕВ, ДВ, КВ	2500	40	5,5	850	1380	32	25	950
	ЕА, ДА, КА	2500	40	5,5	850	1380	32	25	925

Установки УНД1М, УНД1П (0,25- 0,55кВт)

Обозначение типоразмера	Исполнение по материалу проточной части агрегата и комплектующему двигателю	Подача, л/ч	Давление, кгс/см2	Потребляемая мощность, кВт, не более	Н1, мм	Н2, мм	Масса, кг
УНД1М100/16	ЕВ, ДВ, КВ	100	16	0,25	140	512	185,0
	ЕА, ДА, КА	100	16	0,25	140	512	170,0
УНД1М63/25	ЕВ, ДВ, КВ	63	25	0,25	140	512	185,0
	ЕА, ДА, КА	63	25	0,25	140	512	170,0
УНД1М40/40	ЕВ, ДВ, КВ	40	25	0,25	140	510	185,0
	ЕА, ДА, КА	40	40	0,25	140	510	170,0
УНД1М25/63	ЕВ, ДВ, КВ	25	63	0,25	140	510	185,0
	ЕА, ДА, КА	25	63	0,25	140	510	170,0
УНД1М16/100	ЕВ, ДВ, КВ	16	100	0,25	140	510	185,0
	ЕА, ДА, КА	16	100	0,25	140	510	170,0
УНД1М10/160	ЕВ, ДВ, КВ	10	160	0,25	140	510	185,0
	ЕА, ДА, КА	10	160	0,25	140	510	170,0
УНД1М160/10	ЕВ, ДВ, КВ	160	10	0,25	135	515	185,0
	ЕА, ДА, КА	160	10	0,25	135	515	170,0
УНД1М100/16	ЕВ, ДВ, КВ	100	16	0,25	136	510	185,0
	ЕА, ДА, КА	100	16	0,25	136	510	170,0
УНД1М63/25	ЕВ, ДВ, КВ	63	25	0,25	136	510	185,0
	ЕА, ДА, КА	63	25	0,25	136	510	170,0
УНД1М40/40	ЕВ, ДВ, КВ	40	40	0,25	139	507	185,0
	ЕА, ДА, КА	40	40	0,25	139	507	170,0
УНД1М25/63	ЕВ, ДВ, КВ	25	63	0,25	139	507	185,0
	ЕА, ДА, КА	25	63	0,25	139	507	170,0
УНД1М16/100	ЕВ, ДВ, КВ	16	100	0,25	142	503	185,0
	ЕА, ДА, КА	16	100	0,25	142	503	170,0
УНД1М10/160	ЕВ, ДВ, КВ	10	160	0,25	142	503	185,0
	ЕА, ДА, КА	10	160	0,25	142	503	170,0

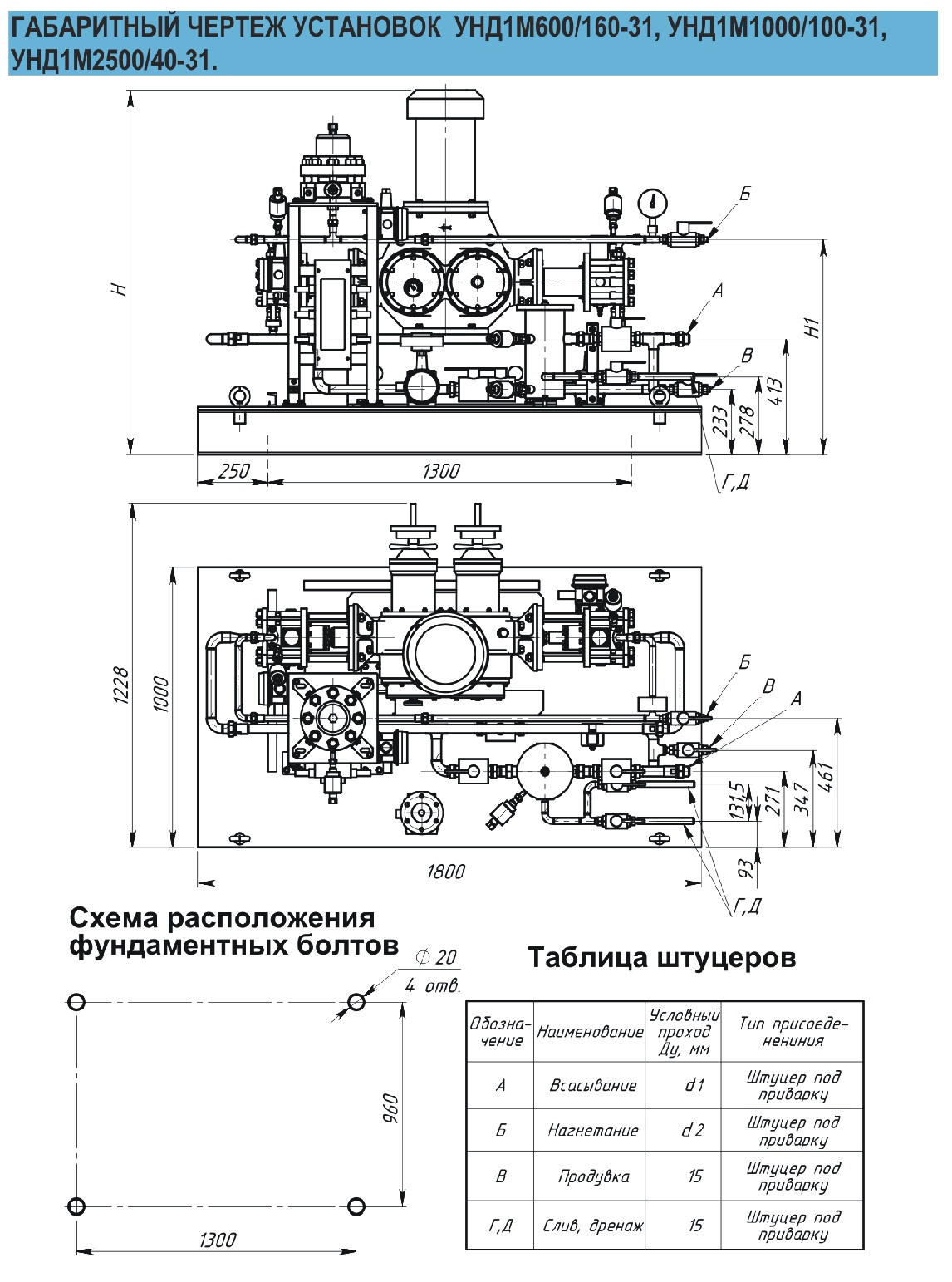

ЧЕРТЕЖ 1:

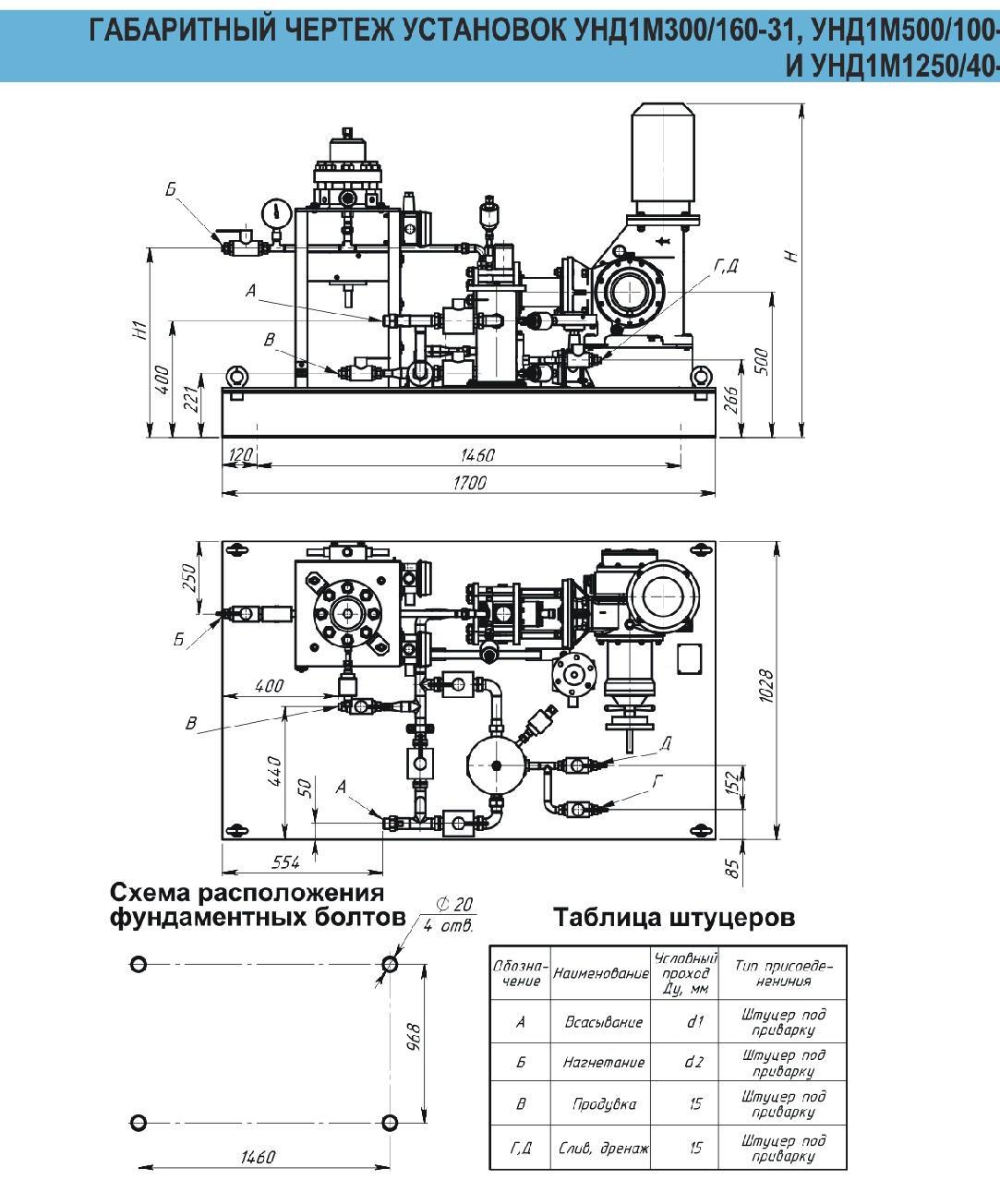

ЧЕРТЕЖ 2:

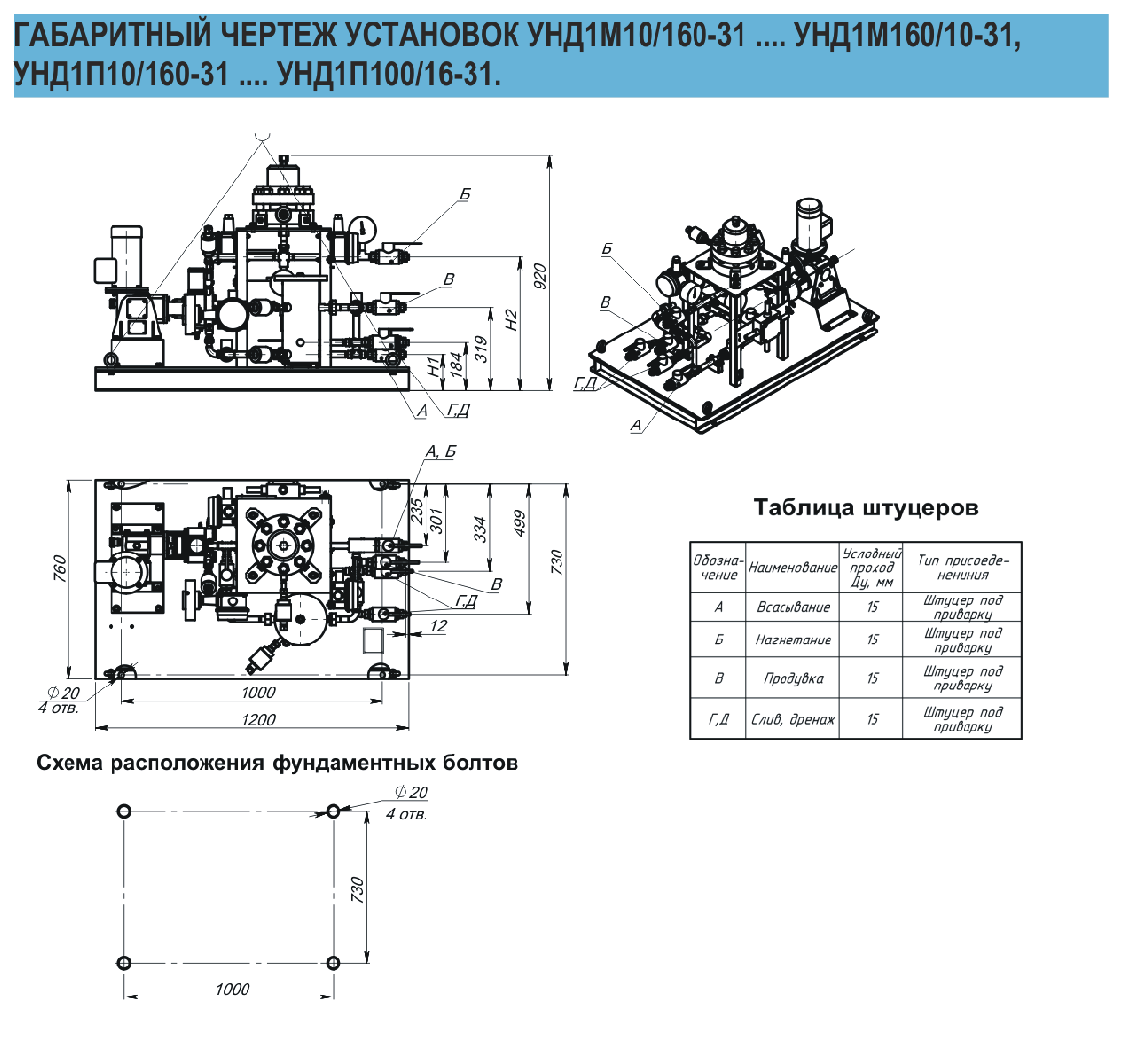

ЧЕРТЕЖ 3:
