Оборудование для газоперерабатывающей отрасли
ТУ 1469-020-00153229-2012
Монтажные узлы предназначены для повышения производительности работ при строительстве и реконструкции промысловых и магистральных газопроводов, насосных и компрессорных станций, установок комплексной и предварительной подготовки газа и других объектов газовой промышленности за счет переноса значительной доли сварочно-монтажных работ из полевых в заводские условия и осуществления монтажных работ на объекте крупными блоками.
Монтажные узлы изготавливаются для участков всех категорий магистральных трубопроводов на рабочее давление до 11,8 МПа, промысловых трубопроводов на рабочее давление до 16 МПа, технологических обвязок насосных и компрессных станций и других объектов газовой промышленности с некоррозионноактивными средами диаметром от 57 мм до 1420 мм, климатического исполнения У и УХЛ, категории размещения I по ГОСТ 15150.
Дополнительная иформация

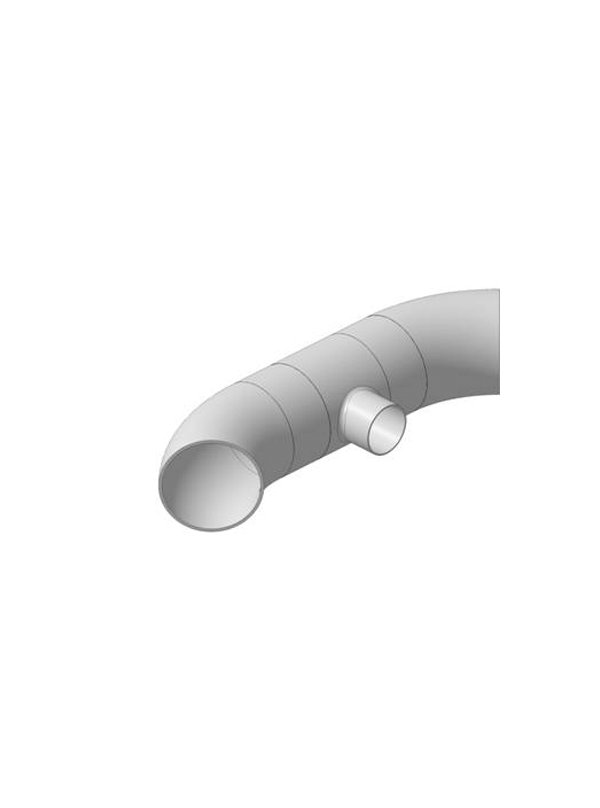

Монтажные узлы условно подразделяются на шесть типов, имеющих разные геометрические размеры и комплектность:
Г — отводовые, состоящие из одного или нескольких отводов, связанных трубами;
Т — тройниковые, состоящие из одного или нескольких тройников, связанных трубами;
ГТ — отводо-тройниковые, состоящие из одного или нескольких отводов и тройников, связанных трубами;
ПТ (ПГ) — пространственные. Оси отводов, ответвлений тройников и люков-лазов, связанных трубами, расположены в разных плоскостях;
П — переходовые, состоящие из одного или нескольких переходов и люков-лазов, связанных трубами;
К — крановые, состоящие из одного или нескольких кранов и соединительных деталей, связанных трубами.
Пример условного обозначения монтажного узла на рабочее давление 9,8 МПа, при коэффициенте условий работы трубопровода m=0,6; климатического исполнения УХЛ, состоящего из двух отводов ОКШ 45°1020 мм радиусом поворота 1,5 DN, тройника ТШС 1020×530 мм. Два торца узла присоединяются к трубе диаметром 1020 мм толщиной стенки 22,0 мм, класса прочности К60, один торец узла присоединяется к трубе диаметром 530 мм, толщиной стенки 16 мм, класса прочности К60, узел длиной 5480 мм, шириной 2010.
ГТ-1-2-1-9,8–0,6–1020(22К60)-530(16К60)-1020(22К60)-5480/2010-УХЛ
ТУ 1469-020-00153229-2012
