Оборудование для газоперерабатывающей отрасли
ТУ 1469-008-00153229-2004
ТУ 1469-015-00153229-2012 *
ТУ 1469-026-00153229-2013 **
* Технические условия внесены в Реестр стальных сварных конструкций, муфт стабилизирующих устройств, ремонтных муфт, рекомендованных к применению на объектах ОАО «Газпром».
** Технические условия внесены в «Реестр основных видов продукции, закупаемой ОАО «АК «Транснефть».
Муфты сварные стальные предназначены для ремонта несквозных и сквозных дефектов труб и сварных соединений трубопроводов диаметром от 219 до 1420 мм, с рабочим давлением до 9,8 МПа включ., с номинальной толщиной стенки от 7,0 до 32,0 мм, климатического исполнения У и УХЛ. Длина муфт может меняться в зависимости от требований заказчика в диапазоне от 300 до 3000 мм (для муфт 1–5 конструкций) и до 11000 мм (для муфт 6, 7 конструкций).
Пример условного обозначения муфты конструкции 1 для ремонта трубопровода с наружным диаметром 720 мм, с номинальной толщиной стенки 16,0 мм, классом прочности К60, на рабочее давление 7,5 МПа, при коэффициенте условий работы m=0,75; для климатического исполнения УХЛ, длиной 1000 мм:
М1-720(16К60)-7,5–0,75-УХЛ-1000
ТУ 1469-015-00153229-2012
Дополнительная иформация

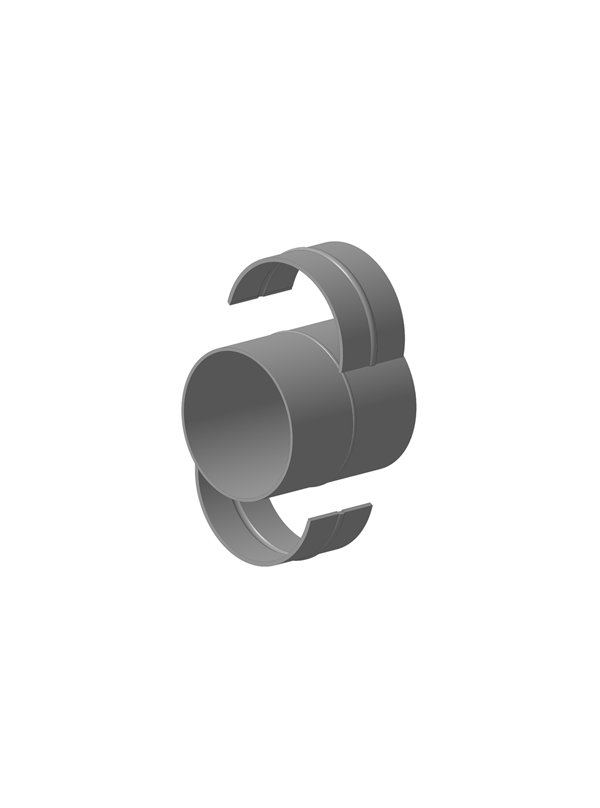

Муфта негерметичная сварная стальная, конструкция 1
Муфту рекомендуется применять в зависимости от степени дефектности труб и сварных соединений для ремонта участков газопроводов с поверхностными несквозными дефектами труб и дефектами геометрии и поверхности (вмятины) труб при отсутствии элементов, препятствующих равномерному прилеганию муфты к ремонтируемому газопроводу.

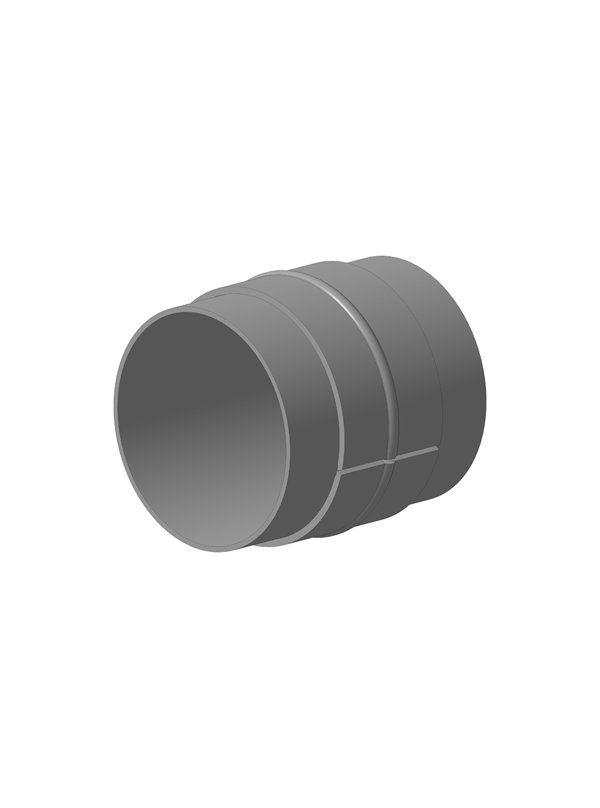

Муфта негерметичная сварная стальная, конструкция 2
Муфту рекомендуется применять в зависимости от степени дефектности труб и сварных соединений для ремонта участков газопроводов с поверхностными несквозными дефектами труб и сварных соединений при наличии овальности, гофр, кривизны трубы.
Муфта герметичная сварная стальная, конструкция 3
Муфту рекомендуется применять для ремонта участков газопроводов с поверхностными несквозными дефектами труб и сварных соединений в зависимости от степени дефектности, а также при наличии овальности или кривизны труб, с обеспечением необходимого пространства между муфтой и ремонтируемым газопроводом.
Муфта герметичная сварная стальная, конструкция 3А
Муфту рекомендуется применять в зависимости от степени дефектности труб для ремонта участков газопроводов с поверхностными несквозными дефектами труб и дефектами геометрии и поверхности (вмятины) труб при отсутствии элементов, препятствующих равномерному прилеганию муфты к ремонтируемому газопроводу.
Муфта герметичная сварная стальная, конструкция 3Б
Муфту рекомендуется применять для ремонта дефектов кольцевых стыковых сварных соединений.
Муфта герметичная сварная стальная, конструкция 4
Муфту рекомендуется применять для ремонта участков газопроводов с поверхностными несквозными дефектами труб и сварных соединений в зависимости от степени дефектности, а также при наличии овальности или кривизны труб, с обеспечением необходимого пространства между муфтой и ремонтируемым газопроводом.
Муфта герметичная сварная стальная удлиненная, конструкция 5
Муфту рекомендуется применять для ремонта участков газопроводов с поверхностными несквозными дефектами труб и сварных соединений в зависимости от степени дефектности, а также при наличии овальности или кривизны труб, с обеспечением необходимого пространства между муфтой и ремонтируемым газопроводом, при невозможности или нецелесообразности установки двух наружных муфт конструкции № 4.
Муфта герметичная сварная стальная, конструкция 6
Муфту рекомендуется применять для ремонта участков газопроводов со сквозными дефектами труб и сварных соединений в зависимости от степени дефектности, а также в случаях наличия овальности или кривизны труб, с обеспечением необходимого пространства между муфтой и ремонтируемым газопроводом. Конструкцией муфты предусмотрена возможность установки на сквозной дефект временной муфты (хомута) для герметизации выхода продукта.
Муфта герметичная сварная стальная, конструкция 7
Муфту рекомендуется применять для ремонта участков газопроводов со сквозными дефектами труб и сварных соединений в зависимости от степени дефектности, а также в случаях наличия овальности или кривизны труб, с обеспечением необходимого пространства между муфтой и ремонтируемым газопроводом. Конструкцией муфты предусмотрена возможность установки на сквозной дефект временной муфты (хомута) для герметизации выхода продукта.
Муфта герметичная сварная стальная, конструкция 7А
Муфту рекомендуется применять для ремонта участков газопроводов со сквозными дефектами труб и сварных соединений в зависимости от степени дефектности, а также в случаях наличия овальности или кривизны труб, с обеспечением необходимого пространства между муфтой и ремонтируемым газопроводом. Конструкцией муфты предусмотрена возможность установки на сквозной дефект временной муфты (хомута) для герметизации выхода продукта.
