ОКП 36 3242

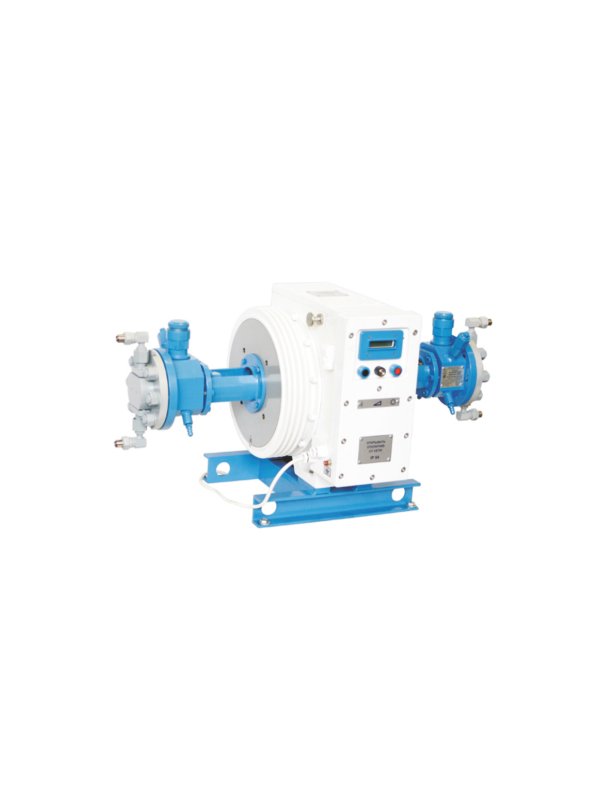

Агрегаты дозировочные с электромагнитным приводом предназначены для объемного дозирования нейтральных, агрессивных жидкостей с кинематической вязкостью не более 8х10-4 м2/с и имеющих твердые неабразивные включения с максимальными размерами до 0,1 мм, максимальная массовая концентрация которых не превышает 0,2%.
Применение: дозирование химреагентов в химической промышленности, нефтепереработке, а так же в процессах химводоподготовки на ТЭЦ, АЭС и станциях питьевой воды водоканала.
Агрегат имеет встроенную микро ЭВМ, осуществляющую управление всеми режимами работы, выполняющую диагностику системы и обеспечивающую выдачу информации о характере неисправности. Микро ЭВМ позволяет кроме ручного режима (все необходимые органы управления и индикаторы расположены на передней панели) осуществлять:
- автономный режим функционирования с предварительным программированием на длительный срок;
- дистанционное управление - с помощью поставляемого по запросу блока ДУ;
- внешнее управление от ЭВМ верхнего уровня, через стандартные интерфейсы RS485/RS232 или радиомодем.
Режим внешнего управления позволяет легко адаптировать агрегат в единую автоматизированную систему (пример системы подачи фосфатов в КТЦ на ТЭЦ).
Дополнительная иформация
Агрегаты могут комплексироваться системой датчиков: давления, температуры, разрыва мембраны, а так же концентратомерами и т.д., окончательная комплектация зависит от конкретных условий работы и требований, предъявляемых заказчиком. Показания всех датчиков регистрирует микро ЭВМ и в зависимости от варианта включения может либо приниматься для внутренней корректировки режима работы, либо выдаваться по запросу ЭВМ верхнего уровня. При поставке агрегата с системой для измерения параметров технологического процесса внутренняя программа микро ЭВМ может быть изменена для оптимального соответствия конкретным условиям работы.
Агрегаты изготавливаются в мембранном (герметичном) исполнении с одной или двумя гидравликами.
Насосы дозаторы с линейным двигателем и МП имеют экспертное заключение ОАО "Всероссийского Теплотехнического Института " (ВТИ), г. Москва. Продукция прошла обязательную сертификацию.
Пример условного обозначения агрегата:
НД5МЛ2,5 Э63/63КА-У4, ТУ 3632-023-00217633-98, где:
5 - горизонтальное расположение плунжера
- далее смотрите таблицу условных обозначений.
Исполнение по материалу проточной части: Е; К; Д.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2). Давление на входе агрегата не более 0,1 МПа(1кгс/см2).
Напряжение питающей сети, В ~ 220, частота 50 Гц
* Конкретная конфигурация и размеры оговариваются при заказе. На базе двигателя 1,1 кВт мы можем спроектировать и изготовить для Вас иные номиналы насосов с гидравлической мощностью (Ргидр) 6000 ед. Агрегаты могут быть выполнены с одним либо двумя гидроблоками. Возможна поставки агрегатов с пультом дистанционного управления, депульсатором в нагнетательной линии и фильтром во всасывающей (вышлите заполненный опросный лист).

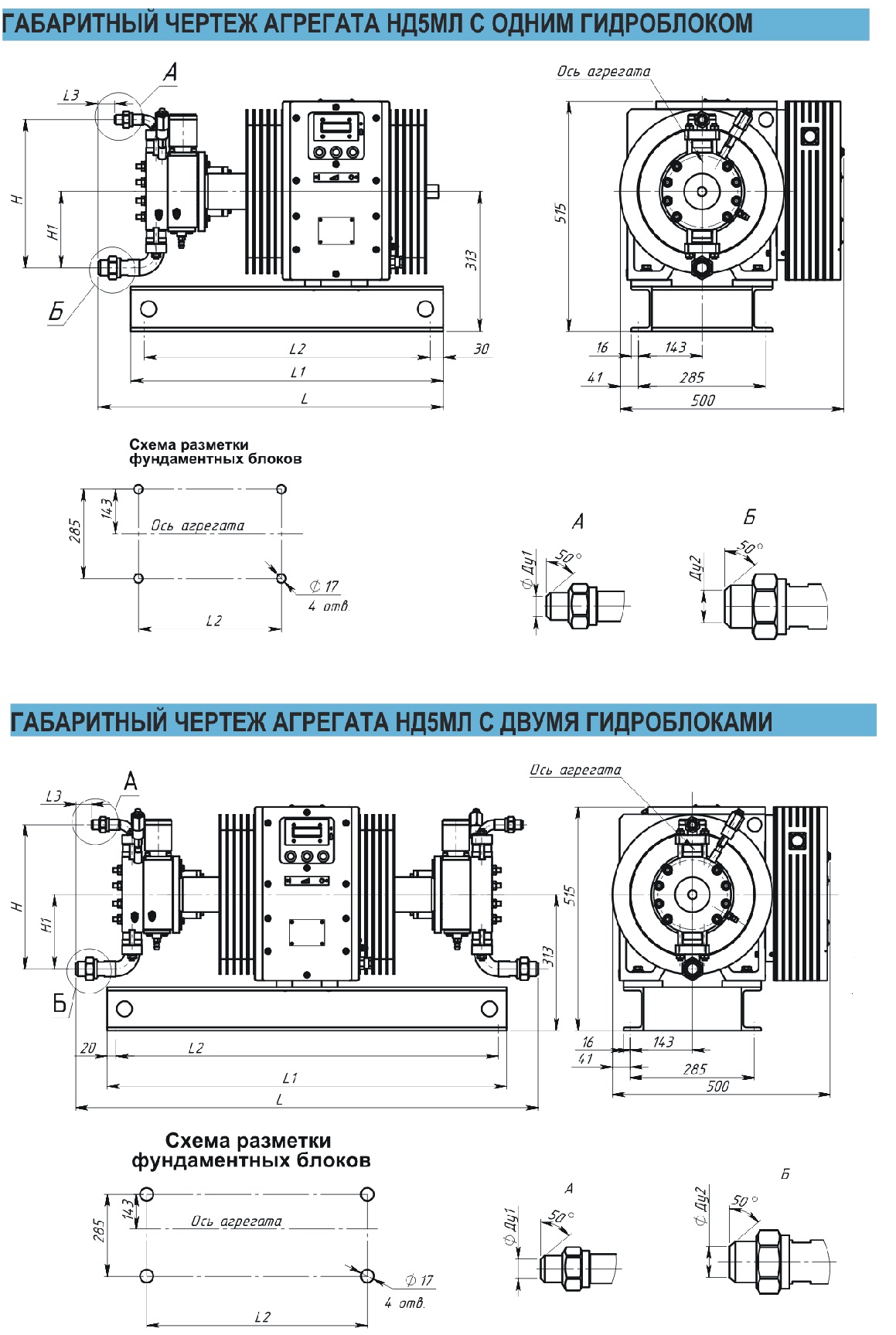

ЧЕРТЕЖ:
Агрегаты изготавливаются в мембранном (герметичном) исполнении с одной или двумя гидравликами.
Насосы дозаторы с линейным двигателем и МП имеют экспертное заключение ОАО "Всероссийского Теплотехнического Института " (ВТИ), г. Москва. Продукция прошла обязательную сертификацию.
Пример условного обозначения агрегата:
НД5МЛ2,5 Э63/63КА-У4, ТУ 3632-023-00217633-98, где:
5 - горизонтальное расположение плунжера
- далее смотрите таблицу условных обозначений.
Исполнение по материалу проточной части: Е; К; Д.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2). Давление на входе агрегата не более 0,1 МПа(1кгс/см2).
Напряжение питающей сети, В ~ 220, частота 50 Гц
|
Наименование параметров |
Значение параметра |
|
Допускаемая вакуумметрическая высота всасывания, м |
1 |
|
Потребляемая мощность, кВт, не более |
1,1 |
|
Обозначение |
Подача, л/ч |
Давление нагнетания, кгс/см2 |
Количество гидроблоков |
L,мм |
L1,мм |
L2,мм |
L3,мм |
H,мм |
H1,мм |
Ду1,мм |
Ду2,мм |
Масса, кг, не более |
|
НД5МЛ16/100 |
16 |
100 |
1 |
646 |
500 |
460 |
0 |
226 |
113 |
6 |
6 |
265 |
|
НД5МЛ25/160 |
25 |
160 |
2 |
960 |
460 |
400 |
0 |
200 |
100 |
10 |
10 |
320 |
|
НД5МЛ30/100 |
30 |
100 |
1 |
646 |
500 |
460 |
0 |
226 |
113 |
6 |
6 |
265 |
|
НД5МЛ63/63 |
63 |
63 |
2 |
765 |
500 |
460 |
0 |
226 |
113 |
6 |
6 |
340 |
|
НД5МЛ63/100 |
63 |
100 |
2 |
765 |
500 |
460 |
0 |
226 |
113 |
6 |
6 |
340 |
|
НД5МЛ400/6 |
400 |
6 |
1 |
770 |
700 |
640 |
36 |
332 |
171 |
15 |
25 |
280 |
|
НД5МЛ500/6 |
500 |
6 |
1 |
773 |
700 |
640 |
36 |
332 |
171 |
15 |
25 |
280 |
|
НД5МЛ630/10 |
630 |
10 |
2 |
1024 |
920 |
880 |
36 |
332 |
171 |
15 |
15 |
380 |
|
НД5МЛ800/6 |
800 |
6 |
2 |
1080 |
920 |
880 |
36 |
332 |
171 |
15 |
25 |
400 |
|
НД5МЛ1000/6 |
1000 |
6 |
2 |
1063 |
920 |
880 |
36 |
332 |
171 |
15 |
25 |
400 |
|
НД5МЛ100/63 |
100 |
63 |
2 |
782 |
500 |
460 |
0 |
274 |
144 |
6 |
10 |
230 |
* Конкретная конфигурация и размеры оговариваются при заказе. На базе двигателя 1,1 кВт мы можем спроектировать и изготовить для Вас иные номиналы насосов с гидравлической мощностью (Ргидр) 6000 ед. Агрегаты могут быть выполнены с одним либо двумя гидроблоками. Возможна поставки агрегатов с пультом дистанционного управления, депульсатором в нагнетательной линии и фильтром во всасывающей (вышлите заполненный опросный лист).
ЧЕРТЕЖ:
