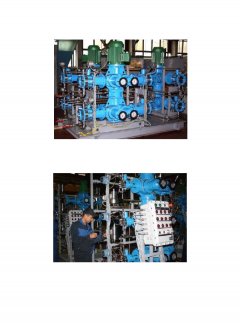

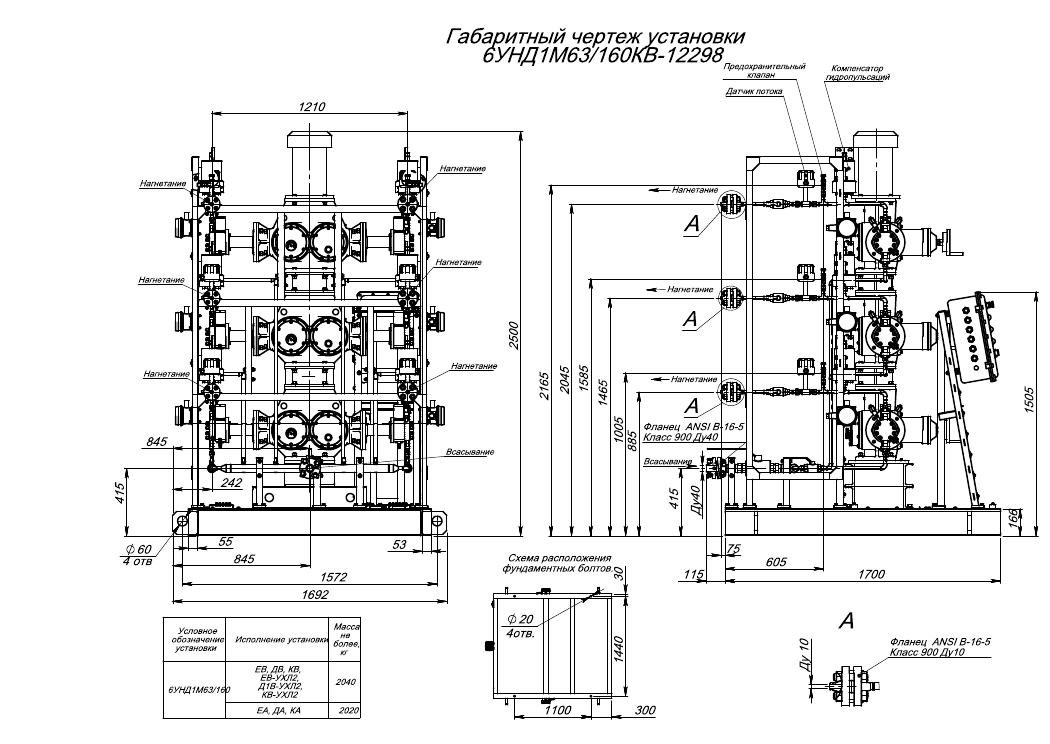

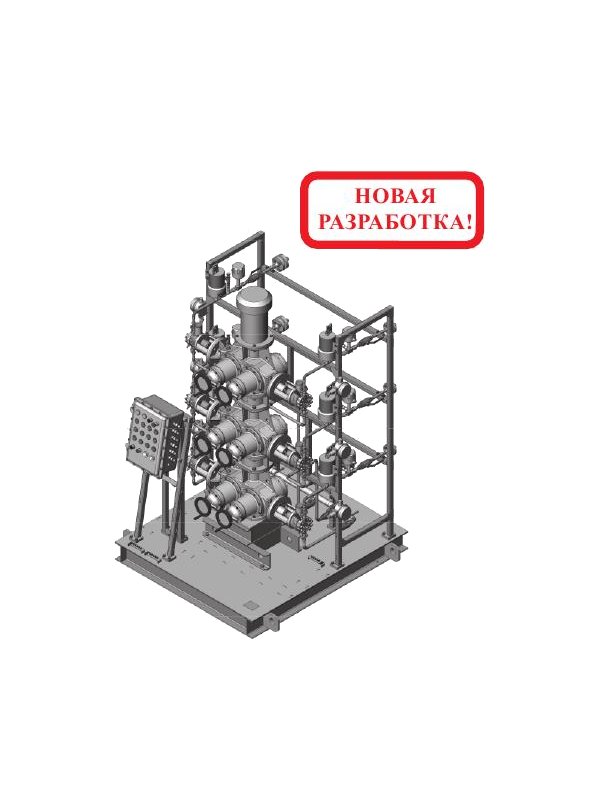

Установка электронасосная дозировочная мембранная типа 6унд1м63/160кв-12298

Многоточечная (шеститочечная) подача ингибитора гидратообразования (метенола) в скважины.

Характеристики:

  • количество агрегатов – 1 шт.
  • количество нагнетательных линий (гидроблоков) — 6 шт.
  • производительность установки – 6 х 63 л/час;
  • предельное давление нагнетания – 160 кгс/см2 (фактически агрегат развивает давление равное давлению среды куда нагнетается жидкость);
  • тип гидроблока – мембранный со сдвоенной "сэндвич" мембранной и встроенным предохранительным клапаном;
  • материал проточной части – сталь 12Х18Н10Т;
  • регулирование производительности – ручное при работающем и остановленном электродвигателе, отдельно для каждого гидроблока;
  • рабочий диапазон регулирования производительности - 15 – 100%;
  • электродвигатель – 5,5 кВт; 380В; 50Гц.
  • исполнение – взрывозащищенное;
  • лиматическое исполнение и категория размещения — У2.

Дополнительная иформация

СОСТАВ УСТАНОВКИ:
  • агрегат электронасосный дозировочный мембранный 6НД6М63/160КВ;
  • компенсатор гиропульсаций на каждой линии нагнетания;
  • датчики порыва мембраны гидроблока (типа сухой контакт);
  • датчик расходы жидкости на каждой линии нагнетания;
  • клапана предохранительные на линии нагнетания каждого гидроблока;
  • датчик давления с клапанным блоком на каждой линии нагнетания;
  • трубопроводна обвязка с запорной арматурой согласно прилигаемой гидравлической схемы;
  • общая рама, на которой располагаетс все оборудование;
  • пост местного управления во взрывозащищенном исполнении (располагается на раме установки);
  • шкаф управления в общепромышленном исполнении (располагается во взрывобезопасной зоне).

ФУНКЦИИ ПОСТА МЕСТНОГО УПРАВЛЕНИЯ:
  • местный пуск-стоп дозировочного агрегата;
  • аварийное отключение электрооборудования установки во взрывоопасной зоне;
  • индикация сигналов порыва мембран гидроблоков и потока в линиях нагнетания ниже нормы;
  • сброс индикации предупреительной сигнализации;
  • передача сигналов предупредительной сигнализации и управляющих сигналов в шкаф управления;
  • передача сигналов с датчиков давления (4-20мА) в шкаф управления.

ФУНКЦИИ ШКАФА УПРАВЛЕНИЯ:
  • подача электропитания установке во взрывоопасной зоне;
  • управление работой дозирущей установки по программе записанной в промышленный контроллер с помощью панели управления и по сигналам с АСУТП верхнего уровня;
  • вывод информации о состоянии установки в АСУТП верхнего уровня сигналами типа "сухой контакт" (объединенный сигнал срабатывания датчиков порыва мембраны и датчиков потока, превышение давления, агрегат в работе) и по пртоколу Modbus (по согласованию с заказчиком);
