Установка электронасосная дозировочная мембранная для дозирования химреагентов в технологическую линию типа 2унд11м500/160дв-25323

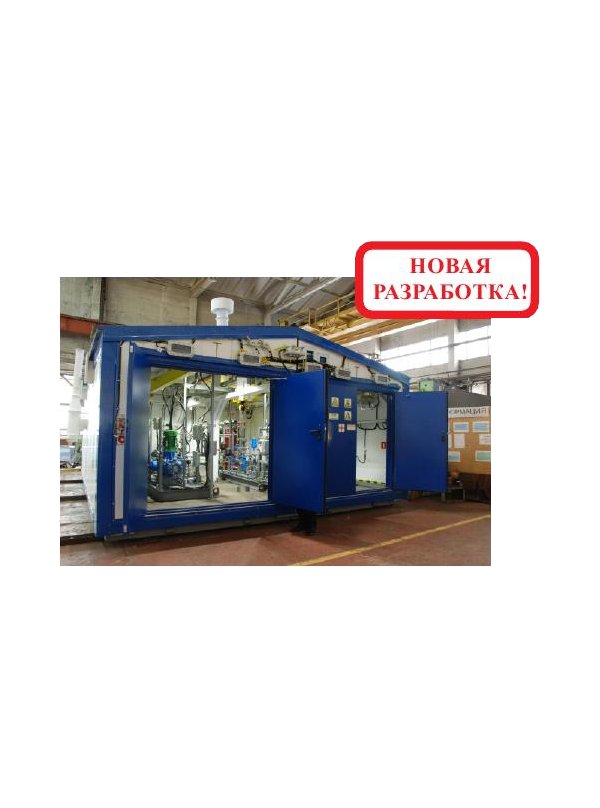

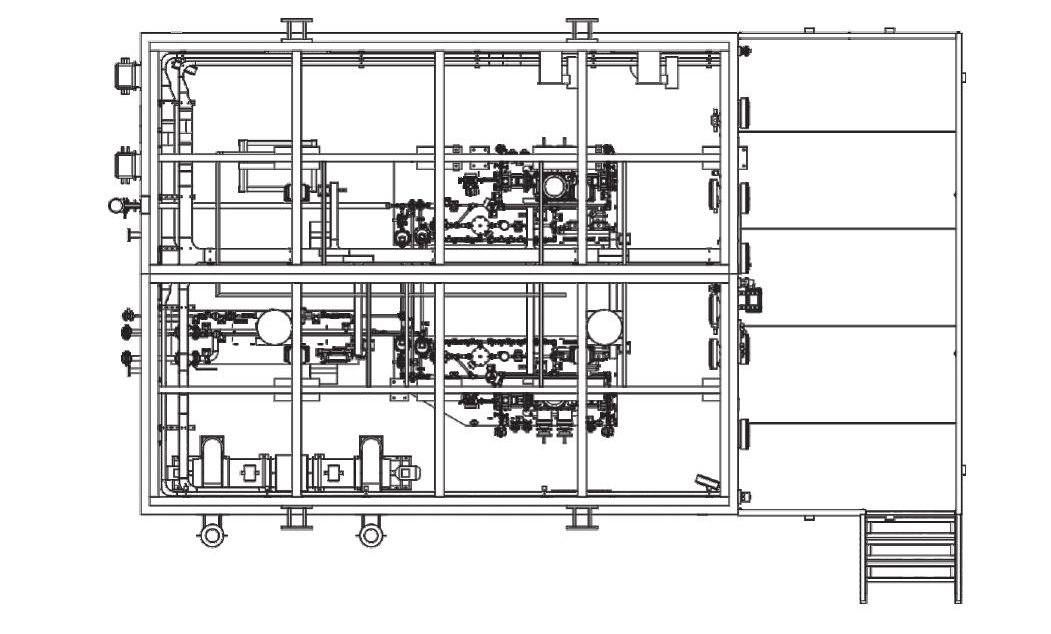

Установка представляет собой утепленный блок-бокс с размещенным внутри технологическим оборудование и автоматизацией первого уровн (все сигналы с датчиков выводятся на клеммные коробки расположенные снаружи установки). Установка предназначена для дозирования химреагента в тенологическую линию.

СОСТАВ УСТАНОВКИ:

  • узел дозирования - 2 шт. (1 рабочий + 1 резервный);
  • узел расходометра - 1 шт.
Для обеспечения требований безопасной эксплуатации установки в блок-боксе имеются следующие системы:
  • система ветниляции и отопления;
  • система освещения;
  • система автоматического газового пожаротушения и загазованности.
Все установленное оборудование выполнено во взрывозащищенном исполнении.

Дополнительная иформация
ХАРАКТЕРИСТИКИ УЗЛА ДОЗИРОВАНИЯ:
  • количество агрегатов - 1 с 2 гидроблоками;
  • производительность агрегата - 500 л/час;
  • предельное давления нагнетания - 160кгс/см2;
  • тип гидроблока - мембранный со сдвоенной "сэндвич" мембранной и встроенным предохранительным клапаном;
  • температура перекачиваемой среды - от минус 40 до +80° С;
  • материал проточной части - сталь 20;
  • регулирование производительности - дистанционное (автоматическое) с помощью частотного преобразователя (входит в комплект поставки) при работающем и остановленном электродвигателе;
  • рабочий диапазон регулирования производительности: автоматический - 60-100%;
  • электродвигатель - 5,5 кВт; 380В;50Гц.;
  • исполнение - взрывозащищенное (частотный преобразователь в общепромышленном исполнении);

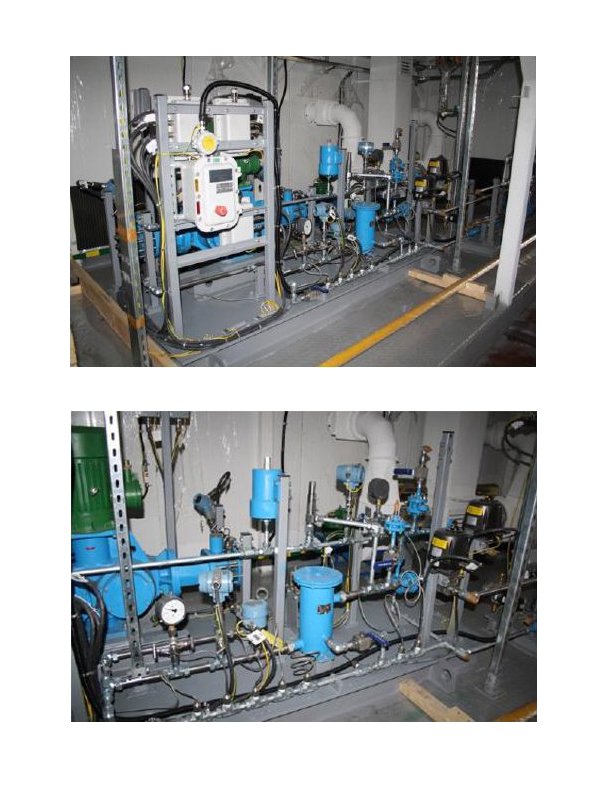

Узел дозирования представляет собой раму, на которой располагается технологическое оборудование с его трубопроводной обвязкой.

СОСТАВ УЗЛОВ ДОЗИРОВАНИЯ:
  • агрегат электронасосный дозировочный мембранный;
  • фильтр жидкостный на линии всасывания агрегата;
  • компенсатор гидропульсаций на линии нагнетания агрегата;
  • клапан предохранительный на линии нагнетания агрегата;
  • датчик потока Rosemount 2120 на линии всасывания агрегата;
  • датчик порыва мембраны гидроблоков - 2 шт;
  • датчик загрязненности фильтра;
  • датчик температуры масла в станине приводного механизма агрегата;
  • манометр и мановакуумметр на линиях нагнетания и всасывания;
  • датчики давления на линиях всасывания и нагнетания;
  • краны шаровые с электроприводом;
Узел расходометра представляет собой основание на котором смонтирован расходомер с трубопроводной обвязкой.

СОСТАВ УЗЛА РАСХОДОМЕРА:
  • расходомер Micro Motion;
  • датчик давления;
  • визуальный термометр - 2шт.;
  • датчик температуры - 2шт.;
Параметры вентиляции и отопления:
  • кратность воздухообмена в 1 час, не менее:
    • естественная вентиляция - 1
    • принудительная вентиляция - 8
  • отопление - электрообогреватели.
Освещение - рабочее и аварийное - светодиодные светильники (энергосберегающие технологии). Система автоматического газового пожаротушения, загазованности и сигнализации состоит из модулей газового пожаротушения ан стойке и газоанализаторов с светозвуковой сигнализацией.
