ОКП 49 9100
Компенсаторы двухсторонние предназначены для компенсации температурных расширений в трубопроводах тепловых сетей Ду 100 ….. 700 мм с параметрами Ру ≤2,5МПа (25кгс/см2) и t≤200оС.
Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Возможно изготовление этих же типоразмеров с параметрами
Ру ≤ 1,6 МПа (16 кгс/см2) и t ≤ 200оС.
Пример условного обозначения при заказе:
ТС-580.1 ТУ 4991-052-00217633-2006, где:
ТС-580-компенсатор сальниковый
двухсторонний;
1 – условное обозначение Ду.
|

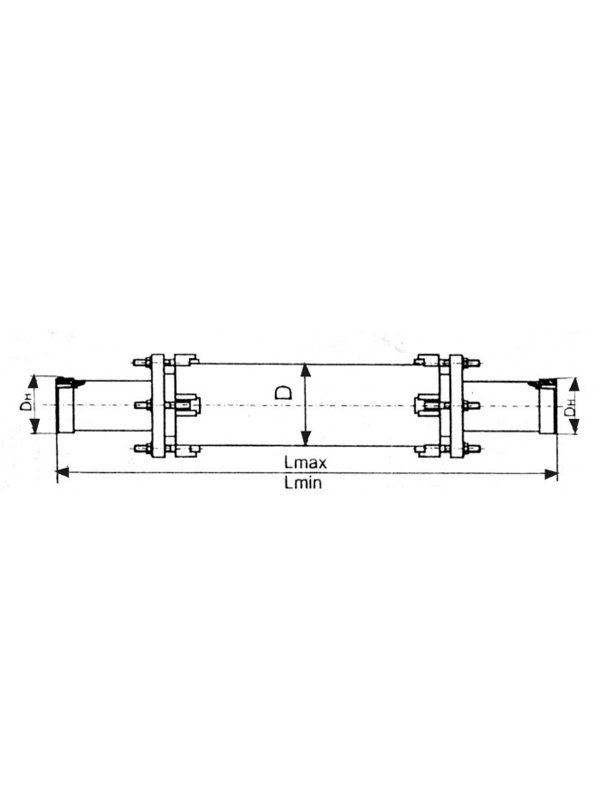

Обозначение |
Условный проход, Ду, мм |
Dh, мм |
D, мм |
L max, мм |
L min, мм |
Компенсирующая способность, мм |
Масса, кг |
|
ТС-580.00.000 |
100 |
108 |
133 |
|
|
240х2 |
42 |
|
-1 |
125 |
133 |
159 |
|
|
240 х2 |
53 |
|
-2 |
150 |
159 |
219 |
|
|
240 х2 |
95 |
|
-3 |
200 |
219 |
273 |
|
|
190 х2 |
176 |
|
-4 |
200 |
219 |
273 |
|
|
340 х2 |
212 |
|
-5 |
250 |
273 |
325 |
|
|
190 х2 |
230 |
|
-6 |
250 |
273 |
325 |
|
|
340 х2 |
279 |
|
-7 |
300 |
325 |
377 |
|
|
190 х2 |
302 |
|
-8 |
300 |
325 |
377 |
|
|
340 х2 |
367 |
|
-9 |
350 |
377 |
426 |
|
|
190 х2 |
368 |
|
-10 |
350 |
377 |
426 |
|
|
340 х2 |
445 |
|
-11 |
400 |
426 |
476 |
|
|
250 х2 |
516 |
|
-12 |
400 |
426 |
476 |
|
|
450 х2 |
608 |
|
-13 |
500 |
530 |
580 |
|
|
250 х2 |
723 |
|
-14 |
500 |
530 |
580 |
|
|
450 х2 |
850 |
|
-15 |
600 |
630 |
684 |
|
|
250 х2 |
913 |
|
-16 |
600 |
630 |
684 |
|
|
450 х2 |
1077 |
|
-17 |
700 |
720 |
774 |
|
|
250 х2 |
1122 |
|
-18 |
700 |
720 |
774 |
|
|
450 х2 |
1324 |
Возможно изготовление этих же типоразмеров с параметрами
Ру ≤ 1,6 МПа (16 кгс/см2) и t ≤ 200оС.
Пример условного обозначения при заказе:
ТС-580.1 ТУ 4991-052-00217633-2006, где:
ТС-580-компенсатор сальниковый
двухсторонний;
1 – условное обозначение Ду.
