ТУ 51-295-2012
ОТТ-23.020.01-КТН-216-10

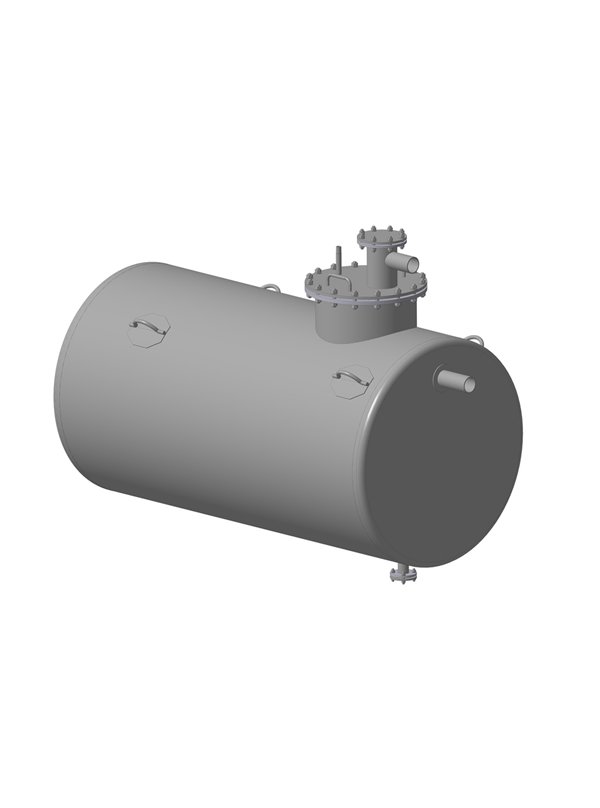

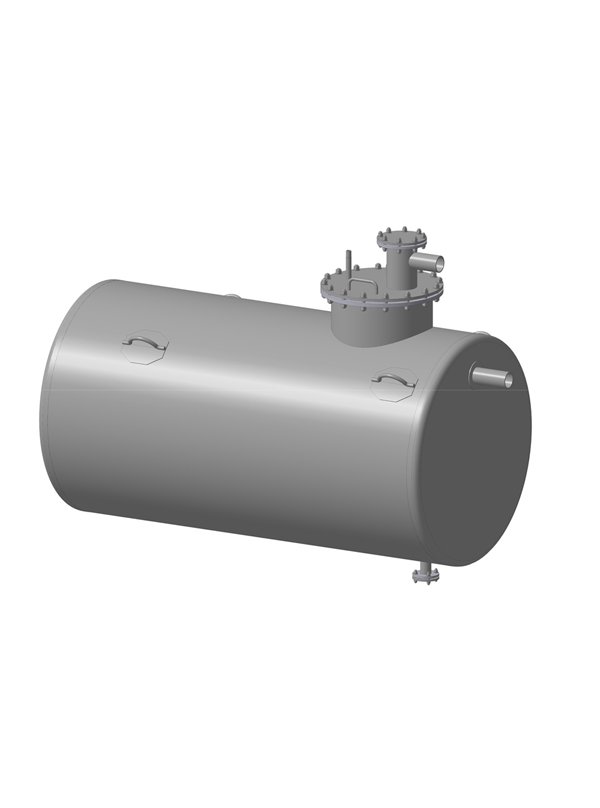

Резервуары предназначены для надземного и подземного хранения нефти, нефтепродуктов, кислот, щелочей, воды и других жидкостей. Резервуары применяются в различных областях нефтегазовой, химической, нефтехимической, пищевой промышленности, а также на объектах коммунально-бытового хозяйства. Конструкция изделий - стальная сварная. Резервуары изготавливаются объёмом от 0,5 до 200 м3 с диаметрами корпуса от 159 до 2600 мм. Корпус может быть изготовлен из коррозионно-стойких сталей.
Дополнительная иформация
Технические характеристики:
Габаритные размеры:
По требованию заказчика возможно изготовление:
| Наименование показателя |
Значение
|
|---|---|
|
Расчетная зимняя температура, °С
|
до - 20
|
|
Снеговая нагрузка, кгс/м2
|
до 100
|
|
Скоростной напор ветра, кгс/м2
|
до 55
|
|
Внутреннее избыточное давление, кгс/см2
|
0,7
|
|
Вакуум, кгс/см2
|
0,01
|
|
Сейсмичность, балл
|
до 7
|
|
Плотность грунта, т/м3
|
1,7
|
|
Угол естественного откоса грунта, °С
|
до 30
|
|
Высота засыпки над верхней образующей стенкой, м (макс.)
|
1,2
|
Габаритные размеры:
| Наименование показателя |
3 м3
|
5 м3
|
10 м3
|
25 м3
|
50 м3
|
|
|---|---|---|---|---|---|---|
|
Длина, мм
|
2730
|
2260
|
3135
|
4600
|
8140
|
|
|
Диаметр, мм
|
1220
|
2012
|
2500
|
2730
|
2816
|
|
|
Высота, мм
|
1510
|
2140
|
2012
|
3300
|
3350
|
|
|
Масса, кг
|
без обогревателя
|
405
|
850
|
1520
|
2900
|
4250
|
|
с обогревателем
|
-
|
-
|
-
|
3100
|
4670
|
|
|
Номер рабочего чертежа
|
ПС-3376 «А»
|
ПС-3395 «А»
|
ПС-3394 «А»
|
ПС-3398
|
ПС-3399
|
|
По требованию заказчика возможно изготовление:
- с другим объёмом и габаритными типоразмерами;
- с другим количеством и размерами патрубков;
- с дополнительными КИПиА и ЗРА;
- вертикального и горизонтального исполнений;
- с опорами и без опор;
- с подогревом среды;
- с теплоизоляцией корпуса;
- подземного и наземного исполнения;
- с дополнительными площадками для обслуживания;
- с антикоррозионным внутренним и наружным покрытием.
