Оборудование для газоперерабатывающей отрасли
ТУ 3612-024-00153229-2013

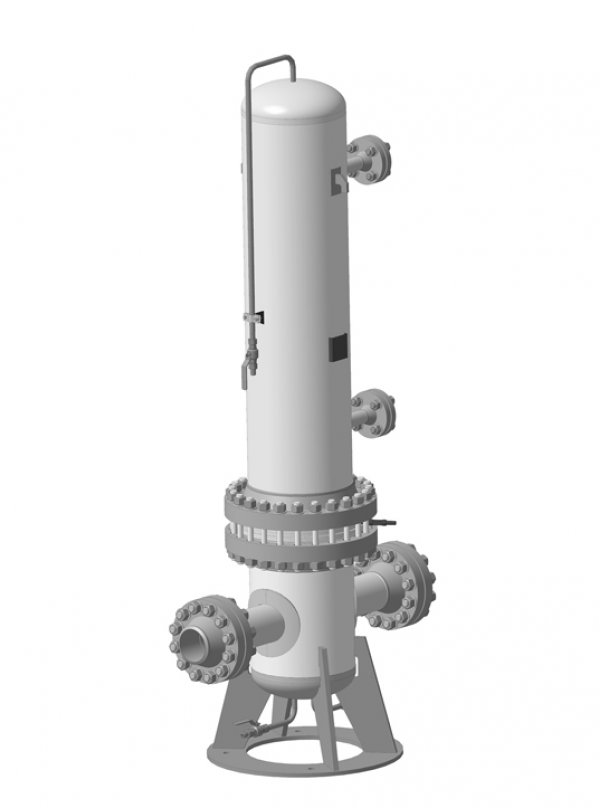

Теплообменные аппараты предназначены для нагрева и охлаждения жидких и газообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической, химической, газовой отраслях промышленности, энергетике и жилищно-коммунальном хозяйстве.
Теплообменные аппараты по назначению подразделяются на теплообменники (Т), холодильники (X), конденсаторы (К) и испарители (И). Теплообменники имеют кожухотрубную конструкцию и по конструктивному исполнению подразделяются на аппараты с неподвижными трубными решетками (тип Н), с температурным компенсатором на кожухе (тип К), с плавающей головкой (тип П) и с U-образными трубами (тип У). Материалы, применяемые для изготовления теплообменников, соответствуют требованиям коррозионной стойкости к подогреваемой или охлаждаемой среде. Теплообменные аппараты выполняются с кожухами диаметром от 159 до 2600 мм.
Дополнительная иформация
В зависимости от температурных пределов эксплуатации теплообменные аппараты изготавливаются следующих исполнений:
Н – низкотемпературное от минус 30 до плюс 100ºС;
Н1 – низкотемпературное от минус 40 до плюс 100ºС;
Н2 – низкотемпературное от минус 60 до плюс 100ºС;
Н3 – низкотемпературное от минус 70 до плюс 100ºС;
О – обычное от минус 20 до плюс 100ºС;
С – среднее от минус 20 до плюс 200ºС;
В – высокотемпературное от минус 20 до плюс 300ºС;
В1 – высокотемпературное от минус 20 до плюс 350ºС.
Пример условного обозначения при заказе кожухотрубчатого теплообменника (Т) для подогрева газа с плавающей головкой (П) горизонтального исполнения (Г) обычного температурного предела эксплуатации (О) с пропускной способностью 50000 нм3/час на условное давление в трубном пространстве 7,5 МПа и кожухом условного диаметра 600 мм климатического исполнения У:
Теплообменник ТПГО 50-7,5-600-У
ТУ 3612-024-00153229-2013
Заказ теплообменного аппарата осуществляется по опросному листу.
Н – низкотемпературное от минус 30 до плюс 100ºС;
Н1 – низкотемпературное от минус 40 до плюс 100ºС;
Н2 – низкотемпературное от минус 60 до плюс 100ºС;
Н3 – низкотемпературное от минус 70 до плюс 100ºС;
О – обычное от минус 20 до плюс 100ºС;
С – среднее от минус 20 до плюс 200ºС;
В – высокотемпературное от минус 20 до плюс 300ºС;
В1 – высокотемпературное от минус 20 до плюс 350ºС.
Пример условного обозначения при заказе кожухотрубчатого теплообменника (Т) для подогрева газа с плавающей головкой (П) горизонтального исполнения (Г) обычного температурного предела эксплуатации (О) с пропускной способностью 50000 нм3/час на условное давление в трубном пространстве 7,5 МПа и кожухом условного диаметра 600 мм климатического исполнения У:
Теплообменник ТПГО 50-7,5-600-У
ТУ 3612-024-00153229-2013
По требованию заказчика возможно изготовление:
- с рабочим давлением до 16 МПа;
- с производительностью от 5 до 50 тыс. нм3/ч;
- с заданными объёмом и габаритными типоразмерами;
- одно- и многоходовыми по числу ходов в трубном пространстве;
- по компоновке – одинарными или сдвоенными;
- с различным количеством и размерами патрубков;
- с дополнительными КИПиА и ЗРА;
- вертикального и горизонтального исполнений;
- с опорами и без опор;
- с дополнительными площадками для обслуживания;
- с теплоизоляцией.
Заказ теплообменного аппарата осуществляется по опросному листу.
