ОКП 36 8911
Пробоотборники ПСР2 предназначены для отбора проб по всей высоте наземных резервуаров с защитной стенкой для нефтепродуктов с нормальным и повышенным давлением, с интервалом отбора проб 1 метр и возможностью независимого отбора проб с заднего уровня.
Пример условного обозначения при заказе:
ПСРПД1-24СС О-УХЛ ТУ 3689-021-00217633-98, где:
ПСРПД1 – пробоотборник секционный резервуарный понтонный с дифференцированным отбором проб;
1 – конструктивное исполнение с отбором проб через 1м;
24 - высота максимального налива продукта в резервуаре, в м;
СС - для резервуаров с защитной стенкой "стакан в стакане";
О - конструктивное исполнение с электрообогревом;
УХЛ - климатическое исполнение.
Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
*Примечание: Длина, высота и масса уточняется и согласовывается с заказчиком.

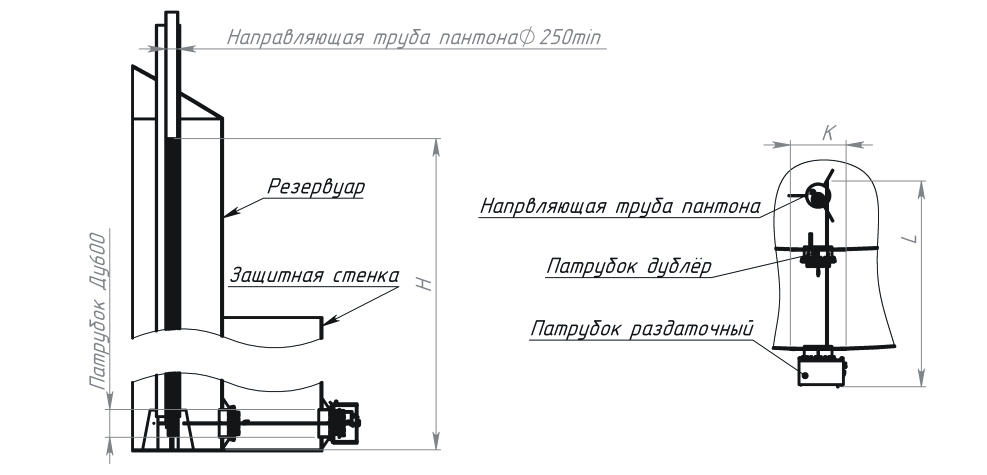

ЧЕРТЕЖ:
|
Наименование основных параметров |
Величина параметров |
|
Условный проход Ду, мм |
15 |
|
Объем пробы 1м пробоотборной колонны, л |
0,150±0,005 |
|
Время забора образца, мин, не более |
5 |
|
Максимальная вязкость продукта, Ст |
10 |
|
Температура продукта, С |
|
|
Минимальная |
минус 60 |
|
Максимальная |
+80 |
|
Рабочее давление, МПа (кгс/кв.см), не более |
0,2(2) |
|
Количество точек отбора проб, шт., не более |
25 |
|
|
|
|
Габаритные размеры, мм, не более |
|
|
Длина, L |
1260 |
|
Ширина, K |
4500* |
|
Высота, H |
24250* |
|
*Масса, кг, не более |
1200* |
ЧЕРТЕЖ:
