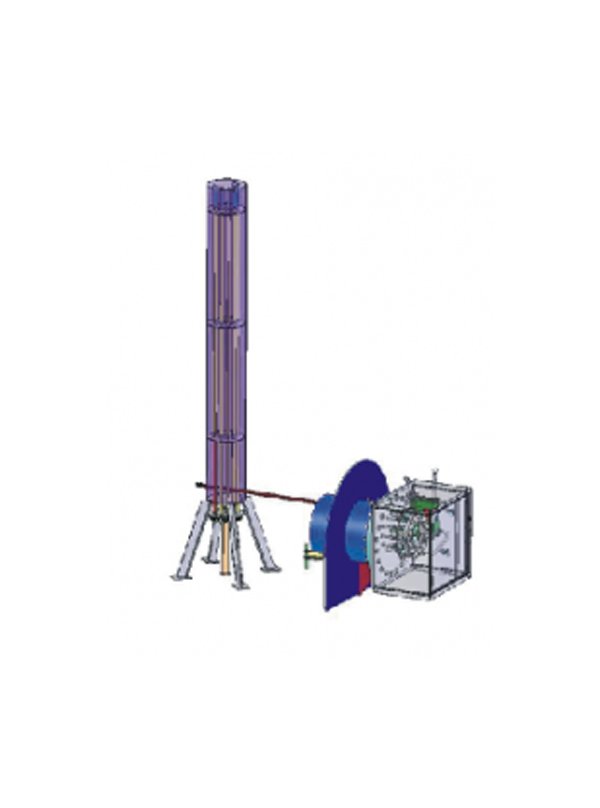

Пробоотборники ПСРПД (далее по тексту пробоотборники) предназначены для отбора проб по всей высоте наземных резервуаров с нефтепродуктами с нормальным и повышенным давлением с интервалом отбора проб 1 или 2 метра и возможностью независимого отбора проб с заданного уровня.
Пробоотборники являются комплектующими изделиями вертикальных цилиндрических резервуаров со стационарной крышей и понтоном для хранения нефти и нефтепродуктов.
Пробоотборники изготавливаются в двух вариантах – с электрообогревом наружных гидрораспределительных устройств и без электрообогрева
Пробоотборники выпускаются в климатическом исполнении Т и УХЛ категории размещения 1 по ГОСТ 15150-69.
Пример условного обозначения при заказе:
ПСРПД2-17-О-УХЛ ТУ 3689-021-00217633-98, где:
ПСРПД – пробоотборник секционный резервуарный понтонный с дифференцированным отбором проб;
2 – конструктивное исполнение с отбором проб через 2 м;
17 – высота максимального налива продукта в резервуаре, в м;
О – конструктивное исполнение с электрообогревом;
УХЛ - климатическое исполнение.
|
Наименование параметров
|
Величина параметра
|
||
|
ПСРПД-17
ПСРПД-17-О |
ПСРПД2-17
ПСРПД2-17-О |
||
|
Условный проход заборных трубок Ду, мм
|
15
|
||
|
Рабочее давление, МПа (кгс/см2), не более
|
0,2 (2)
|
||
|
Максимальная вязкость продукта, ст
|
10
|
||
|
Температура продукта, °С
|
|
||
|
Минимальная
|
минус 60
|
||
|
Максимальная
|
+ 80
|
||
|
Время забора пробы, мин., не более
|
5
|
||
|
Количество средних секций, шт., не более
|
17
|
8
|
|
|

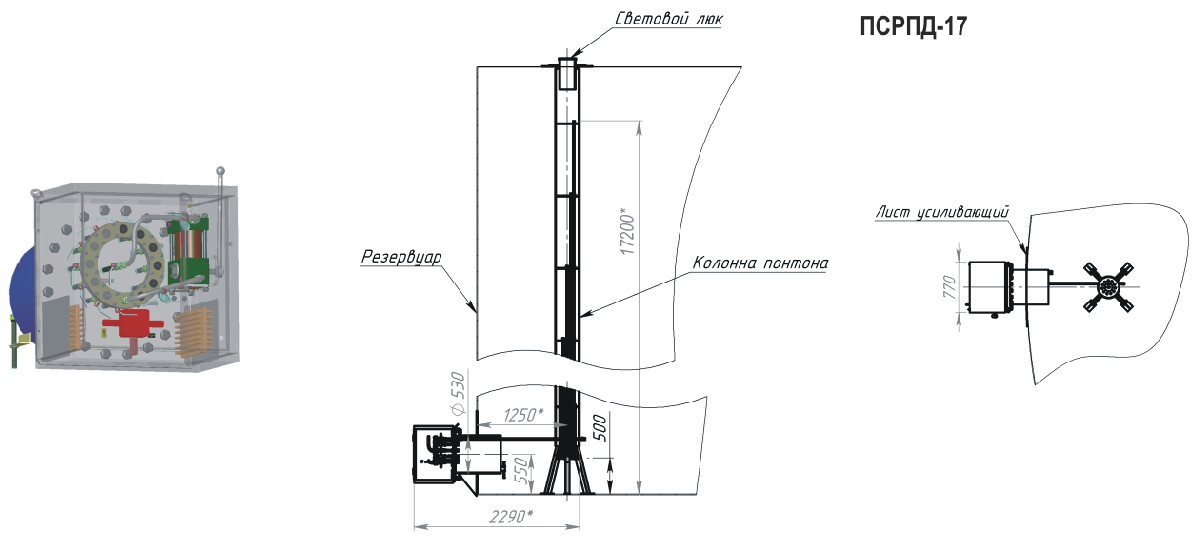

Габаритные размеры, мм, не более
|
|
||
|
Длина
|
2300*
|
||
|
Ширина
|
1754*
|
||
|
Высота
|
17200*
|
||
|
Масса , кг, не более
|
910*
|
850*
|
|
