ОКП 36 8912

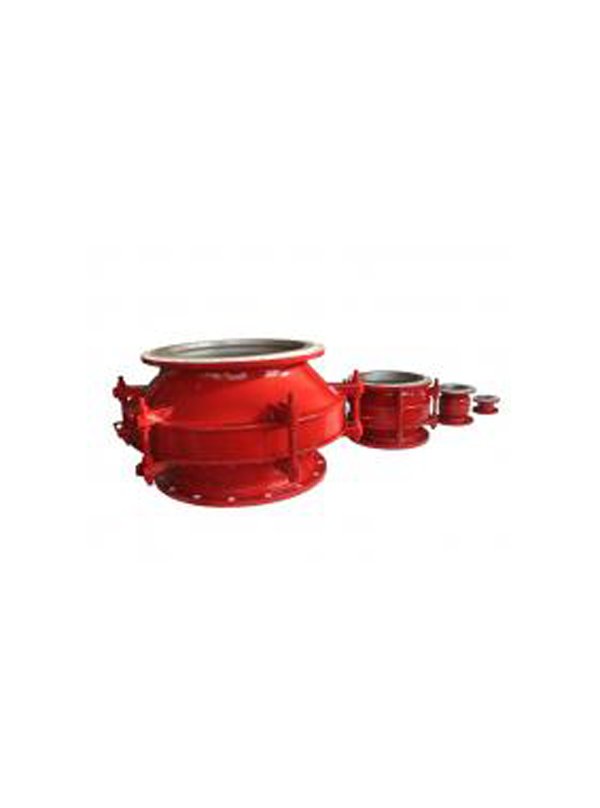

Предохранители огневые типа ПО предназначены для временного предотвращения проникновения пламени внутрь резервуара с нефтью и нефтепродуктами при воспламенении выходящих из него взрывоопасных смесей газов и паров с воздухом.
Предохранители огневые являются комплектующими изделиями дыхательных и предохранительных клапанов и вентиляционных патрубков.
Предохранители огневые выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Материал исполнения предохранителей огневых – алюминий, возможно изготовление из стали 20, 09Г2С и 12Х18Н10Т.
Пример условного обозначения при заказе:
ПО-50-Д1/К-УХЛ1 ТУ3689-002-0217636-93, где:
ПО - предохранитель огневой;
50 - условный проход;
Д1 - корпус из стали 09Г2С;
К - лента пламягасящего элемента из стали 12Х18Н10Т;
УХЛ - климатическое исполнение;
1 - категория размещения.
Дополнительная иформация
По требованию заказчика возможна комплектация:
- кассетами предохранителя огневого;
- корпусом и кассетами из стали,
- ответными фланцами, прокладкой и крепежом;
монтажным патрубком.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Испытания проводились по воздуху при сопротивлении воздушному потоку 118Па. По истечении 5-летнего срока службы ПО ОАО "НЕФТЕМАШ"-САПКОН оказывает услуги по испытанию кассет огнепреградителей на производительность и пламенепроницаемость. При положительных результатах испытаний срок службы предохранителей огневых продлевается.

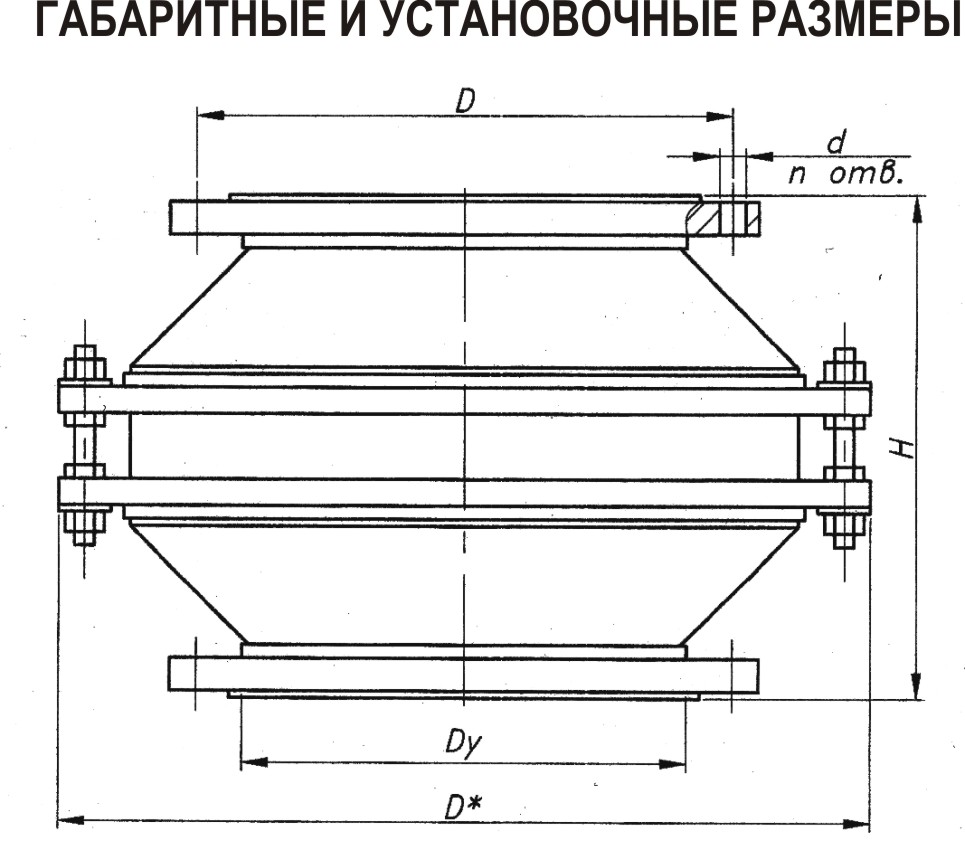

ЧЕРТЕЖ:
- кассетами предохранителя огневого;
- корпусом и кассетами из стали,
- ответными фланцами, прокладкой и крепежом;
монтажным патрубком.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Наименование параметров |
|||||||||
| Величина параметров | |||||||||
| Типы огневых предохранителей | |||||||||
| ПО-50 | ПО-80 | ПО-100 | ПО-150 | ПО-200 | ПО-250 | ПО-300 | ПО-350 | ПО-500 | |
| Условный проход, Ду, мм |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
500 |
|
Пропускная способность при сопротивлении воздушному потоку 118-20 Па, м3/ч, не менее |
25 |
60 |
100 |
215 |
380 |
600 |
700 |
900 |
2950 |
|
Присоединительные размеры, мм, не более: -межцентровое расстояние Д1 -диаметр отверстий d -количество отверстий n, шт |
110 14 4 |
150 18 4 |
170 18 4 |
225 18 4 |
280 18 4 |
335 18 6 |
395 22 6 |
445 22 6 |
600 22 16 |
|
Габаритные размеры мм, не более: -диаметр Д -высота H |
140 80 |
185 82 |
205 180 |
320 265 |
375 275 |
435 280 |
630 354 |
630 315 |
890 490 |
|
Масса кг, не более |
2,0 |
2,7 |
4,5 |
18,0 |
23,5 |
27.0 |
42,0 |
55,0 |
70,0 |
|
Срок службы, лет |
5 |
||||||||
Испытания проводились по воздуху при сопротивлении воздушному потоку 118Па. По истечении 5-летнего срока службы ПО ОАО "НЕФТЕМАШ"-САПКОН оказывает услуги по испытанию кассет огнепреградителей на производительность и пламенепроницаемость. При положительных результатах испытаний срок службы предохранителей огневых продлевается.
ЧЕРТЕЖ:
