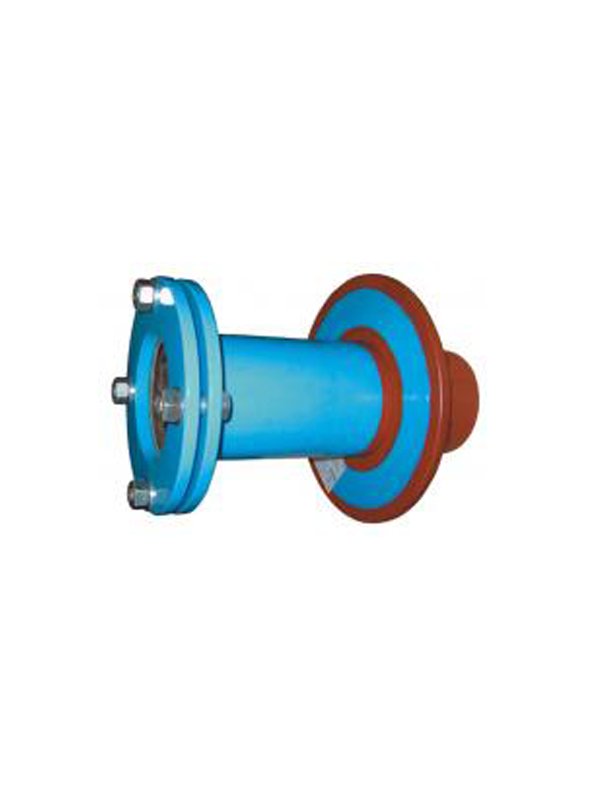

Патрубок приемо-раздаточный ППР

ОКП 36 8913

Патрубок ППР предназначен для соединения технологических трубопроводов с резервуарами для хранения и раздачи нефти и нефтепродуктов.
Патрубки являются комплектующими изделиями горизонтальных и вертикальных цилиндрических резервуаров и устанавливаются на стенке в нижнем поясе в соответствии с конструкцией резервуара.

Патрубок приемо-раздаточный выпускается в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример условного обозначения при заказе:
ППР-150 У ТУ 3689-018-00217633-97, где:
ППР – патрубок приемо-раздаточный,
150 - условный проход, мм
У – климатическое исполнение
Возможна поставка в комплекте с ответным фланцем и крепежом.

Дополнительная иформация

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование параметров	ППР-80	ППР-100	ППР-100/16	ППР-150	ППР-150/16	ППР-200	ППР-200/16
Условный проход Ду, мм	80	100	100	150	150	200	200
Рабочее давление, МПа	0,6	0,6	1,6	0,6	1,6	0,6	1,6
Габаритные размеры, мм, не более
Длина, L	312	312	312	312	312	412	450
Диаметр, Д	180	220	220	320	320	440	440
Масса, кг, не более	11,0	14,7	26	24,7	27	39,0	51,0
Присоединительные размеры, мм, не более:
Межцентровое расстояние, Д₁	150	170	180	225	240	280	295
Диаметр отверстий, d	18	18	18	18	22	18	22
Количество отверстий, n, шт.	4	4	8	8	8	8	12
Установочные размеры, мм, не более:
Диаметр отверстия в резервуаре, dp	103	128	128	182	182	235	224
Высота, h	200	250	250	300	300	340	340
Длина, l	200	200	200	200	200	250	250

Наименование параметров	ППР-250	ППР-250/16	ППР-300/16	ППР-350	ППР-400	ППР-500	ППР-600	ППР-700
Условный проход Ду, мм	250	250	300	350	400	500	600	700
Рабочее давление, МПа	0,6	1,6	1,6	0,6	0,6	0,6	0,6	0,6
Габаритные размеры, мм, не более
Длина, L	412	412	450	462	462	602	602	602
Диаметр, Д	550	550	650	760	860	1060	1150	-
Масса, кг, не более	58,0	61	93,0	113,0	158,0	283,8	374,0	445,9
Присоединительные размеры, мм, не более:
Межцентровое расстояние, Д₁	335	335	410	470	525	650	770	840
Диаметр отверстий, d	18	26	26	26	30	33	39	39
Количество отверстий, n, шт.	12	12	12	16	16	20	20	24
Установочные размеры, мм, не более:
Диаметр отверстия в резервуаре, dp	287	287	340	390	440	544	644	735
Высота, h	390	390	450	500	550	650	650	600
Длина, l	250	250	250	300	300	350	350	350

По просьбе заказчика комплектуется фланцами, прокладкой и крепежом.

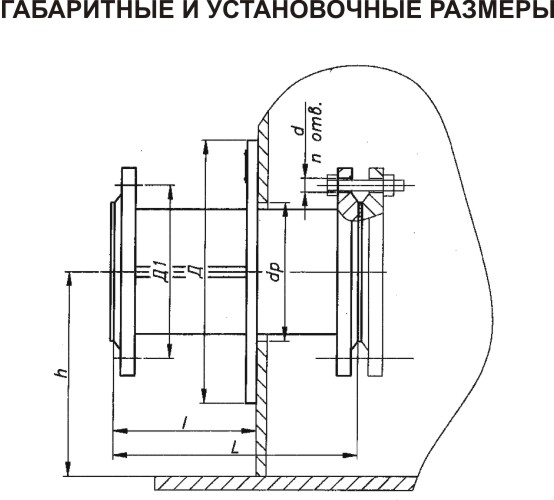

ЧЕРТЕЖ:
