Муфты быстрого и «сухого» разъёма МБР и МСР, МБР2-50, МБР1-75, МС,МСР2-50, МСР1-80А

Муфты быстрого и «сухого» разъёма МБР и МСР, МБР2-50, МБР1-75, МС,МСР2-50, МСР1-80А

ОКП 3689

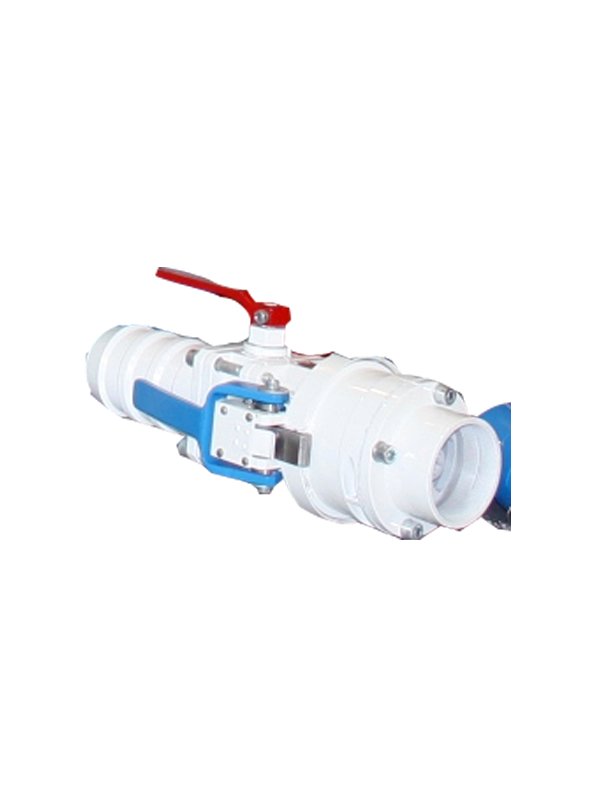

Муфты быстрого разъема (МБР) и муфты "сухого" разъема (МСР) предназначены для присоединения технических средств заправки, перекачки и слива-налива нефтепродуктов на автозаправочных станциях и других пунктах хранения нефтепродуктов. Конструкция муфты состоит из двух полумуфт "А" и "Б", устанавливаемых на ответных патрубках и позволяющих стыковать их без применения специальных технических средств.

Муфты выпускаются с двумя типами замыкающего устройства: МБР1 (МСР1) и МБР2 (МСР2) – с кулачковыми и шариковыми замками соответственно.

Муфты выпускаются в климатическом исполнении Т, У, УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример условного обозначения при заказе:
МБР1 – 75 У ТУ 3689-016-00217633-97, где:
МБР – муфта быстрого разъёма;
1 – вариант модификации;
75 – условный проход, мм;
У – климатическое исполнение.
Возможен раздельный заказ полумуфт "А" и "Б".
Пример условного обозначения при заказе:
МСР2А-50 У ТУ 3689-016-00217633-97, где
А - обозначение полумуфты.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование
параметров

Величина параметров

МС-20

МС-50

МС-80

МС-100

МБР2-50

МБР1-75

МСР2-50

МСР1-80А

МСР1-100

Условный проход,
Ду, мм

20

50

80

100

50

75

50

80

100

Внутренний диаметр присоединяемого напорно-всасывающего рукава по ГОСТ 5398-76,  мм

32

65

75

125

50

75

65

75

100

Рабочее давление, МПа (кг/см2)

0,25(2,5)

0,2(2,0)

Присоединительный размер полумуфты "А", ДА, мм, G

34

67

78

130

52
G2½-A

78
G3 ½-A

67

78

104
G5-A

Присоединительный размер полумуфты "Б", ДБ, мм, G

G3/4-A

G2-A

G3-A G2-A

G4-A

57
G2½-A

90
G3½-A

G 2¼-A

G3 ¼-A

108
G6-A

Класс герметичности в расстыкованном положении по

 ГОСТ 9544-2005

-

-

-

"С"

"С"

"А"

"А"

"С"

Класс герметичности в состыкованном положении по
ГОСТ 9544-2005

"А"

"А"

"А"

"А"

"А"

"А"

"А"

"А"

"А"

Габаритные размеры:
Длина, L, мм

145

191

260

301

450

500

395

460

711

Длина, L1, мм
(с гибким рукавом)

-

-

-

10350

10400

-

-

-

Диаметр, D, мм
Высота, Н, мм

70



108

120

150

280

220

360

118

148
331

118
160

178
211

195
247

Масса, кг, не более

2,0

1,8

4,7

10,6

7,0

7,7

5,9

13

31

Масса, кг, не более

(с гибким рукавом)

-

-

-

33,8

50,8

-

-

-

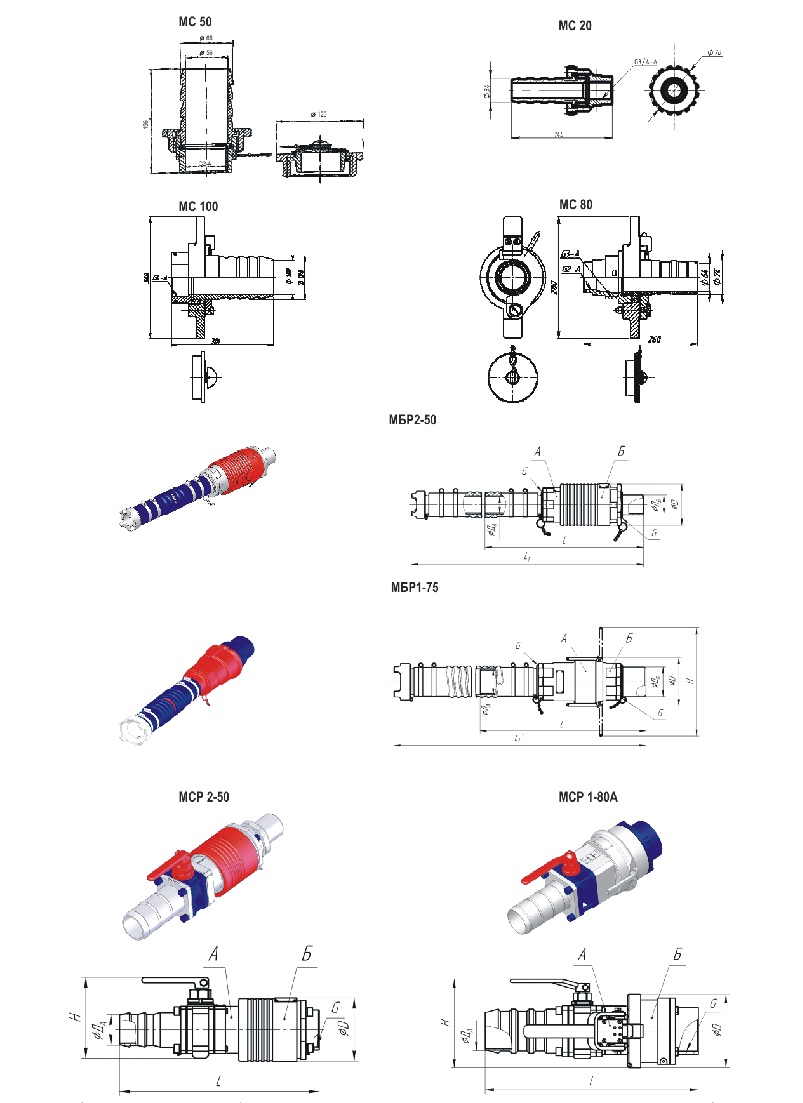

ЧЕРТЕЖ:
