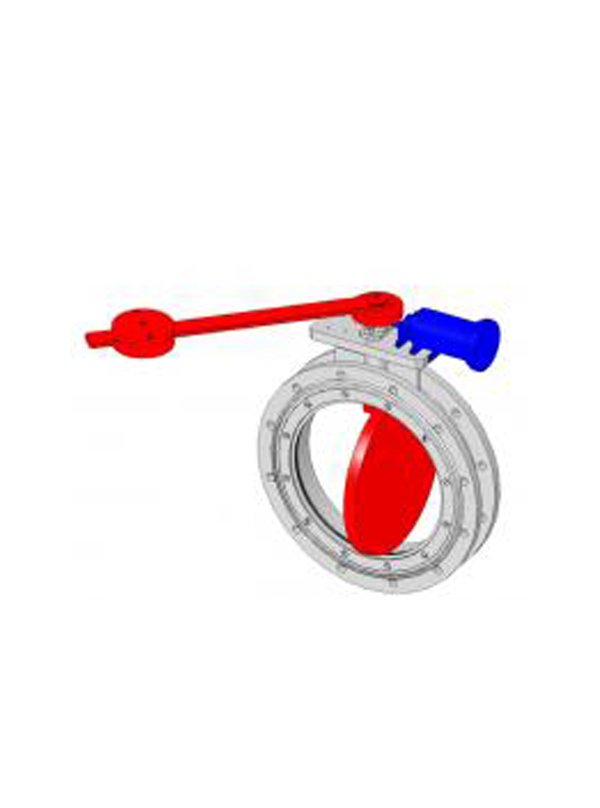

Клапан-отсекатель взрывозащищенный нормально - закрытый представляет собой запорное устройство с дистанционным с электрическим управлением.
Клапаны обеспечивают защиту резервуаров от проникновения пламени по закрытой газоуравнительной системе.
Клапаны - отсекатели выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69. Класс герметичности В по ГОСТ 9544-93.
Пример условного обозначения при заказе:
КО-350 УХЛ, где:
КО - клапан-отсекатель;
350 - условный проход, мм;
УХЛ - климатическое исполнение
Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
По просьбе заказчика комплектуется фланцами, прокладкой и крепежом.

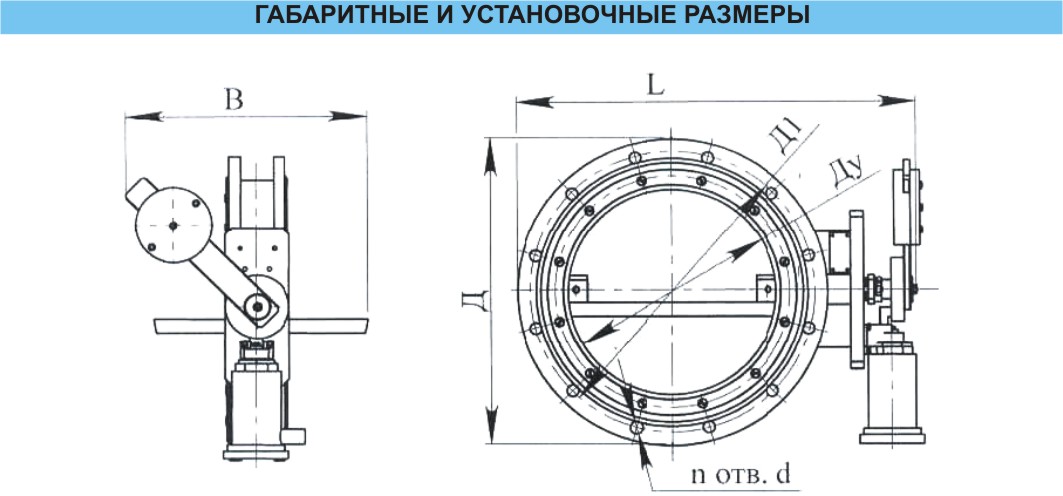

ЧЕРТЕЖ:
|
Наименование параметров |
КО-150 |
КО-350 |
КО-500 |
|
Тип клапана |
Нормально закрытый |
||
|
Время закрытия клапана, с |
0,5 |
||
|
Рабочее давление, МПа (кгс/мм2) |
0,1 (1,0) |
||
|
Положение на трубопроводе |
Вертикальное или горизонтальное |
||
|
Напряжение питания, В |
220 ± 10%, 50Гц |
||
|
Предел огнестойкости, мин |
10 |
||
|
Вид взрывозащиты |
Взрывонепроницаемая оболочка маркировки ЕхdllВ Т4 |
||
|
Размеры, мм, не более: |
|
|
|
|
Ду |
150 |
350 |
500 |
|
Д |
280 |
485 |
640 |
|
Д1 |
240 |
445 |
600 |
|
d |
22 |
22 |
26 |
|
L |
450 |
634 |
810 |
|
В |
480 |
580 |
770 |
|
Межфланцевое расстояние, мм |
65 |
99 |
134 |
|
Количество отверстий, n, шт. |
8 |
12 |
20 |
|
Масса, кг, не более |
43 |
91 |
135 |
По просьбе заказчика комплектуется фланцами, прокладкой и крепежом.
