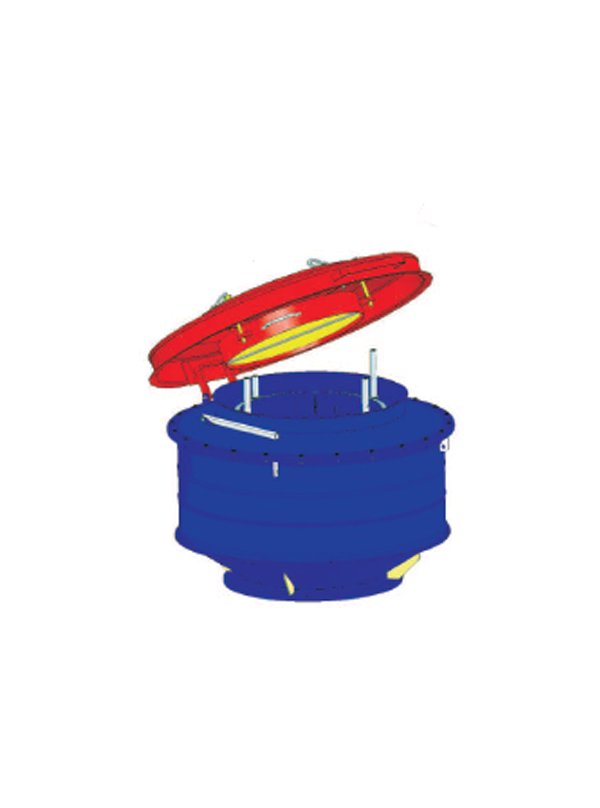

Предприятие ОАО «НЕФТЕМАШ»-САПКОН представляет новое поколение дыхательных клапанов “ЕРМАК” с верхним расположением огнепреградителя.
Клапаны дыхательные совмещенные “ЕРМАК” с верхним расположением кассеты огнепреградителя предназначены для герметизации газового пространства резервуара в режимах хранения, слива, налива и транзита нефти, нефтепродуктов и химических жидкостей.
Клапаны выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Клапаны работают, как в режиме дыхательных, так и предохранительных. При установке на резервуары дыхательных клапанов в качестве предохранительных последние должны быть того же типоразмера, что и дыхательные, и настроены на те же рабочие параметры.
Клапаны “ЕРМАК” имеют ряд преимуществ перед традиционными клапанами типа КДС, а именно:
- упрощен способ замены кассеты огнепреградителя (достаточно просто откинуть защитную крышку);
- добавлена возможность вывода огнепреградителя из технологического процесса работы клапана, т.е. на осенне-зимний период не требуется демонтаж огнепреградителя, что значительно снижает эксплуатационные затраты;
- предусмотренна возможность откидывания крышки клапана с кассетой огнепреградителя для улучшения условий профилактических осмотров;
- упрощен способ монтажа диска отражателя.
Дополнительная иформация
Возможна поставка:
- с ответными фланцами, прокладками и крепежом;
- с монтажным патрубком;
- без диска отражателя;
- с окраской в корпоративные цвета.
Пример условного обозначения при заказе:
Клапан дыхательный совмещенный “ЕРМАК” Ду 500 УХЛ ТУ 26-02-1009-93, где:
Ду 500-условный проход, мм;
УХЛ – климатическое исполнение.
По требованию заказчика рабочие параметры клапана по давлению и вакууму могут быть
изменены на другие значения.
По заявке заказчика возможна поставка варианта клапана со штуцером для контроля рабочего вакуума.
В особых случаях комплектуются устройствами для применения в качестве аварийного клапана
для сброса давления в резервуаре при интенсивном нагревании газового пространства
резервуара от пожара соседних резервуаров, кипения продукта внутри резервуара или его взрыва.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- с ответными фланцами, прокладками и крепежом;
- с монтажным патрубком;
- без диска отражателя;
- с окраской в корпоративные цвета.
Пример условного обозначения при заказе:
Клапан дыхательный совмещенный “ЕРМАК” Ду 500 УХЛ ТУ 26-02-1009-93, где:
Ду 500-условный проход, мм;
УХЛ – климатическое исполнение.
По требованию заказчика рабочие параметры клапана по давлению и вакууму могут быть
изменены на другие значения.
По заявке заказчика возможна поставка варианта клапана со штуцером для контроля рабочего вакуума.
В особых случаях комплектуются устройствами для применения в качестве аварийного клапана
для сброса давления в резервуаре при интенсивном нагревании газового пространства
резервуара от пожара соседних резервуаров, кипения продукта внутри резервуара или его взрыва.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Наименование параметров |
"Ермак" 1500 |
"Ермак" 3000 |
||||||||
|
Условный проход Ду, мм |
150 |
200 |
250 |
350 |
500 |
250 |
350 |
500 |
||
|
Рабочее давление, Па (мм вод. ст.), не более |
2000(200) |
|||||||||
|
Рабочий вакуум, Па (мм вод. ст.), не более |
250(25) |
|||||||||
|
Давление срабатывания, Па (мм вод. ст.), не более |
1500-1600(150-160) |
|||||||||
|
Вакуум срабатывания, Па (мм вод. ст.), не более |
100-150(10-15) |
|||||||||
|
Максимальная пропускная способность, м3/ч, не менее |
450 |
750 |
1000 |
1300 |
1500 |
1100 |
2400 |
3000 |
||
|

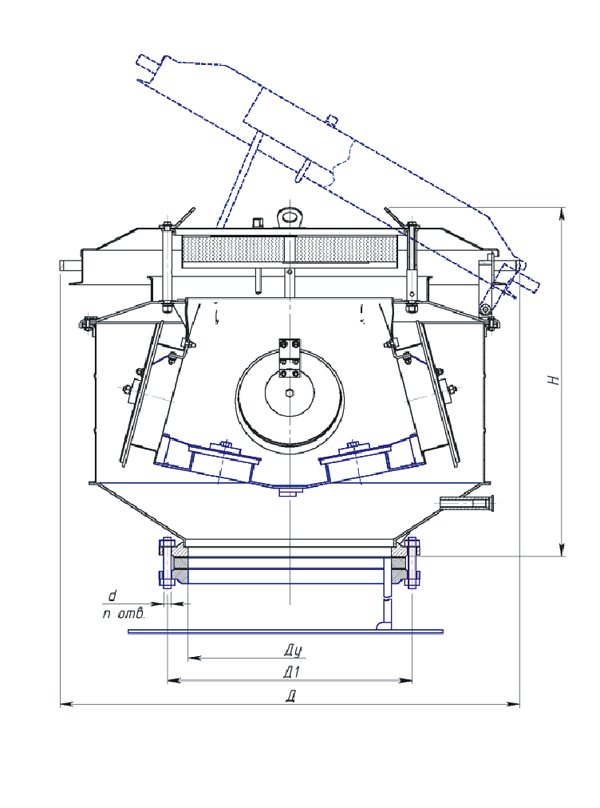

Габаритные размеры,(мм), не более Д Н |
1130 1100
|
1130 960 |
1130 900 |
1400 1250 |
1400 1150 |
|||||
|
Присоединительные размеры: Межцентровое растояние Д1, мм Диаметр отверстий d, мм Количество отверстий n, шт. |
225 18 4 |
280 18 4 |
335 18 6 |
445 22 6 |
600 22 16 |
335 18 6 |
445 22 6 |
600 22 16 |
||
|
Масса клапана, кг не более |
150 |
172 |
198 |
245 |
265 |
|||||
