ОКП 36 8912

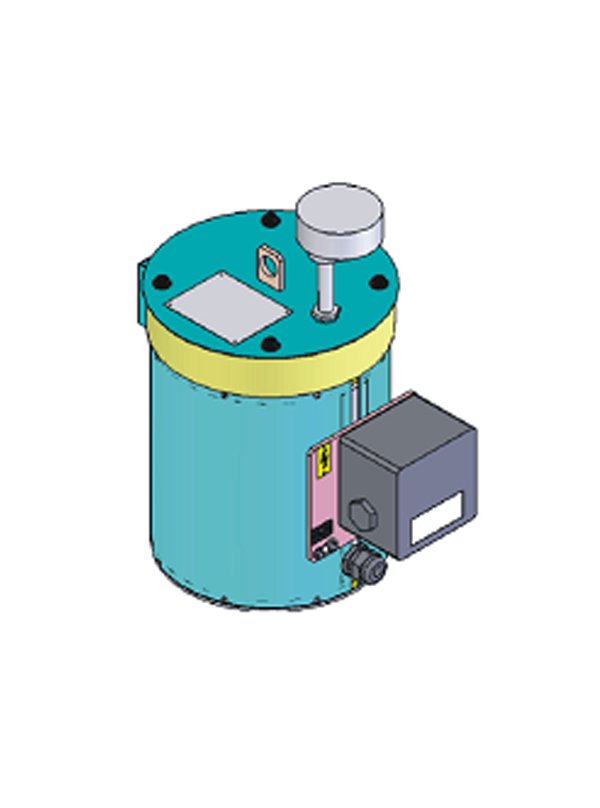

Клапан дыхательный механический с устройством обогрева, предназначен для герметизации газового пространства резервуаров с продуктами коксохимического производства и регулирования давления в этом пространстве в заданных пределах. Электрообогрев исключает возможность отложения продукта на рабочих поверхностях клапанов, прилипание (примерзание) тарелок затворов к седлу, и инееобразования на рабочих торцевых поверхностях огнепреградителя. Работа устройства обогрева осуществляется в автоматическом режиме. Элементы электрооборудования устройства обогрева выполнены во взрывозащищенном исполнении.
Пример условного обозначения при заказе:
КДМ - 150/50-13-К-УХЛ1 ТУ26-02-1111-93 , где:
КДМ - клапан дыхательный механический;
150-пропускная способность при Ду100мм, куб м/час
50 – условный проход;
1 - с нижним расположением огнепреградителя;
3 - клапан дыхательный в электрообогреваемой камере
К - корпус из стали 12X18H10T;
УХЛ - климатическое исполнение;
1 - категоря размещения.
Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Наименование основных параметров |
Величина показателя |
|||
|
Условный проход Ду, мм |
50 |
|||
|
Пропускная способность, м3/ч, не менее |
22 |
|||
|
Давление срабатывания, Па (мм вод.ст)* |
1400+50(140+5) |
|||
|
Вакуум срабатывания, Па (мм вод.ст.)* |
125+25(12,5+2,5) |
|||
|
Рабочее давление, Па (мм.вод.ст.) |
2000(200) |
|||
|
Рабочий вакуум, Па (мм вод.ст.) |
250(25) |
|||
|
Присоединительные размеры, мм, не более: |
|
|||
|
- межцентровое расстояние |
110 |
|||
|
- диаметр отверстий |
12 |
|||
|
- количество отверстий n, шт. |
4 |
|||
|
Габаритные размеры, мм, не более: |
|
|||
|
- длина, L |
414 |
|||
|
- ширина, B |
280 |
|||
|
- высота, H |
535 |
|||
|
Масса, кг, не более: |
27 |
|||
| Напряжение питания устройства обогрева,В |
220 |
|||
| Частота напряжение питания устройства обогрева,Гц |
50 |
|||
| Потребляемая мощность,не более Вт |
1000 |
|||
| Минимальная температура обогрева, С, не менее |
+5 |
|||
| Минимальная температура обогрева, С, не более |
+90 |
|||
| Сопротивление цепи заземления, Ом,не более |
4 |
|||
| Длина кабелей от места установки пульта до места установки клапана, м, не более |
500 |
|||

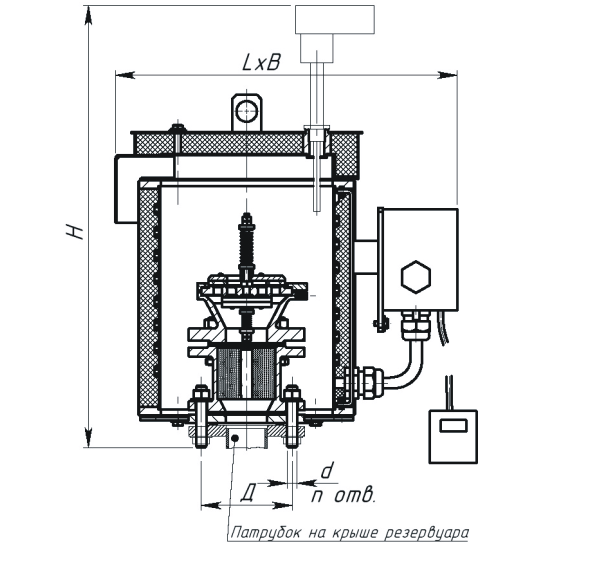

ЧЕРТЕЖ:
