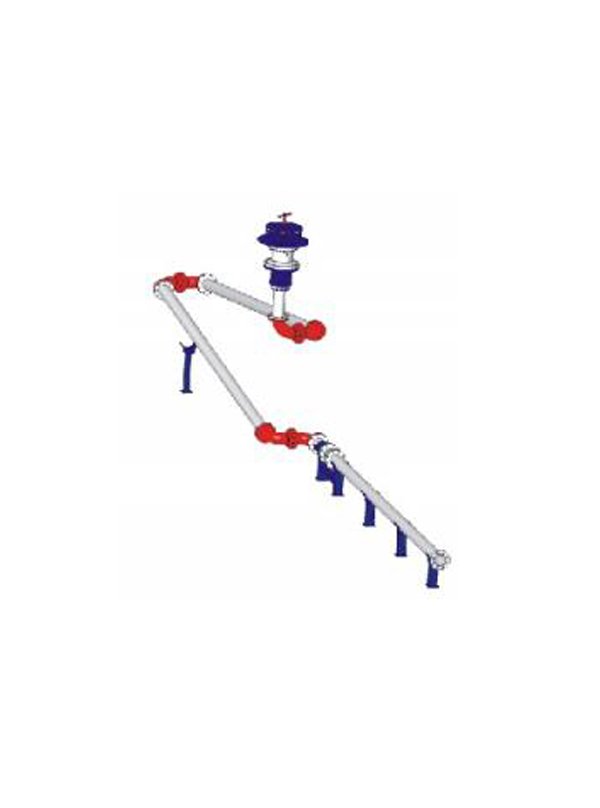

Водоспуск с плавающей крыши является комплектующим изделием вертикальных цилиндрических резервуаров с плавающей крышей. Устанавливается внутри резервуара и предназначен для отвода ливневых вод с плавающих крыш вертикальных цилиндрических резервуаров с нефтепродуктами.
Водоспуск выпускается в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ15150-69.
Пример условного обозначения при заказе:
ВПК1-150М У ТУ 3689-017-00217633-97, где:
ВПК – водоспуск с плавающей крыши;
1 – вариант модификации;
150 – условный проход;
М - укомплектовано соединительной трубой, водоотводящим коллектором;
У – климатическое исполнение.
Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Водоспуск состоит из приёмной камеры, шарниров и приёмного узла, соединённых посредством труб (по просьбе заказчика могут входить в комплект поставки) в шарнирный параллелограмм. Фланец приёмного узла соединяется с фланцем водоотводящего коллектора резервуара (в комплект не входит), а приёмная камера - с плавающей крышей резервуара, перемещающейся в процессе наполнения и опорожнения резервуара нефтепродуктом.
С плавающей крыши вода спускается через шарниры, трубы и отводящий коллектор в утилизацию.
В комплект поставки ВПК1-150 водоспуска входят: приёмная камера с предохранительным клапаном (1 шт.), шарнир (3 шт.), приёмный узел (1 шт.), руководство по эксплуатации (1 шт.).
Обслуживание водоспуска заключается в периодическом осмотре и чистке решётки приёмной камеры, предохраняющей водоспуск от засорения.

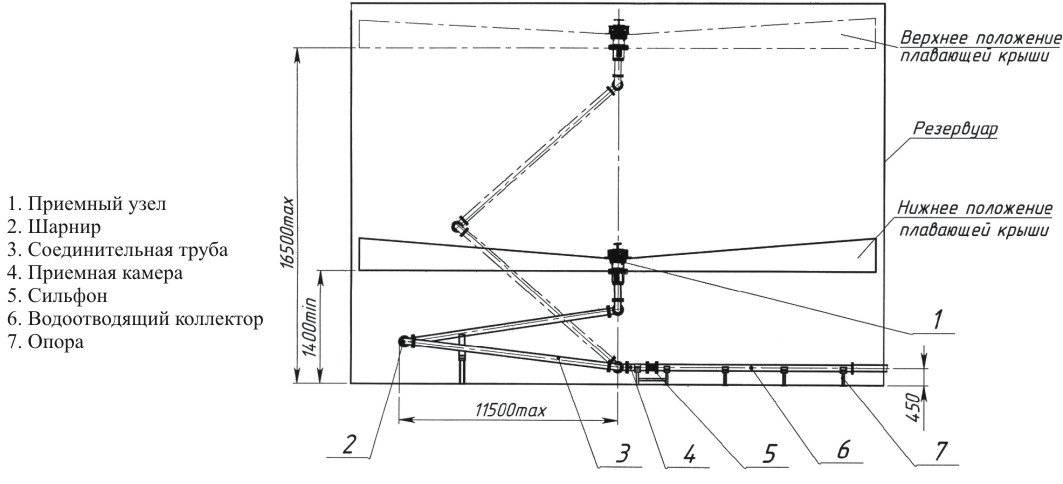

ЧЕРТЕЖ:
|
Наименование параметров |
Величина параметров |
| Условный проход Ду, мм | 150 |
| Максимальная пропускная способность, м3/час | 50 |
| Наибольшее гидростатическое давление со стороны продукта, МПа | 0,16 |
| Наибольшая высота резервуара, м | 18 |
| Наименьший диаметр резервуара, м | 28,5 |
| Длина соединительной трубы, м | 11,4 |
| Масса (без соединительных звеньев и водоотводящего коллектора), кг, не более | 1285 |
Водоспуск состоит из приёмной камеры, шарниров и приёмного узла, соединённых посредством труб (по просьбе заказчика могут входить в комплект поставки) в шарнирный параллелограмм. Фланец приёмного узла соединяется с фланцем водоотводящего коллектора резервуара (в комплект не входит), а приёмная камера - с плавающей крышей резервуара, перемещающейся в процессе наполнения и опорожнения резервуара нефтепродуктом.
С плавающей крыши вода спускается через шарниры, трубы и отводящий коллектор в утилизацию.
В комплект поставки ВПК1-150 водоспуска входят: приёмная камера с предохранительным клапаном (1 шт.), шарнир (3 шт.), приёмный узел (1 шт.), руководство по эксплуатации (1 шт.).
Обслуживание водоспуска заключается в периодическом осмотре и чистке решётки приёмной камеры, предохраняющей водоспуск от засорения.
