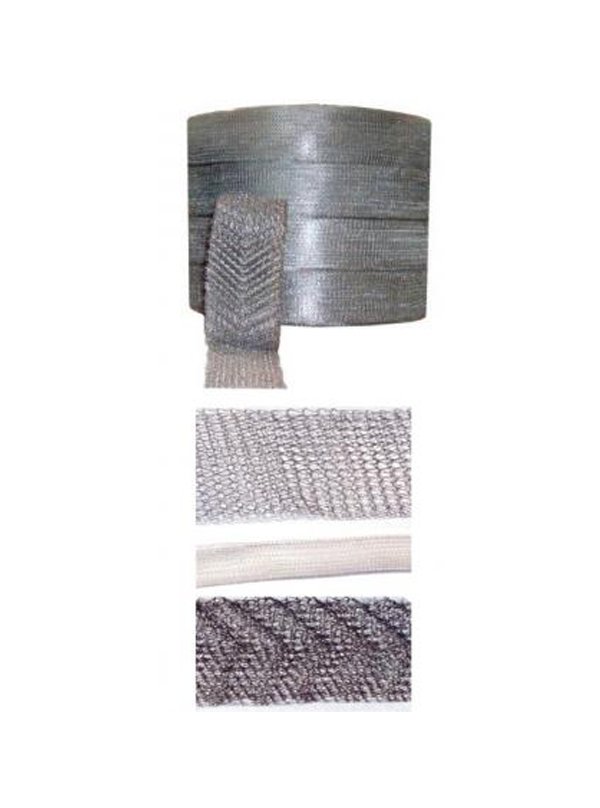

Рукава сетчатые

Рукава сетчатые являются комплектующим изделием для сетчатых отбойников технологических аппаратов. Предназначены для сепарации уносимой жидкости из потока пара/газа в ректификационных, абсорбционных, отпарных и других колонных аппаратах, сепараторах, скрубберах, фильтрах, а также в конструкциях аппаратов, где необходима очистка от дыма и пыли.
Применяется в технологиях:
- нефтегазодобычи
- нефтегазопереработки
- нефтехимии
- химии
- металлургии

Дополнительная иформация
Сетчатый рукав производится в различных конструктивных исполнениях с применением материала проволоки (мононити) из стали, лавсана, полиэфира, в том числе:

-  Рукав сетчатый РС      ОКП 36 8953
Пример условного обозначения при заказе:
РС -12Х18Н10Т    ТУ 26-02-354-85, где:
РС – рукав сетчатый;
12Х18Н10Т – материал проволоки.
Изготавливается из металлической проволоки 12Х18Н10Т.

-  Рукав сетчатый лавсановый РСЛ      ОКП 36 8953
Пример условного обозначения при заказе:
РСЛ - 1     ТУ 26-02-354-85, где:
РСЛ – рукав сетчатый лавсановый;
1 – модификация.
Изготавливается в различных конструктивных исполнениях с применением лавсановой, полиэфирной и другой полимерной мононити, а также в сочетании со стальной проволокой.

-  Рукав сетчатый гофрированный РСГ      ОКП 36 8953
Пример условного обозначения при заказе:
РСГ- 12Х18Н10Т      ТУ 26-02-1099-89, где:
РСГ – рукав сетчатый гофрированный;
12Х18Н10Т – материал проволоки.
Изготавливается из рукава сетчатого РС методом гофрирования. Поток газа (пара), содержащий капельную жидкость различной дисперсности, проходит через каналы, образованные гофрированием, и за счет тербулентного движения, капли жидкости задерживаются на ячейках гофр, укрупняются и под действием силы тяжести стекают и выводятся из зоны сепарации.

-  Рукав сетчатый модернизированный РСМ      ОКП 36 8953
Пример условного обозначения при заказе:
РСМ - 2-0,30-12Х18Н10Т      ТУ 3689-028-00217633-99, где:
РСМ – рукав сетчатый модернизированный;
2- количество проволок, шт;
0,30- толщина проволоки, мм;
12Х18Н10Т – материал проволоки.
Изготавливается в различных конструктивных исполнениях с применением 1-ой, 2-х, 3-х или 4-х проволочек из сталей 12Х18Н10Т, 10Х17Н13М2Т или других марок по требованию заказчика. Оригинальная конструкция рукава повышает эффективность очистки газа и снижает эксплуатационные затраты.

-  Рукав сетчатый гофрированный модернизированный РСГМ      ОКП 36 8953
Пример условного обозначения при заказе:
РСГМ - 4-0,30-12Х18Н10Т      ТУ 3689-029-00217633-99, где:
РСГМ – рукав сетчатый гофрированный модернизированный;
4- количество проволок, шт;
0,30- толщина проволоки, мм;
12Х18Н10Т – материал проволоки.
Изготавливается из рукава РСМ методом гофрирования.

-  Рукав сетчатый гофрированный модернизированный с мелким шагом РСГММ
ОКП 36 8953
Пример условного обозначения при заказе:
РСГММ - 4-0,15- 12Х18Н10Т   тип.1      ТУ 3689-026-00217633-99, где:
РСГММ – рукав сетчатый гофрированный модернизированный с мелким шагом;
4- количество проволок, шт;
0,15- толщина проволоки, мм;
12Х18Н10Т – материал проволоки;
 тип.1 - способ гофрирования.
Изготавливается в различных конструктивных исполнениях с применением 4-х проволочек. Отличается от РСГМ шагом вязки рукава и видами гофрирования.

-  Рукав сетчатый гофрированный с лавсановой нитью РСГЛ-3      ОКП 36 8953
Пример условного обозначения при заказе:
РСГЛ - 3       ТУ 26-02-1099-89, где:
РСГЛ – рукав сетчатый гофрированный с лавсановой нитью;
3- модификация.
Изготавливается из рукава сетчатого РСЛ-3 (см. таблицу технических характеристик).


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование параметров

Величина параметров

РС/РСГ

РСЛ-

РСМ-/РСГМ-

РСГММ

РСГЛ-3

-1

-2

-3

-1

-2

-3

-4

Тип 1

Тип 2

Длина в состоянии поставки, мм, не менее

9000/6000

9000

2000

9000

9000/6000

6000

6000

Ширина сплющенного рукава, мм

от 80 до 100

от 80

до 100

от 26

до 30

от 80

до 100

90 ± 10

90 ± 10

от 80

до 100

Количество петель на длине 50 мм по горизонтали, шт

от 6 до 12/–

от 6

до 12

от 6

до 12

10 ± 2

10 ± 2

Количество петель на длине 50 мм по вертикали, шт

от 6 до 12/–

от 6

до 12

от 6

до 12

14 ± 2

Количество петель на длине 20 мм по горизонтали, шт

от 4

до 7

Количество петель на длине 20 мм по вертикали, шт

от 8

до 16

Шаг между гофрами, мм

–/ от 16до 20

–/18 ± 2

от 10

до 15

от 18

до 26

от 16

до 20

Толщина рукава, мм

–/ от 8до 10

9 ± 1

от 5

до 7

от 7

до 10

от 8

до 10

Количество жил проволоки (мононити), шт

1

1

1

2

3

4

4

1

Диаметр проволоки (мононити), мм

0,3

0,3

от 0,15

до 0,60

от 0,15

до 0,50

от 0,15

до 0,40

от 0,15

до 0,30

от 0,09

до 0,15

0,3

Масса 1 погонного метра, кг, не более

0,056/0,076

0,040

0,0085

0,050

от 0,17

до 0,298

от 0,028

до 0,420

от 0,042

до 0,423

от 0,053

до 0,366

от 0,050

до 0,072

0,070

Средний срок службы, лет, не менее

5,5

5,5

от 2 до 5

от 2 до 5,5

5,5
