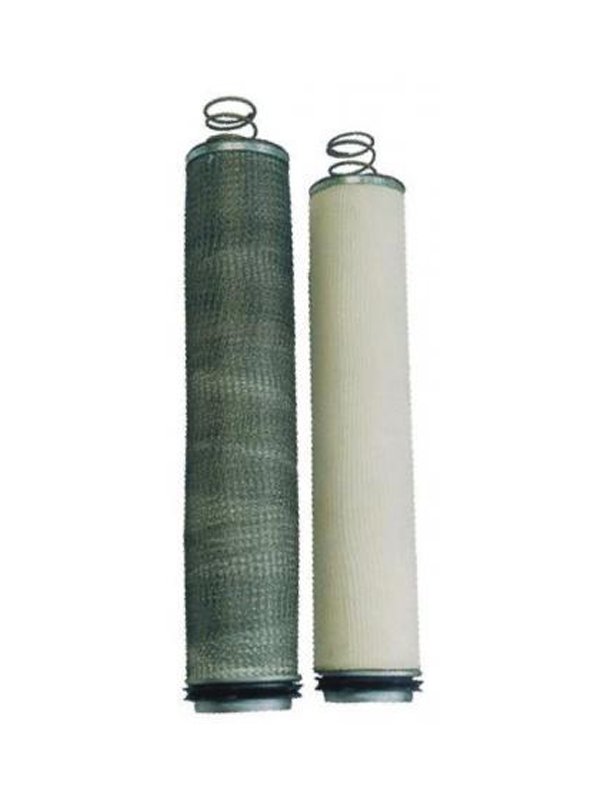

Патроны фильтрующие ПФ, ПФР

ОКП 36 4680

Патроны фильтрующие предназначены для очистки газа (воздуха) от жидкости и механических примесей на компрессорных станциях магистральных газопроводов с целью защиты нагнетателей газоперекачивающих агрегатов. Могут применяться в особых случаях на дожимных компрессорных станциях, устанавливаться в фильтрах-сепараторах для очистки природного газа.

Патроны устанавливаются в фильтры-сепараторы.

Применяются в отраслях:
- газовая;
- нефтеперерабатывающая;
- энергетическая;
- химическая.

Пример условного обозначения при заказе:
ПФР 500    ТУ 3646-054-00217633-2006, где:
ПФ – патрон фильтрующий;
Р – регенерируемый;
500 – длина патрона без пружины в мм.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование параметров

ПФ 500

ПФР 500

ПФ 1000

ПФР 1000

ПФ1100

ПФР 1100

ПФ1800

ПФР 1800

Поверхность фильтрации, м3

0,1

0,33

0,42

0,6

Гидравлическое сопротивление
(чистого патрона), МПа, не более

0,01

0,01

0,01

0,01

Максимальный перепад давления
(при максимальном загрязнении),МПа, не более

0,05

0,05

0,05

0,05

Максимальная рабочая температура, °С

100

100

100

100

Эффективность очистки от твердых частиц, %,
размеры:









< 5 мкм

99

99

99

99

> 5 мкм

100

100

100

100

Габаритные размеры, мм, не более: Длина









L1

574

1074

1174

1874

L2

600

1110

1200

1900

Диаметр

105

105

105

105

Масса, кг

1 / 1,9

2,5 / 3,1

2,6 / 3,2

3,9 / 5,1

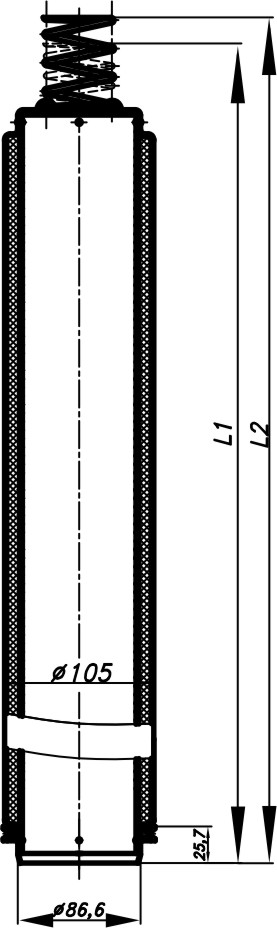

ЧЕРТЕЖ:
