Изолятор проходной фторопластовый модернизированный ИПФМ

ОКП 36 8952

Изолятор проходной фторопластовый модернизированный ИПФМ предназначен для ввода электрического тока высокого напряжения в электродегидраторы обезвоживания и обессоливания нефти. Процесс представляет собой стадию первичной обработки нефти и осуществляется на стандартных промышленных установках (ЭЛОУ).

Выпускаются два типа изоляторов ИПФМ и ИПФМР (ремонтный).
Изолятор ИПФМР предназначен для замены вышедшего из строя токоведущего стержня изолятора ИПФМ.

Применяется в отраслях:
 - нефтедобыча;
- нефтепереработка;
- газопереработка;
- нефтехимия.

Пример условного обозначения при заказе:
ИПФМР  ТУ 3689-037-00217633-01, где:
ИПФМ – изолятор проходной фторопластовый модернизированный;
Р – ремонтный.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование показателей

ИПФМ

ИПФМР

Номинальное напряжение, кВ

22

22

Номинальная сила тока, А

10

10

Рабочая температура, оС

160

160

Максимальное рабочее давление, МПа (кгс/см2)

1,8 (18)

1,8 (18)

Рабочая среда

сернистая нефть и
водные растворы солей

сернистая нефть и
водные растворы солей

Срок службы, лет, не менее

3

3

Масса, кг

43

7

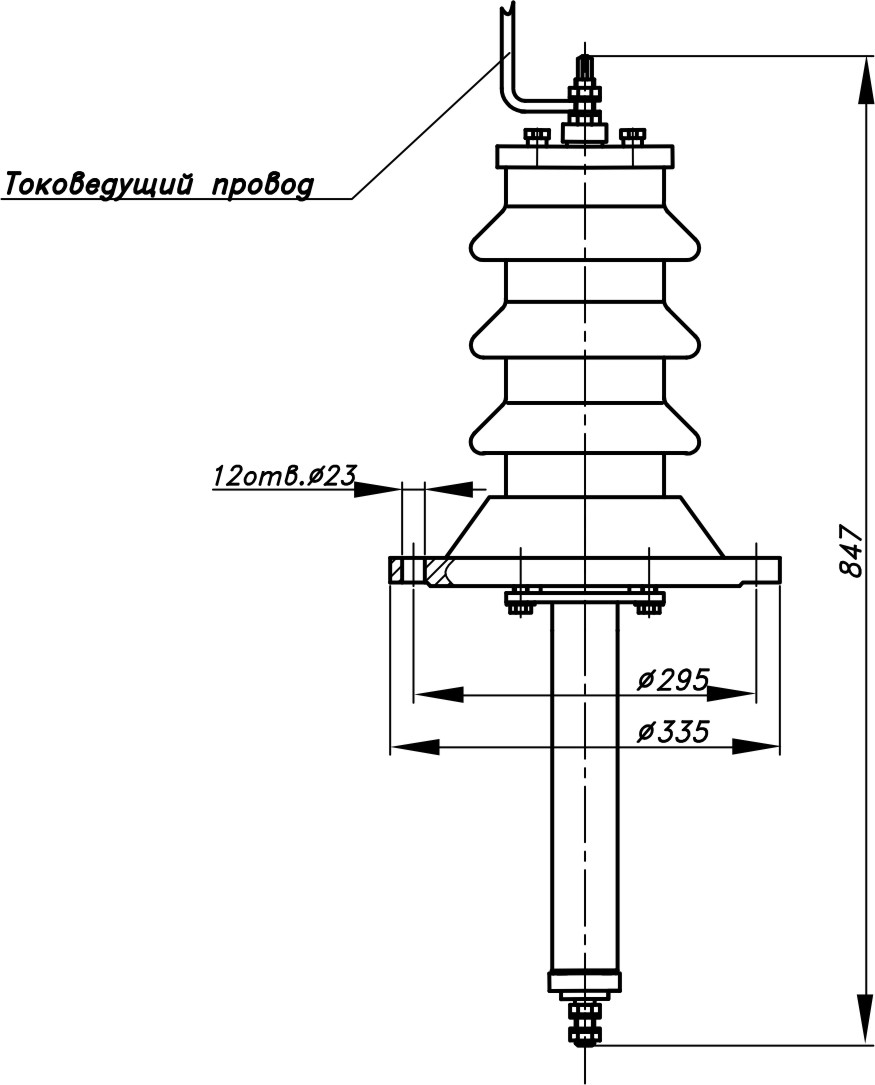

ЧЕРТЕЖ:
