Дозировочные установки электронасосная мембранная для автоматического дозирования метанола на кусты скважин типа 6унд11м250-160/160-100-25323 окп 36 3242. Установки с характеристиками, дозировочные.

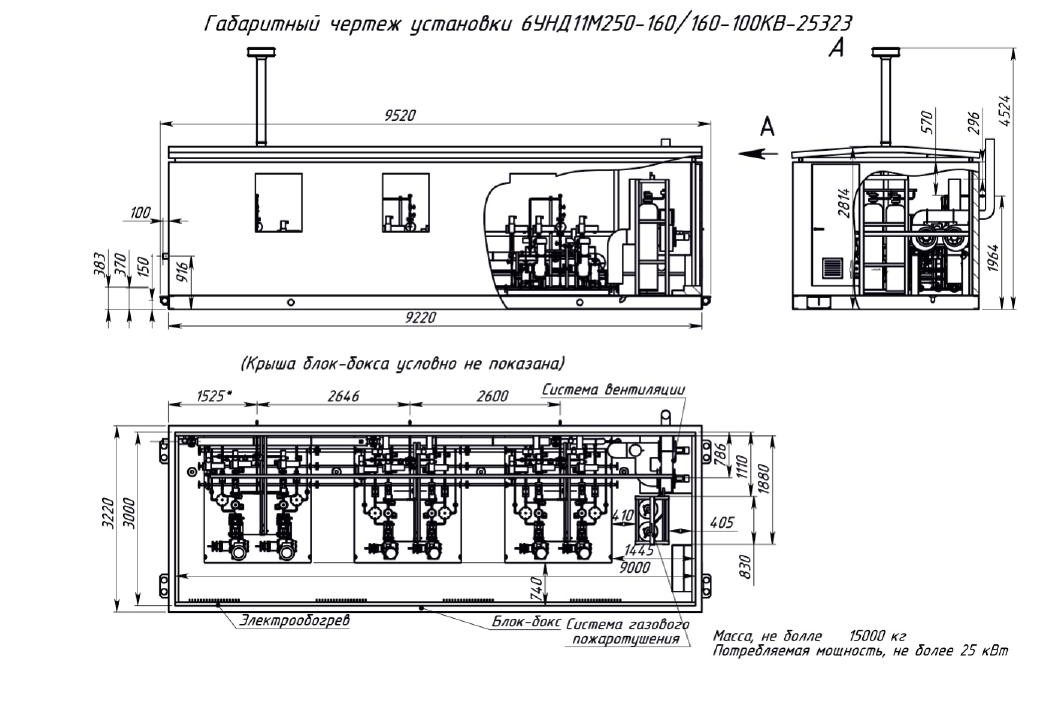

Установка электронасосная дозировочная мембранная 6УНД11М250-160/160КВ-25323 (далее установка) предназначена для дозированной подачи метанола на кусты скважин, в цех подготовки газа, в межпромысловый трубопровод.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • количество дозирующих линий - 3;
  • количество дозирующих агргатов - 6 по два на каждую линию (1 рабочий + 1 резервный);
  • производительность агрегатов первой линии - 250л/час;
  • предельное давление нагнетания - 160кгс/см2;
  • производительность агрегатов второй и третьей линий - 160 л/час;
  • предельное давление нагнетания - 100 кгс/см2;
  • тип гидроблоков - мембранный со сдвоенной "сэндвич" мембранной и втроенным предохранительным клапаном;
  • материал проточной части - сталь 12Х18Н10Т;
  • Регулирование производительности - ручное при работающем и остановленном электродвигателе, автоматическое - с помощью частотного преобразователя;
  • рабочий диапазон регулирования производительности:
    ручной - 15-100%;
    автоматический - 40-100%;
    комбинированный - 5-100%;
  • электродвигатель - 380В; 50Гц; 2х4кВт; 4х1,5кВт;
  • исполнение - взрывозащищенное;
  • климатическое исполнение и категория размещения - УХЛ1;

Дополнительная иформация
СОСТАВ УСТАНОВКИ:
  • шесть дозирующих агрегатов электронасосных дозировочных мембранных со сдвоенной "сэндвич" мембанной и встроенным предохранительным клапаном;
  • фильтр на всасывающей линии каждого дозирующего агрегата. В комплект поставки входях быстросменные регенерируемые фильтр-элементы;
  • компенсатор гидропульсаций на линии нагнетания каждого агрегата;
  • датчик избыточного давления на линии нагнетания каждого агрегата;
  • клапан обратный на линии нагнетания каждого агрегата;
  • сигнализаторы порыва мембраны гидроблока агрегата и компенсатора гидропульсаций, а так же сигнализаторы засоренности фильтров;
  • клапан предохранительный на линии нагнетания каждого агрегата;
  • расходометр (ротаметр) на линиях нагнетания установки;
  • датчик загазованности воздуха;
  • пожарная сигнализация и система пожаротушения;
  • система обогрева всасывающего трубопровода с термодатчиками;
  • гидравлическая обвязка всего оборудования с запорной арматурой;
  • коммутационное оборудования, в котором сведены сигналы со всех датчиков;

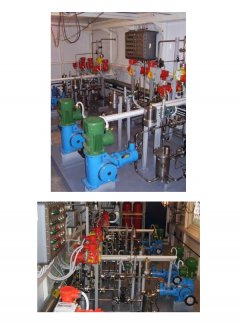

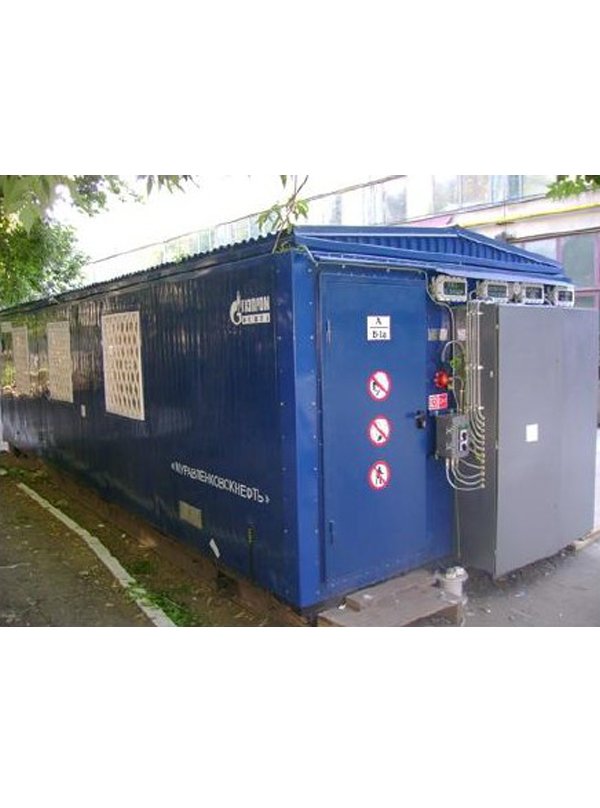

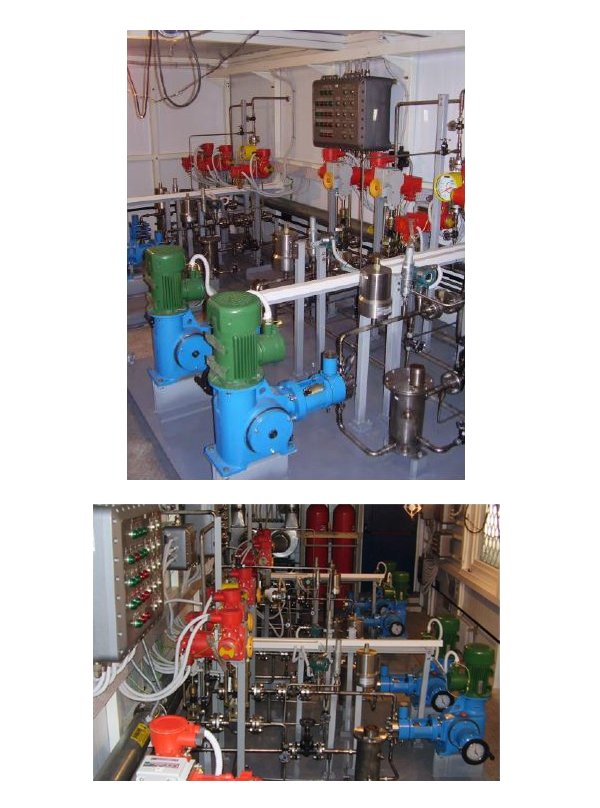

  • все элементы установки размещены в отапливаемом и освещаемом блок-боксе с вентиляцией;
