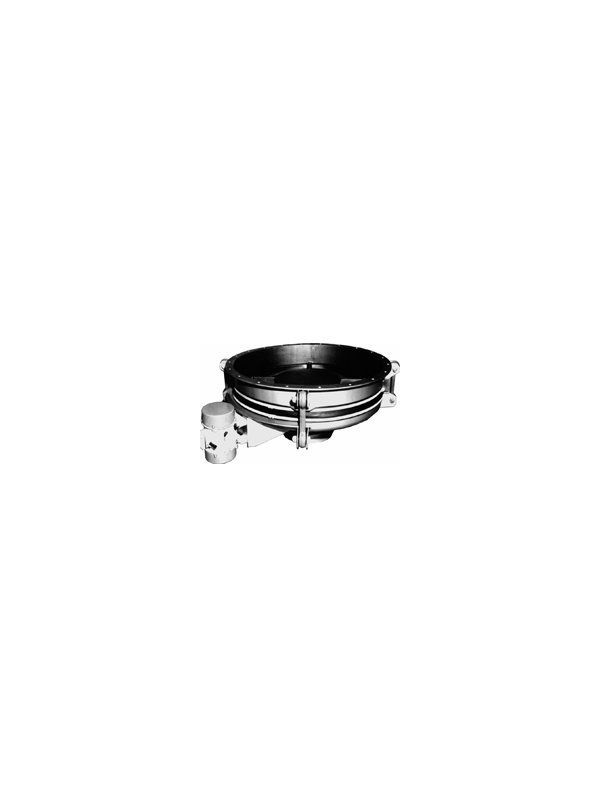

Виброразгрузчик РЗ-БВА
ОКП 51 4274
Предназначен для выгрузки муки, отрубей и других сыпучих материалов из бункерных накопителей.
Виброразгрузчик - подбункерное днище используется также для разгрузки сыпучих материалов, совпадающих по физико-механическим свойствам с мучными продуктами.
Виброразгрузчики предназначены для работы при температуре от -30 до +30°С.
Продукт выгружается вибрацией днища, создаваемой электровибратором мощностью 0,37 кВт. В зависимости от требуемой производительности электровибратор настраивается на создание возмущающей силы от 200 до 620 кГс.
Пример условного обозначения при заказе:
РЗ-БВА-130 У ДУ 300 ТУ 26-02-894-80, где:
РЗ – разгрузчик;
БВА – бункерный вибрационный;
130 – типоразмер;
ДУ-300 – условный проход, мм;
У – климатическое исполнение.
Наименование, единица измерения |
Типоразмеры виброразгрузчиков |
|||||
РЗ-БВА-100 |
РЗ-БВА-130 |
РЗ-БВА-130А |
РЗ-БВА-130А-01 |
РЗ-БВА-130А-02 |
||
Назначение |
Для муки |
Для относов фильтра и отходов |
Для муки и отрубей |
|||
Тип рассекателя |
Кононический |
Сферический |
||||
Условный проход, Ду |
200 |
300 |
500 |
150 |
||
Производительность, т/ч, не более |
25 |
40 |
||||
Габаритные размеры, мм, не более |
L
|
1500 |
1760 |
|||
B |
1090 |
1600 |
||||
H |
620 |
740 |
595 |
740 |
