ОКП 36 3242
Высокая точность дозирования в широком диапазоне расхода газа.
Природный газ, очищенный от сероводорода, не имеет ни запаха ни цвета, обнаружить его утечки очень трудно. Для обеспечения безопасности использования газа его одорируют, т.е. придают ему специальный запах при помощи одорантов.
Концентрация одоранта в газе должна постоянно соответствовать норме. Одоризатор должен обеспечивать подачу одоранта в поток газа пропорционально его расходу в максимально широких пределах.

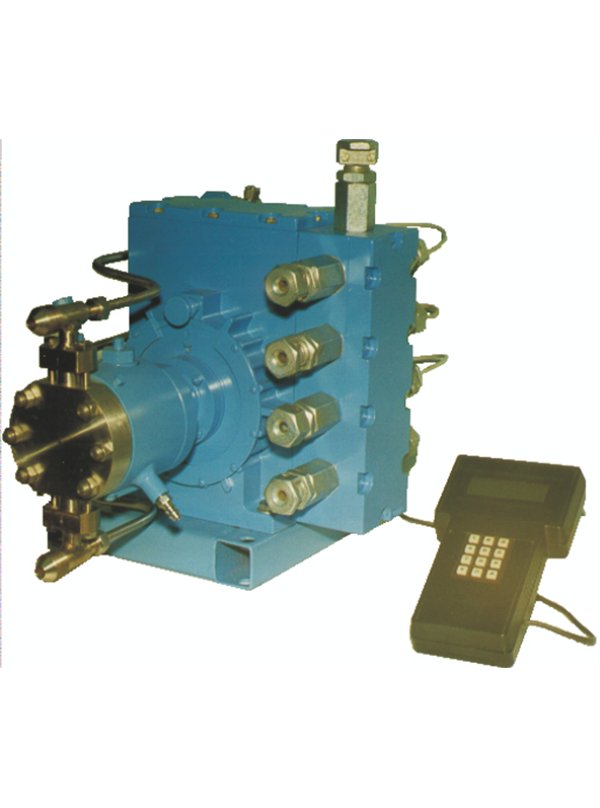

Установка дозирующая УД2/16 сочетает в себе высокую точность дозирования одоранта с широким диапазоном расхода газа.
Установка во взрывозащищённом исполнении может эксплуатироваться во взрыво-пожароопасных зонах, помещениях и на наружных площадках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2 категории взрывоопасной смеси IIB температурной группы Т1, Т2, Т3, Т4 по ГОСТ Р 51330.9-99 (МЭК 60079-10-95), ГОСТ Р 51330.11-99 (МЭК 60079-12-96), ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р 51330.5-99 (МЭК 60079-4-75).
Проточная часть гидроблока изготавливается из стали 12Х18Н10Т.
Установка изготавливается в мембранном (герметичном) исполнении, что позволяет:
- устранить утечки одоранта;
- значительно повысить долговечность уплотнительных элементов.
Дополнительная иформация
Установка комплектуется пультом ДУ, использующим интерфейс RS 485, устанавливаемым в диспетчерском пункте на расстоянии до 1000 метров без дополнительных устройств. Установка имеет встроенный микропроцессор, управляющий режимами дозирования, выводом на дисплей характеристик потока газа и дозирования одоранта, сведений о неисправности в системе. Установка производит учет расхода одоранта и газа с привязкой ко времени.
Микропроцессор позволяет реализовать следующие режимы:
- основной - автономный режим регулирования подачи одоранта по управляющим сигналам и вспомогательные (при отсутствии управляющих сигналов);
- автоматическая подача с интервалом времени, равным последнему в основном режиме;
- автоматическая подача с частотой, устанавливаемой оператором с пульта ДУ.
Внешнее управление от ЭВМ верхнего уровня через стандартный интерфейс RS485 позволяет легко интегрировать установку в единую автоматизированную систему.
Установка комплектуется системой датчиков, позволяющей регистрировать расход газа, отсутствие одоранта во всасывающей линии установки, отсутствие одоранта в нагнетательной линии установки, минимальный уровень одоранта в расходной ёмкости, разрыв мембраны, выход из строя привода (согласно заполненному опросному листу).
Пример условного обозначения при заказе:
УД2/16КВ, где:
- УД - установка дозирующая;
- 2 - подача одоранта, см3/ход;
- 16 - рабочее давление, кгс/см2;
- далее смотрите таблицу условных обозначений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2).
Напряжение питающей сети,В: 24 постоянное

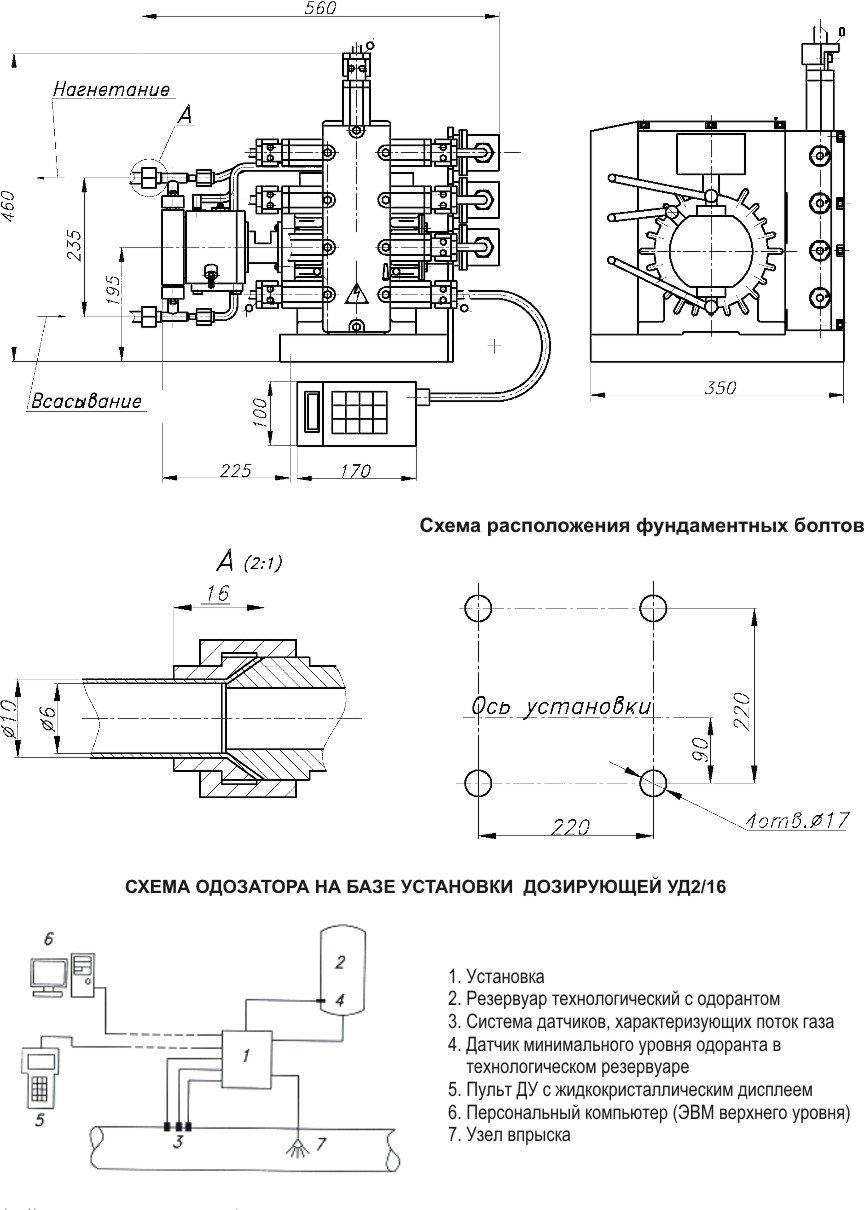

ЧЕРТЕЖ:
Микропроцессор позволяет реализовать следующие режимы:
- основной - автономный режим регулирования подачи одоранта по управляющим сигналам и вспомогательные (при отсутствии управляющих сигналов);
- автоматическая подача с интервалом времени, равным последнему в основном режиме;
- автоматическая подача с частотой, устанавливаемой оператором с пульта ДУ.
Внешнее управление от ЭВМ верхнего уровня через стандартный интерфейс RS485 позволяет легко интегрировать установку в единую автоматизированную систему.
Установка комплектуется системой датчиков, позволяющей регистрировать расход газа, отсутствие одоранта во всасывающей линии установки, отсутствие одоранта в нагнетательной линии установки, минимальный уровень одоранта в расходной ёмкости, разрыв мембраны, выход из строя привода (согласно заполненному опросному листу).
Пример условного обозначения при заказе:
УД2/16КВ, где:
- УД - установка дозирующая;
- 2 - подача одоранта, см3/ход;
- 16 - рабочее давление, кгс/см2;
- далее смотрите таблицу условных обозначений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2).
Напряжение питающей сети,В: 24 постоянное
|
Наименование параметров |
Значение параметра |
|
Расход газа, м3/ч (без дополнительной переналадки) |
0 …720 000, 1 440 000 м3/ч |
|
Рабочее давление газа, кгс/см2 |
1 ….16 |
|
Точность дозирования в интервале расхода газа от 0 до max, % |
±5 |
|
Потребляемая мощность, Вт, не более |
120 |
|
Габаритные размеры, мм, не более: |
|
|
Длина; |
560 |
|
Ширина; |
350 |
|
Высота; |
460 |
|
Масса, кг, не более |
80 |
ЧЕРТЕЖ:
