Резервуарное и насосное оборудование
ОКП 36 3242
Автоматизированная система одоризации (АСО) предназначена для пропорционального одорирования продуктового потока. Одоризация осуществляется подачей микродоз смеси природных меркаптанов (СПМ) ТУ 51-31323949-94-2002 или аналога в поток сжиженного углеводородного газа (СУГ) или метанола. АСО осуществляет регулирование степени одоризации продукта путем изменения производительности дозировочных насосов в зависимости от расхода перекачиваемого продукта.

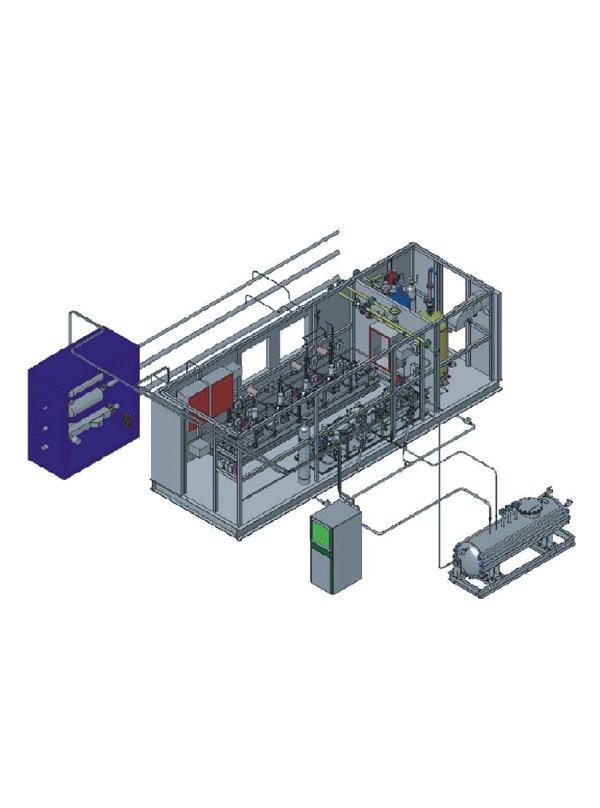

Функционально АСО состоит из Блока одоризации (БО), Блока измерения (БИ), Блока управления (БУ) и Блока нейтрализации (БН).
Блок одоризации (БО) предназначен для непосредственного дозирования одоранта из расходной емкости в продуктовый поток, а также в данном блоке осуществляется подача и хранение нейтрализатора одоранта.

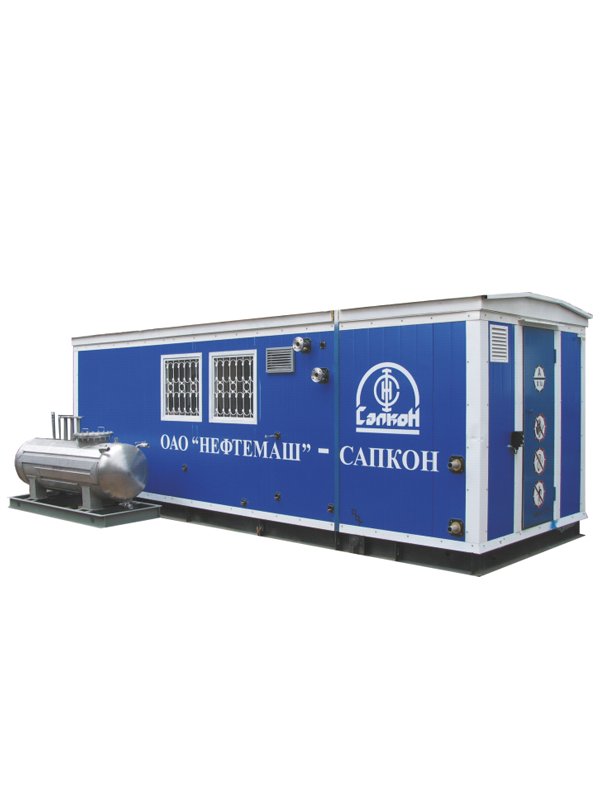

БО выполнен на базе обогреваемого блок-бокса и включает в себя агрегаты электронасосные дозировочные мембранного типа (рабочие, резервные, технологические), фильтр, расходную емкость, емкость нейтрализатора, трубопроводную арматуру с электроприводом, расходомеры СПМ, датчики давления, температуры и загазованности, приточно-вытяжную вентиляцию, освещение, пожарную сигнализацию.
Блок измерения (БИ) предназначен для учета технологического или коммерческого расхода продукта и включает в свой состав утепленный блок-бокс, расходомеры и электрообогрев с терморегулятором.
Блок управления (БУ) осуществляет автоматизированное управление технологическим процессом одоризации потока.
Наименование параметров |
Величина параметров |
Примечание(возможные значения) |
Подача, л/ч |
1,6 |
По опросному листу (от 0,1 до 63) |
Давление нагнетания, МПа |
1,6 |
По опросному листу (от 0,6 до 6,3) |
Допускаемая вакуумметрическая высота всасывания, м |
1 |
|
Потребляемая мощность, кВт, не более |
10 |
|
Габаритные размеры, мм, не более |
|
|
Блок одоризации |
7500х2500х3000 |
В соответствии с комплектацией, параметры могут быть пересмотрены
|
Блок измерения |
2000х800х2500 |
|
Блок утилизации |
3000х1000х1500 |
|
Блок управления |
600х650х1700 |
|
Масса, кг, не более |
|
|
Блок одоризации |
10000 |
В соответствии с комплектацией, параметры могут быть пересмотрены
|
Блок измерения |
700 |
|
Блок утилизации |
1200 |
|
Блок управления |
300 |
