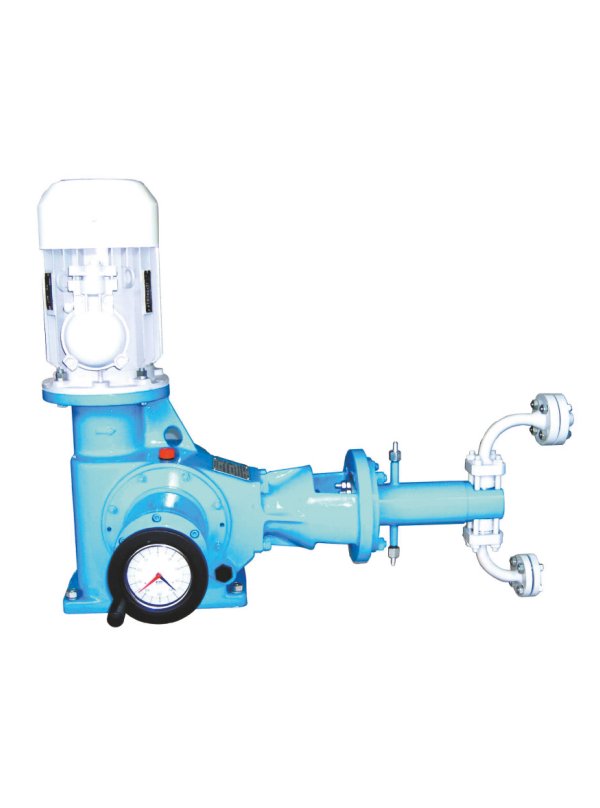

Агрегаты электронасосные НД5П, НД6П (3,0 - 5,5 кВт)

Агрегаты электронасосные НД5П, НД6П (далее по тексту -  агрегаты) предназначены для объёмного дозирования нейтральных и агрессивных жидкостей, в т.ч. нефтепродуктов, сжиженных углеводородных газов.
Кинематическая вязкость жидкостей не должна превышать 8х10-4 м2/с, температура перекачиваемых жидкостей должна находиться в пределах от 193 до 473 К (от минус 80°С до + 200°С).

Концентрация твердой неабразивной фазы не должна превышать 0,2 % по массе, а размеры ее зерна не должны превышать 0,2 мм.
Агрегаты выпускаются в климатическом исполнении У, УХЛ, категории размещения 2, 3, 4 по ГОСТ 15150-69.
Агрегаты изготавливаются во взрывозащищенном и общепромышленном исполнении.

Агрегаты взрывозащищенного исполнения могут эксплуатироваться во взрывоопасных и пожароопасных зонах, помещениях и наружных установках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с температурной группой Т1, Т2, Т3, Т4 по ГОСТ Р 51330.9-99  (МЭК 60079-10-95), ГОСТ Р 51330.11-99 (МЭК 60079-12-96), ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р 51330.5-99  (МЭК 60079-4-75).

Не допускается установка и эксплуатация агрегатов общепромышленного исполнения во взрыво- и пожароопасных производствах и использование их  для перекачивания горючих и легковоспламеняющихся жидкостей.
Пример условного обозначения при заказе:
НД6П800/63 Е14В-УХЛ2, ТУ 3632-007-00217633-97, где:
 смотрите таблицу условных обозначений.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2). Напряжение питающей сети, В ~ 380, частота 50 Гц

Наименование параметров

Значение параметра

Допускаемая вакуумметрическая высота всасывания, м

3



Возможна поставка агрегатов с механизмом дистанционного управления (МЭМ или преобразователь частоты), вышлите заполненный опросный лист.


Обозначение агрегата

Подача,л/ч

Давление нагнетания,кгс/см2

Потребляемая мощность, кВт,не более

Масса,кг

НД6П500/100Е (Д)14В

500

100

4

260

2НД6П500/100Е (Д)14В

2 х 500

100

5,5

456

НД6П800/63Е (Д)14В

800

63

4

263

2НД6П800/63Е (Д)14В

2 х 800

63

5,5

460

НД6П1250/40Е (Д)14В

1250

40

4

269

2НД6П1250/40Е (Д)14В

2 х 1250

40

5,5

472

НД6П2000/25Е (Д)14В

2000

25

4

285

2НД6П2000/25Е (Д)14В

2 х 2000

25

5,5

504

НД6П3200/16Е (Д)14В

3200

16

4

285

2НД6П3200/16Е (Д)14В

2 х 3200

16

5,5

520

НД6П5000/10Е (К)14В

5000

10

4

307

2НД6П5000/10Е (К)14В

2 х 5000

10

5,5

494

НД6П10000/5Е (К)14В*

10000

5

4

320

2НД6П10000/5Е (К)14В*

2 х 10000

5

5,5

520

НД5П630/40Е (К,Д)14В

630

40

3

263

НД5П1000/25Е (К)14В

1000

25

3

269

НД5П1600/16Е (К)14В

1600

16

3

285

НД5П2500/10Е (К)14В

2500

10

3

285

НД6П500/100Е (К)14А

500

100

4

230

2НД6П500/100Е (К)14А

2 х 500

100

5,5

425

НД6П800/63Е (Д)14А

800

63

4

238

2НД6П800/63Е (Д)14А

2 х 800

63

5,5

438

НД6П1250/40Е (Д)14А

1250

40

4

250

2НД6П1250/40Е (Д)14А

2 х 1250

40

5,5

442

НД6П2000/25Е (Д)14А

2000

25

4

260

2НД6П2000/25Е (Д)14А

2 х 2000

25

5,5

475

НД6П3200/16Е (Д)14А

3200

16

4

260

2НД6П3200/16Е (Д)14А

2 х 3200

16

5,5

485

НД6П5000/10Е (Д)14А

5000

10

4

265

2НД6П5000/10Е (Д)14А

2 х 5000

10

5,5

420

НД5П630/40Е (Д)14А

630

40

3

230

НД5П1000/25Е (Д)14А

1000

25

3

235

НД5П1600/16Е (Д)14А

1600

16

3

260

НД5П2500/10Е (Д)14А

2500

10

3

260

НД6П10000/5Е (Д)14А*

10000

5

4

269

2НД6П10000/5Е (Д)14А*

2 х 10000

5

5,5

455

По согласованию с заводом изготовителем

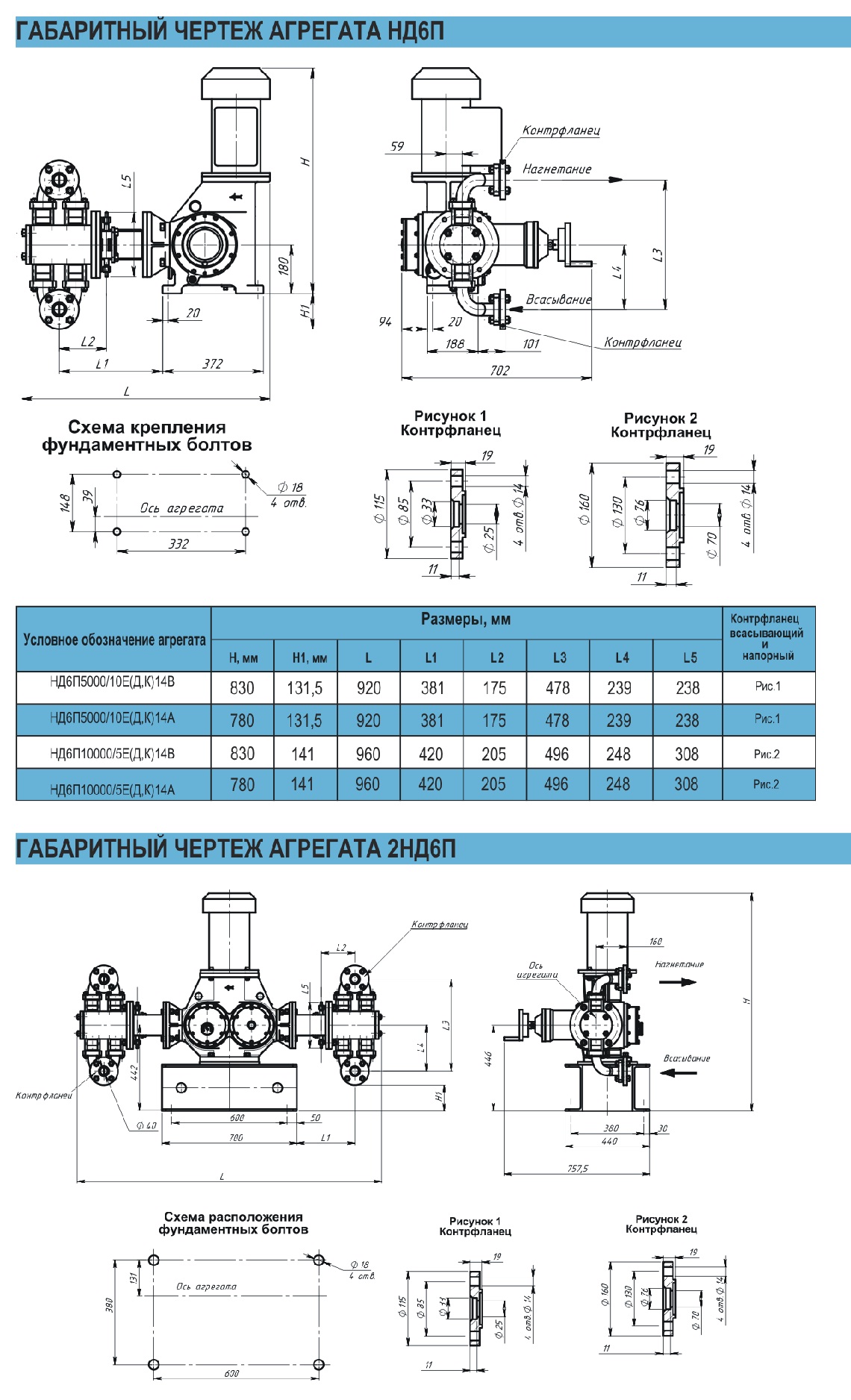

ЧЕРТЕЖ:

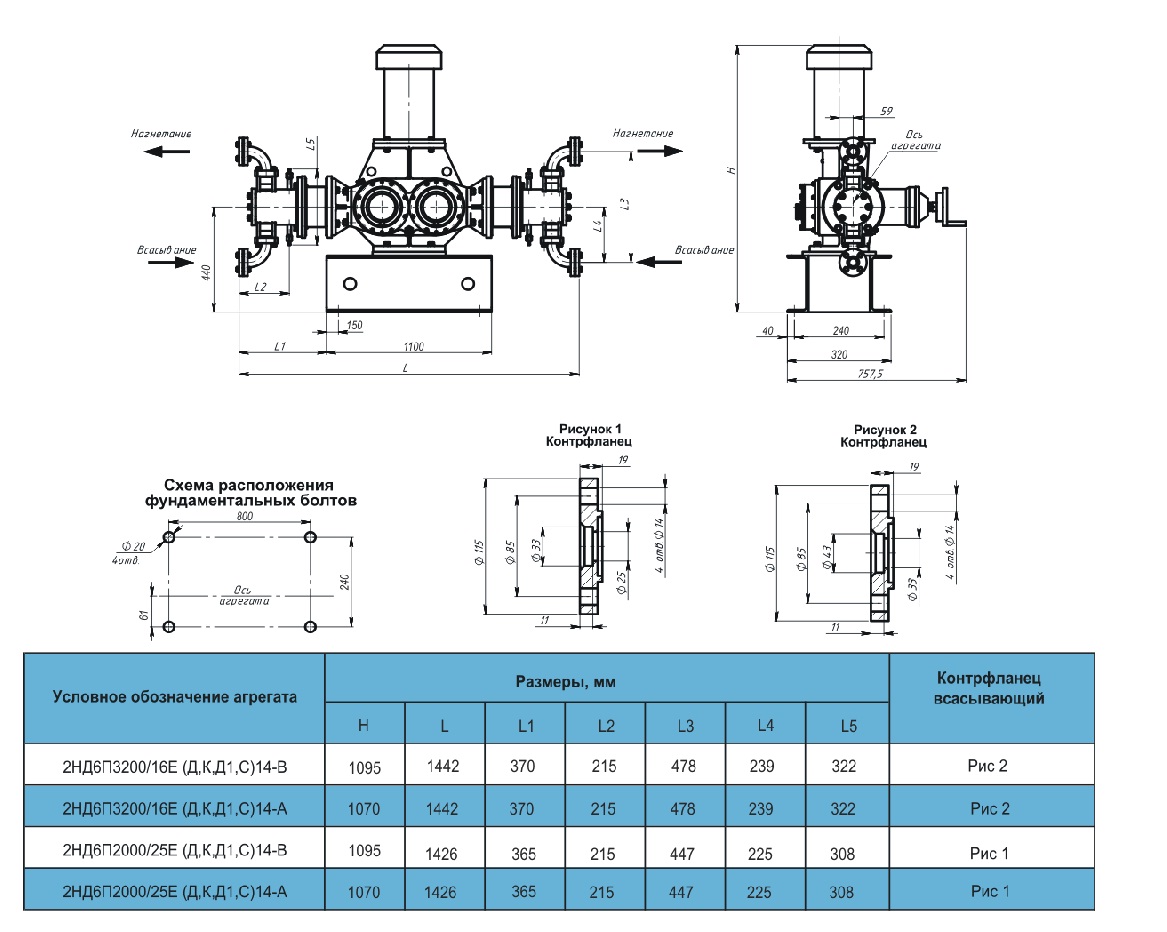

ЧЕРТЕЖ 2:

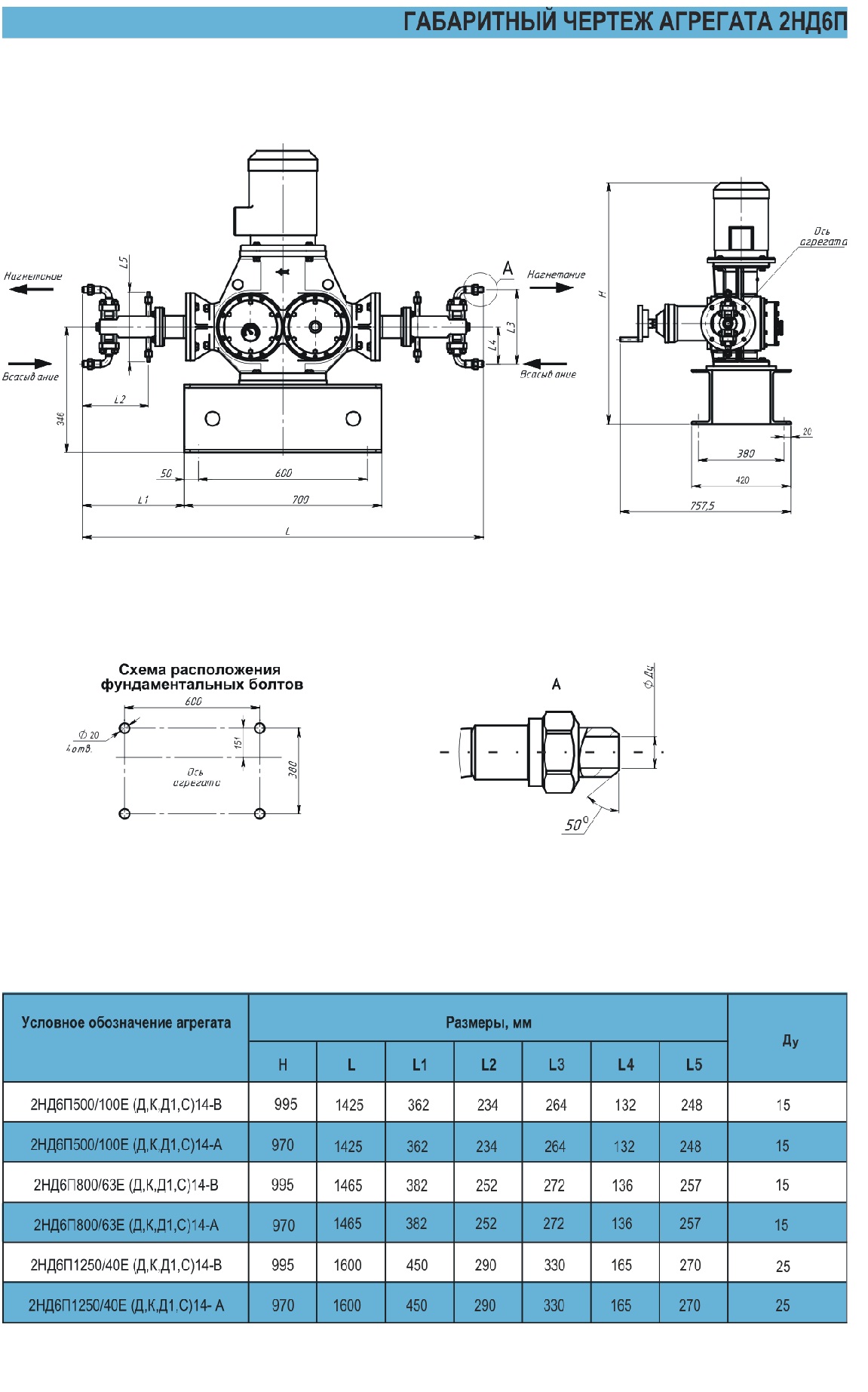

ЧЕРТЕЖ 3:

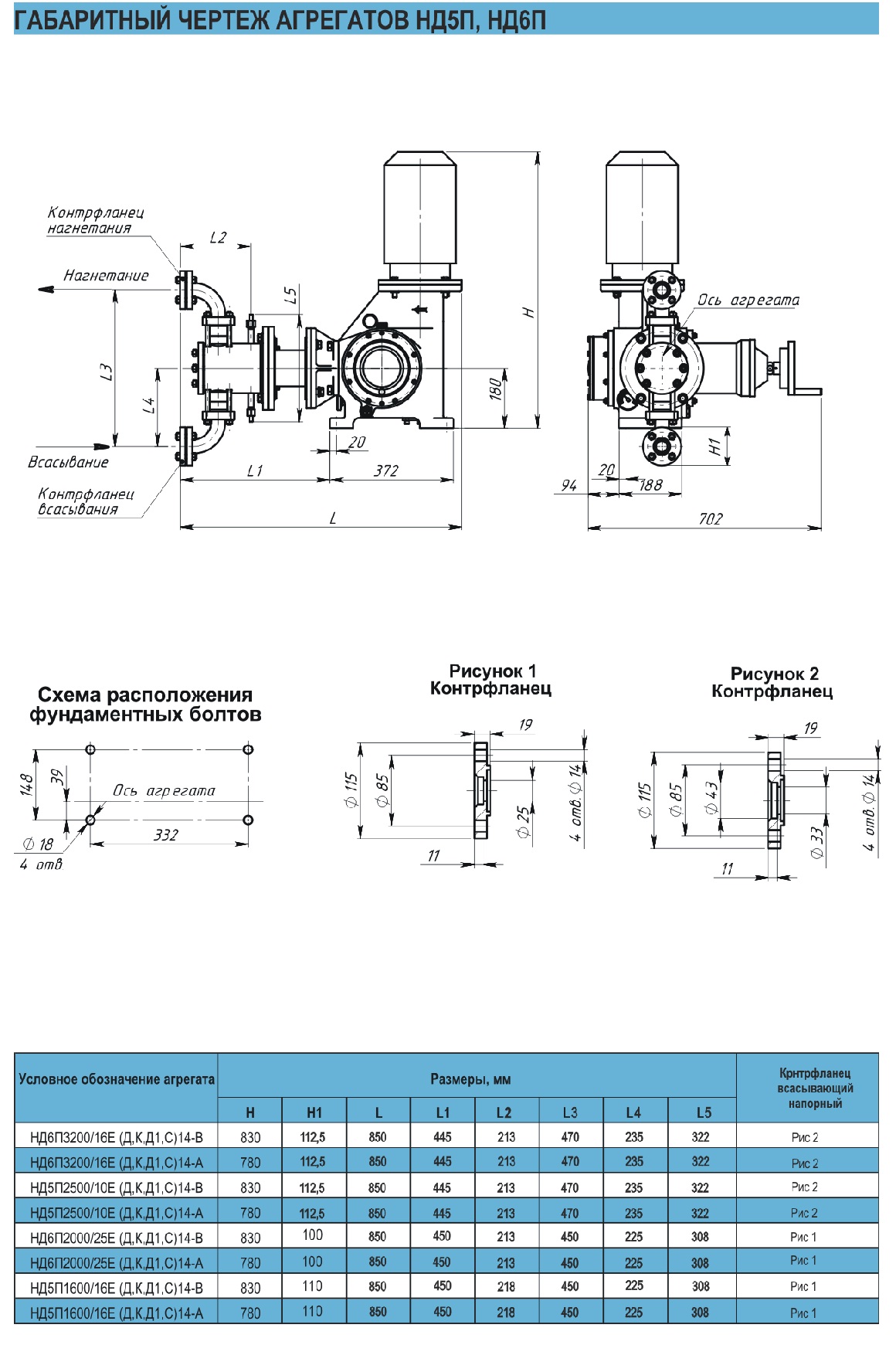

ЧЕРТЕЖ 4:

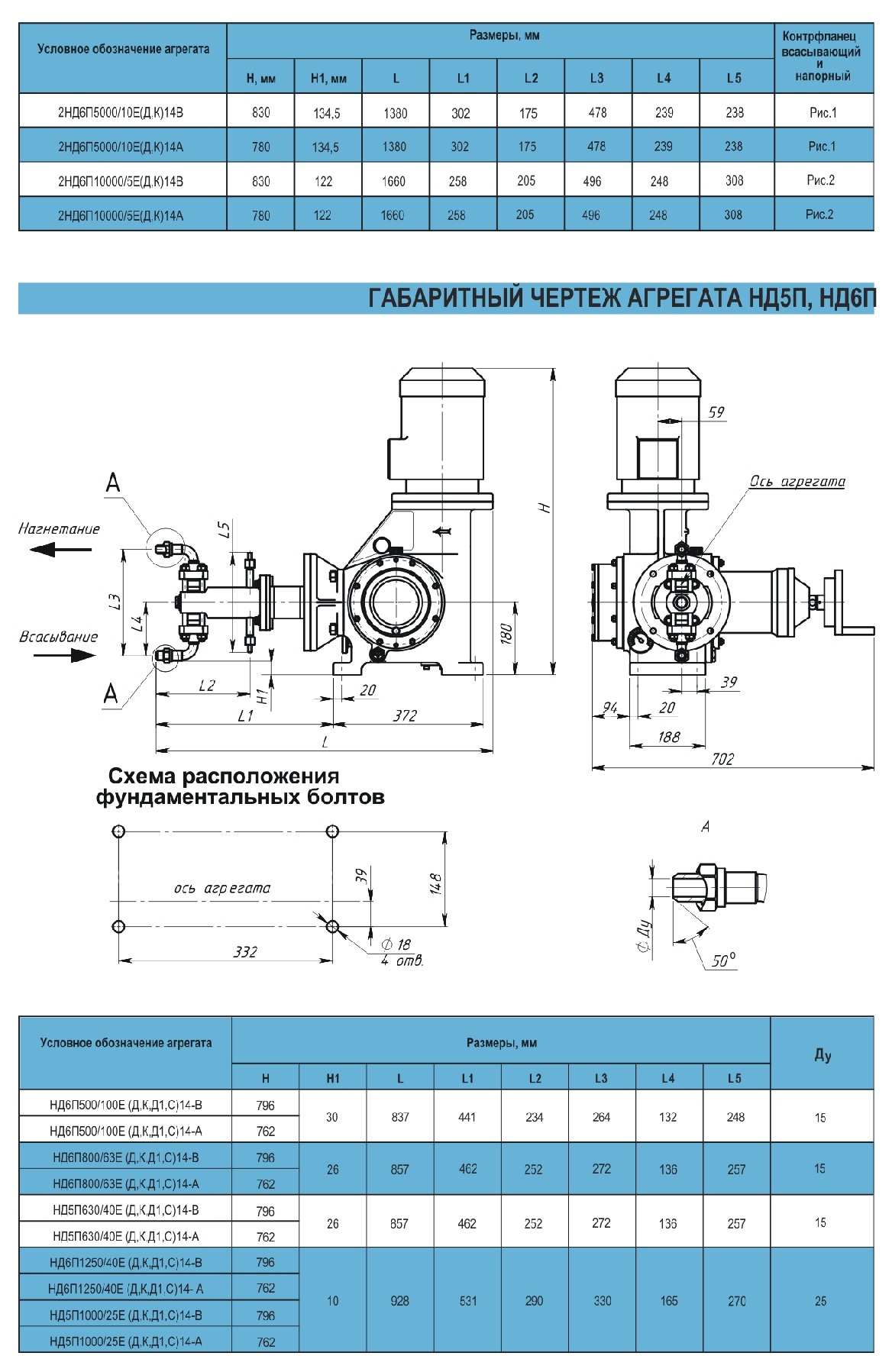

ЧЕРТЕЖ 5:
