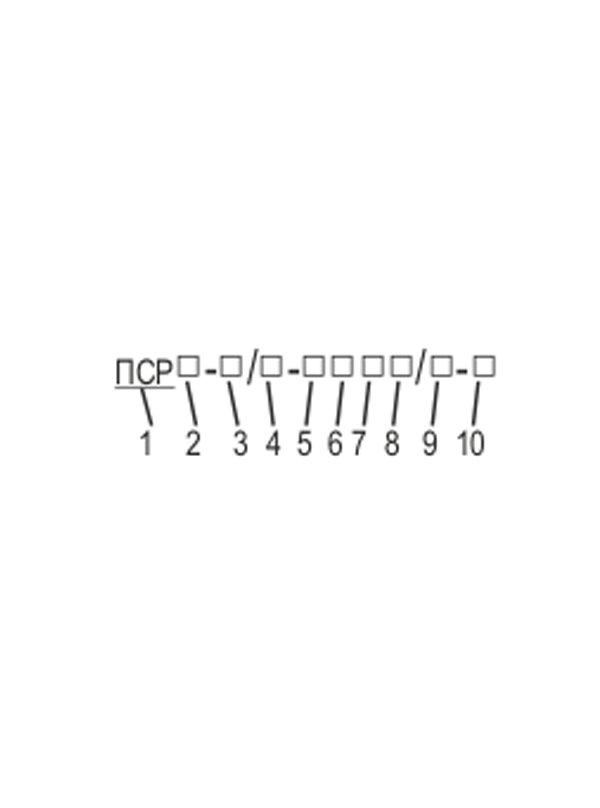

Пример усовного обозначения при заказе ПСР

1. ПСР — пробоотборник секционный резервуарный;

2.  Вид пробоотборника:
НЕТ ЗНАЧЕНИЯ — для взятия усредненных проб в резервуарах со стационарной крышей *;
П2 — для взятия усредненных проб, для резервуаров с понтоном, диаметр направляющей трубы
понтона Ø200-222мм*;
П3 — для взятия усредненных проб, для резервуаров с понтоном, диаметр направляющей трубы
понтона Ø223-280мм*;
Д — дифференцированный, для резервуаров со стационарной крышей;
ПД — дифференцированный, для резервуаров с понтоном;
Т1 — трёхуровневый с осевым расположением штанги в резервуаре**;
Т2 — трёхуровневый с отклонением оси штанги на 5o от оси резервуара**;
Т3 — трёхуровневый с двойным шарниром на штанге.

3.  Высота максимального налива продукта, м
3 — 3м;
4 — 4м;
5 — 5м; и т. д.

4. Код дискретности уровней отбора проб кол-во точек отбора проб:
НЕТ ЗНАЧЕНИЯ — для трехуровневого**;
предпочтительный ряд для дифференцированных пробоотборников:  3, 8, 9, 12,17,24 ;
* для взятия усредненных проб — только через 1м.

5.  Код условного прохода в мм:
0 — Ду= 10мм ;
1 — Ду=15мм (для светлых нефтепродуктов);
2 — Ду=20мм (для мазута и нефти);

6.  Код характеризующий резервуар:
0 — без защитной стенки;
1 — с защитной стенкой;

7.  Код устройства обогрева наружного модуля:
0 — без обогрева;
1 — с электрообогревом;
2 — с паровым обогревом;

8.  Код материального исполнения пробоотборника:
Д — сталь 20;
Д1 — сталь 09Г2С;
К — сталь 12Х18Н10Т;

9.  Код материального исполнения трубопроводов (при совпадении с материалом пробоотборника не указывается):
Д — сталь 20;
Д1 — сталь 09Г2С;
К — сталь 12Х18Н10Т;

10.  Климатическое исполнение и категория размещения по ГОСТ 15150-69:
У 1— умеренный;
УХЛ 1— умеренный и холодный;
ХЛ1— холодный;
Т — тропический.

10.  Дополнительная комплектация(возможна комбинация цифр):
0- без насоса
1- клапан для продувки
2- заслонка резервного запирания
3- контейнер для отбора пробы ГОСТ Р 52659
4- понтон наполненный жестким пенополиуретаном
5- узел дублирования кранов
6- теплоизоляция защитного кожуха
7- усиливающий лист толщина заказчика (30мм)
