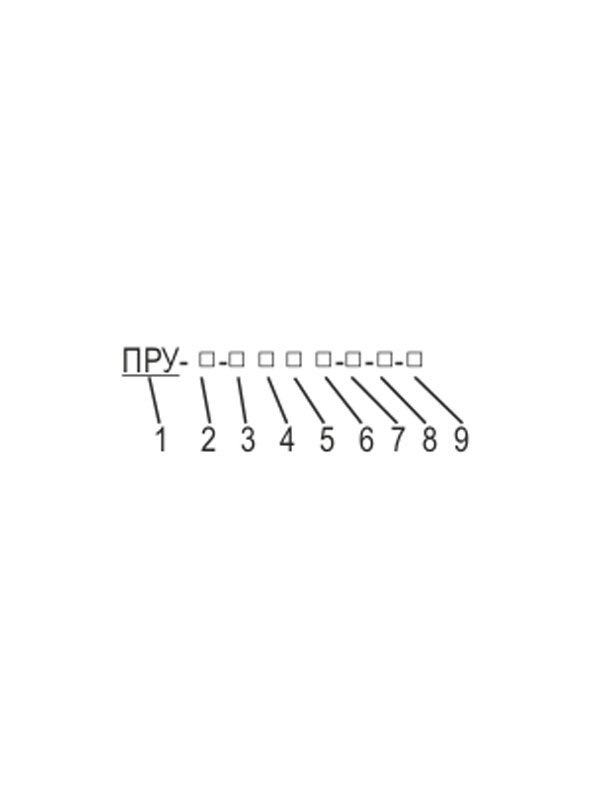

Пример условного обозначения при заказе ПРУ

1. ПРУ — устройство приемо-раздаточное;
2. Условный проход Dу в мм:
Ду=80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700;
3. Код конструктивного исполнения:
0 — без затвора;
1 — затвор внутри резервуара;
2 — затвор снаружи резервуара;
4. Код исполнительного механизма:
0 — без привода;
1 — ручной привод (редуктор);
2 — электропривод;
3 — ручной привод (рукоятка);
5. Код давления рабочей среды:
1- 0,25МПа;
2- 0,6МПа;
3 -1,6МПа;
4- 2,5МПа
5- 4,0МПа
6. Код характеризующий резервуар:
0 — без защитной стенки;
1 — с защитной стенкой;
7. Код материального исполнения:
Д — сталь 20;
Д1 — сталь 09Г2С;
К — сталь 12Х18Н10Т;
8. Климатическое исполнение и категория размещения:
У 1— умеренный;
УХЛ 1— умеренный и холодный;
Т — тропический;
9. Код монтажного комплекта устройства приемо-раздаточного (возможна
комбинация цифр).

По Вашему желанию устройство приемо-раздаточное может быть укомплектовано:
НЕТ ЗНАЧЕНИЯ — без комплекта монтажных частей;
1 — ответный фланец по ГОСТ12820-80;
2 — прокладка;
3 — крепеж;
4— патрубок приемораздаточный
5— отвод с рассекателем
6— отвод зонт рассекатель по эскизам заказчика
7— сильфонный компенсатор
8— ответный фланец по ГОСТ1281-80
9— прокладка из терморасшитенного графита.
