Резервуарное и насосное оборудование
ОКП 36 8911

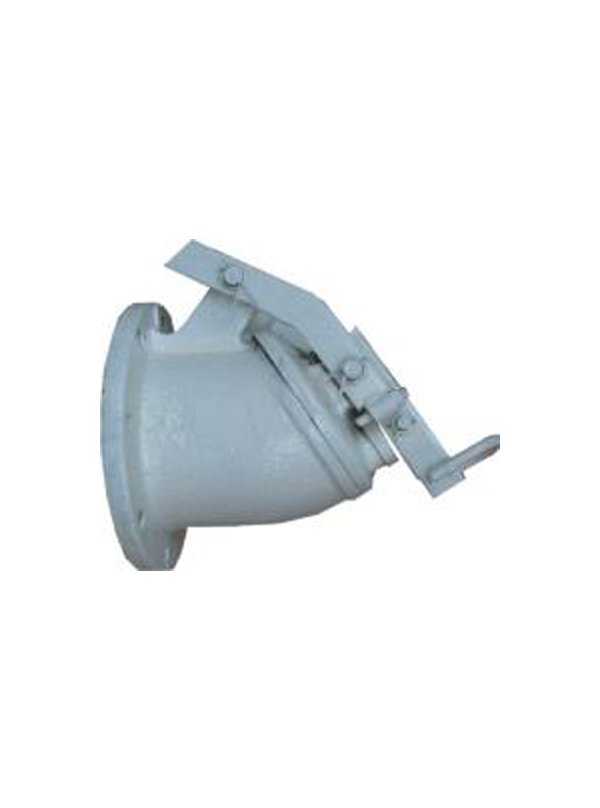

Хлопушки предназначены для предотвращения потерь нефти и нефтепродуктов из резервуара в случаях разрыва технологических трубопроводов или выхода из строя запорных устройств.
Хлопушка монтируется на фланце приемо-раздаточного патрубка внутри резервуара. Рабочая среда – нефть, нефтепродукты и др. жидкости.
Хлопушки выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Пример условного обозначения при заказе:
ХП 150-В УХЛ ТУ 3689-001-0217636-93, где:
ХП - хлопушка;
150 - условный проход, мм;
В - материал исполнения корпуса и крышек;
УХЛ - климатическое исполнение.
Хлопушки в зависимости от величины условного прохода изготавливаются:
без перепуска - Ду 80, Ду 100;
с перепуском - Ду 150, 200, 250, 300, 400, 500, 600
В зависимости от материала и конструкции корпуса и крышки хлопушки бывают
следующих исполнений:
А - корпус, крышка (основная и перепускная) чугунные без наплавки на уплотнительных поверхностях;
Б - корпус чугунный, крышка (основная и перепускная) стальные с латунной наплавкой на уплотнительных поверхностях;
В - корпус и крышки из углеродистой стали с латунной наплавкой на уплотнительных поверхностях;
ВН - корпус и крышки из нержавеющей стали.
Исполнение |
Условный проход, мм |
Климати-ческое исполнение |

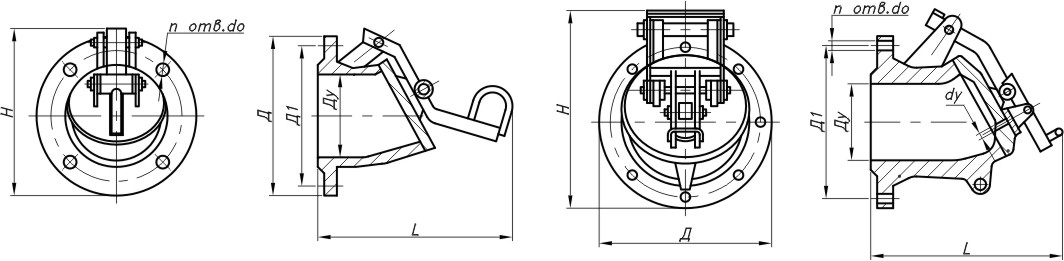

Размеры в мм, не более |
n, |
Масса, кг, не более |
|||||
Dу |
dу |
L |
D |
H |
D1 |
dо |
||||
А |
80 | - |
У,Т |
195 | 185 | 215 | 150 | 18 | 4 | 8 |
150 | 25 | 325 | 260 | 320 | 225 | 18 | 8 | 20 | ||
250 | 25 | 460 | 370 | 450 | 335 | 18 | 12 | 60 | ||
Б |
400 | 100 | 650 | 580 | 700 | 525 | 30 | 16 | 180 | |
600 | 100 | 720 | 840 | 1000 | 770 | 41 | 20 | 330 | ||
В, ВН |
80 | - |
У, |
194 | 185 | 215 | 150 | 18 | 4 | 5,6 |
100 | - | 203 | 205 | 237 | 170 | 18 | 4 | 10 | ||
150 | 25 | 320 | 260 | 325 | 225 | 18 | 8 | 18,8 | ||
200 | 25 | 355 | 315 | 370 | 280 | 18 | 8 | 22,6 | ||
250 | 25 | 450 | 370 | 428 | 335 | 18 | 12 | 46,5 | ||
300 | 32 | 500 | 435 | 485 | 395 | 22 | 12 | 58 | ||
400 | 100 | 640 | 580 | 710 | 525 | 30 | 16 | 135 | ||
500 | 100 | 679 | 710 | 861 | 650 | 33 | 20 | 219,5 | ||
600 | 100 | 720 | 840 | 1000 | 770 | 41 | 20 | 330 |
