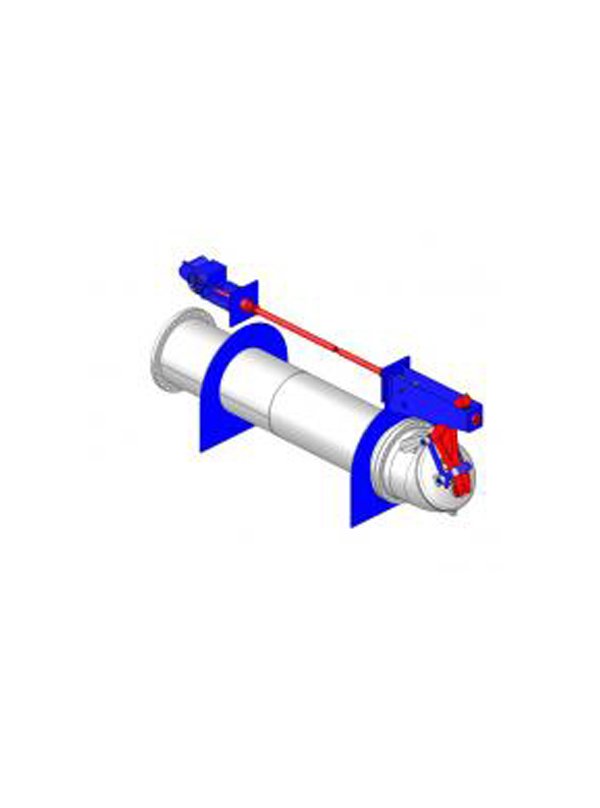

Хлопушка электроприводная ЭХ700СС

ОКП 35 8911

Хлопушка электроприводная ЭХ700СС предназначена для предотвращения потерь нефтепродуктов из резервуара через неплотности в трубопроводах и в резервуарной задвижке или вследствие разрыва трубопровода и является комплектующим изделием резервуаров с защитной стенкой для нефтепродуктов.
Хлопушка монтируется на конце приемо-раздаточного патрубка ППР700СС, обращенного внутрь резервуара.

Хлопушки выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример условного обозначения при заказе:
ЭХ700СС У ТУ 26-02-667-75, где:
ЭХ - хлопушка электроприводная,
700 - условный проход, мм,
СС - исполнение для резервуара с защитной стенкой,
У - климатическое исполнение.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование параметров

Величина параметра

Условный проход Ду, мм

700

Рабочее давление, МПа (кгс/см')

0,15 (1,5)

Габаритные размеры, мм, не более



Длина L

3880 (4250)

Расстояние до защитной стенки L1

1875 (2250)

Ширина

1150

Высота

1702

Масса, кг, не более

922

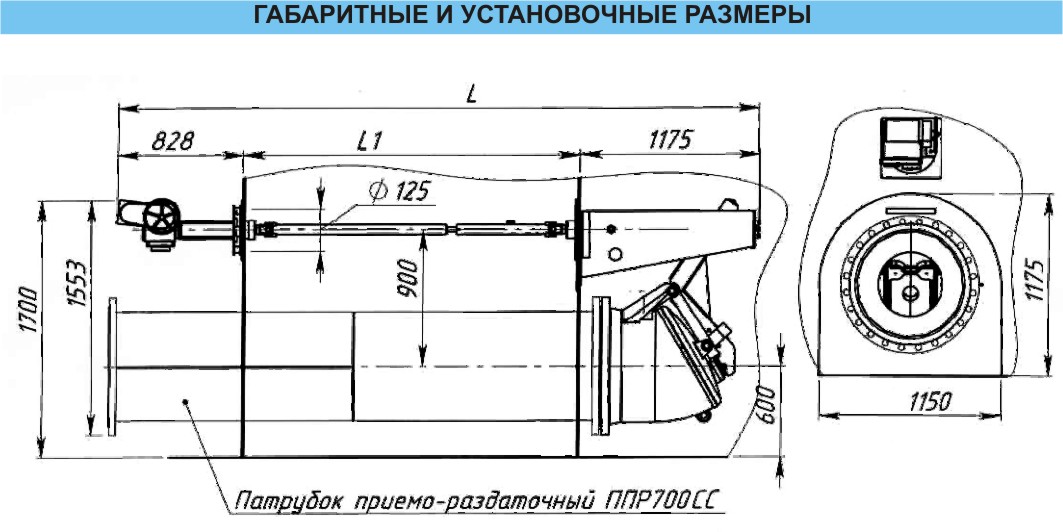

ЧЕРТЕЖ:
