Пробоотборники секционные ПСРП2, ПСРП3

ОКП 36 8911

Пробоотборники ПСРП2, ПСРП3 предназначены для отбора усредненных проб по всей высоте наземных резервуаров хранения нефтепродуктов с нормальным и повышенным давлением, оснащенных понтоном и плавающей крышей.
Применяется при оборудовании хранилищ на предприятиях добычи и переработки нефти, энергетики, металлургии и других отраслей.
Пробоотборники выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Срок службы – не менее 9 лет.

В комплект поставки входят: кронштейн, секция верхняя, *секция средняя, секция нижняя, кран сливной с патрубком, ограждение, приемный узел, узел управления, основание, прокладка, шпилька, вал, муфта, перемычка, пластины, уголок, гайка, *крепеж, руководство по эксплуатации.

Пример условного обозначения при заказе:
ПСРП2 У ТУ 3689-021-00217633-98, где:
ПСРП – пробоотборник секционный;
2 – вариант модификации;
У – климатическое исполнение.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование основных параметров

Величина параметров



ПСРП2

ПСРП3

Условный проход Ду, мм

15

15

Объем пробы 1м пробоотборной колонны, л

0,150±0,005

0,150±0,005

Время забора образца, мин, не более

5

5

Максимальная вязкость продукта, Cт

5

5

Температура продукта, С





Минимальная

минус 40

минус 40

Максимальная

+80

+80

Гидростатическое давление в резервуаре, МПа, не более

0,16

0,16

*Количество средних секций, шт., не более

7

7

Высота резервуара, м, не более

18

18

Внутренний диаметр направляющей трубы, мм, не менее

200-222

223-280

Габаритные размеры, мм, не более





Длина

1435

1435

Ширина

450

450

*Высота

18050

18050

*Масса, кг, не более

360

360

Примечание: количество кронштейнов, средних секций, крепежных изделий, а так же масса отмеченных знаком * уточняется и определяется в зависимости от высоты резервуара заказчика.

При заказе указать диаметр, высоту резервуара, внутренний диаметр направляющей стойки трубы понтона, расстояние от трубы до стенки резервуара.

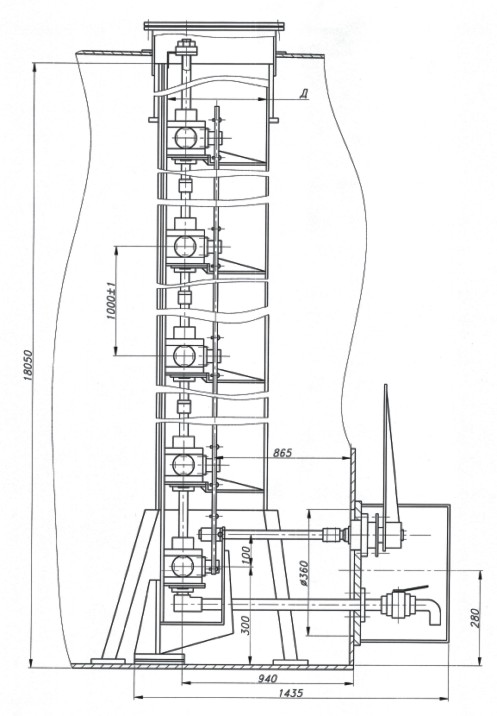

ЧЕРТЕЖ:
