Пробоотборники секционные ПСР2

ОКП 36 8911

Пробоотборники ПСР2 предназначены для взятия усредненных проб по всей высоте наземных резервуаров с нефтепродуктами с нормальным и повышенным давлением.

Пробоотборники ПСР2 являются комплектующим изделием вертикальных цилиндрических резервуаров и устанавливаются внутри них.
Применяются для оборудования нефтебаз в нефтедобыче и нефтепереработке.
Пробоотборники выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Срок службы – не менее 9 лет.
В комплект поставки входят:
Люк световой, кронштейн*, секция верхняя, секция средняя*, секция нижняя, кронштейн нижний, ограждение, кран сливной с патрубком, узел управления, приемный узел, муфта, валик, прокладка, основание, крепеж*, руководство по эксплуатации.

Пример условного обозначения при заказе:
ПСР2 У ТУ 3689-021-00217633-98, где:
ПСР – пробоотборник секционный;
2 – вариант модификации;
У – климатическое исполнение.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование основных параметров

Величина параметров

Условный проход Ду, мм

15

Объем пробы 1м пробоотборной колонны, л

0,150±0,005

Время забора образца, мин, не более

5

Максимальная вязкость продукта, Ст

5

Температура продукта,  С



Минимальная

минус 40

Максимальная

+80

Гидростатическое давление в резервуаре, МПа, не более

0,16

*Количество средних секций, шт., не более

7

Высота резервуара, м, не более

18

Габаритные размеры, мм, не более



Длина

710

Ширина

450

*Высота

18100

*Масса, кг, не более

308


*Примечание: Количество кронштейнов, средних секций, крепежных изделий, а также масса уточняются и определяются в зависимости от высоты резервуара заказчика. При заказе указать диаметр и высоту резервуара.

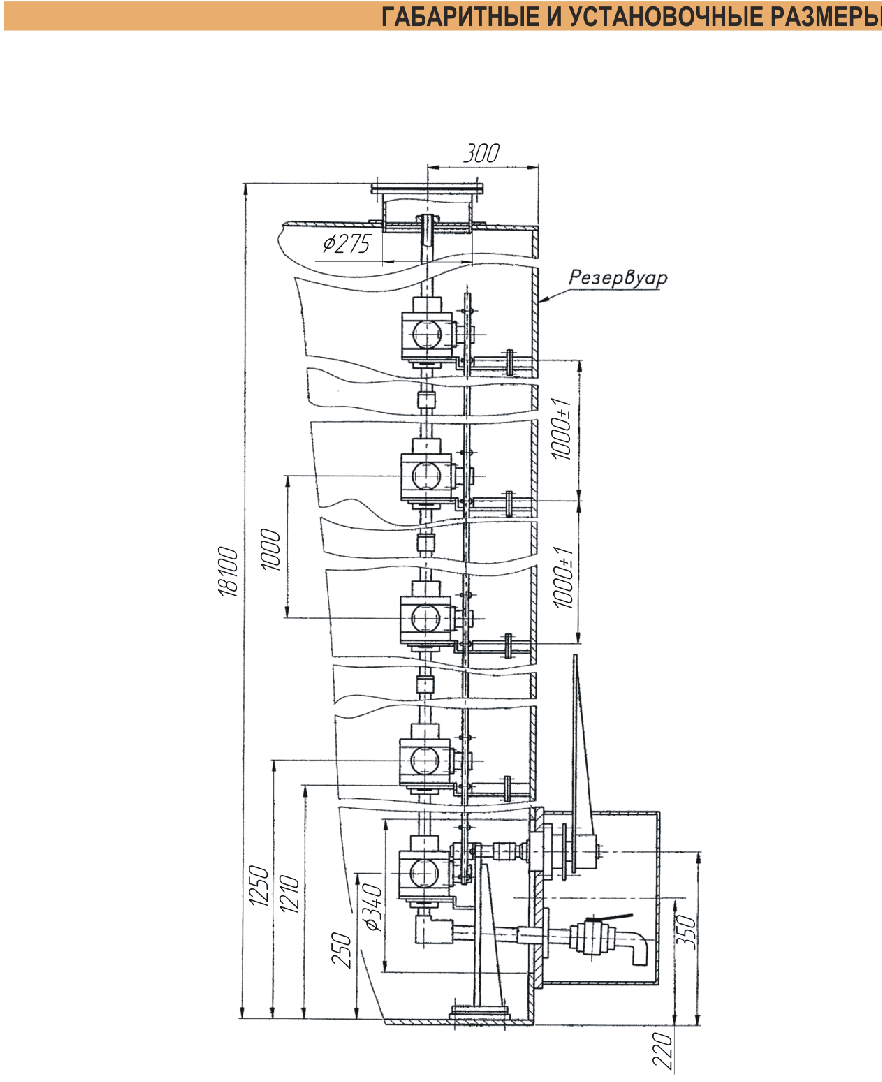

ЧЕРТЕЖ:
