Пробоотборники трёхуровневые с понтоном ПСРТ1 и ПСРТ2 предназначены для взятия проб с трёх точек согласно ГОСТ2517-85 в резервуарах с нефте-продуктами с нормальным и повышенным давлением.
Пробоотборники являются комплектующими изделиями вертикальных цилиндрических резервуаров для хранения нефти и нефтепродуктов.
Пробоотборники выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Пробоотборники могут быть изготовлены из нержавеющей стали 12Х18Н10Т.
При заказе необходимо указать высоту и диаметр резервуара.
Пример условного обозначения при заказе:
ПСРТ1-11 У ТУ 3689-021-00217633-98, где:
ПСРТ – пробоотборник трёхуровневый с понтоном;
1 – исполнение с вставным листом;
11 – высота максимального налива продукта в резервуаре, м;
У - климатическое исполнение.
Обозначение |
ПСРТ1-7 | ПСРТ1-8 | ПСРТ1-9 | ПСРТ1-10 | ПСРТ1-11 | ПСРТ2-17 |
Наименование параметров |
Величина параметров | |||||
Условный проход заборных трубок Ду, мм |
10 | |||||
Максимальная вязкость продукта, Ст |
5 | |||||
Температура продукта,°С Максимальная Минимальная |
+80 минус 40 |
|||||
Максимальная высота налива продукта, м |
7 | 8 | 9 | 10 | 11 | 17 |
Рабочее давление, МПа (кгс/см2) не более |
0,6 (6) | |||||

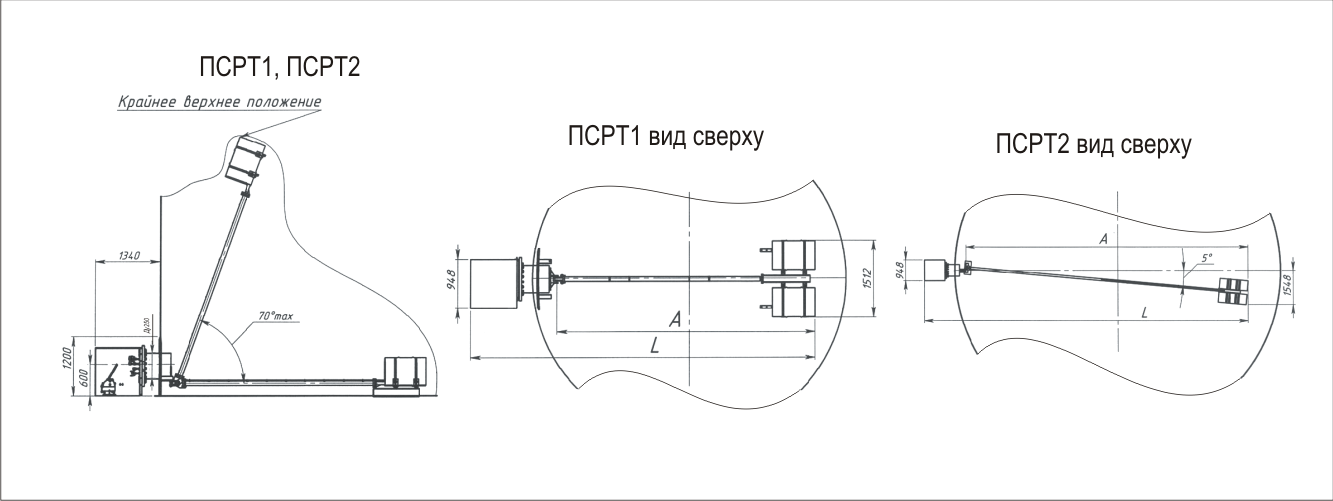

Размеры в мм, не более |
|
|||||
L | 9540 | 10718 | 11900 | 13090 | 14267 | 20700 |
А | 7900 | 8975 | 10240 | 11430 | 12575 | 18990 |
Масса, кг, не более | 943 | 960 | 977 | 994 | 1010 | 1061 |
Обозначение |
ПСРТ2-7 | ПСРТ2-8 | ПСРТ2-9 | ПСРТ2-10 | ПСРТ2-11 | ПСРТ2-17 |
Наименование параметров |
Величина параметров | |||||
Условный проход заборных трубок Ду, мм |
10 | |||||
Максимальная вязкость продукта, Ст |
5 | |||||
Температура продукта,°С Максимальная Минимальная |
+80 минус 40 |
|||||
Максимальная высота налива продукта, м |
7 | 8 | 9 | 10 | 11 | 17 |
Рабочее давление, МПа (кгс/см2)не более |
0,6 (6) | |||||
Размеры в мм, не более |
|
|||||
L | 10200 | 11380 | 12560 | 13750 | 14925 | 21360 |
А | 8350 | 9325 | 10690 | 11880 | 13025 | 13475 |
Масса, кг, не более | 965 | 990 | 997 | 1014 | 1030 | 1080 |
