Пробоотборник секционный ПСР2СС

ОКП 36 8911

Пробоотборник ПСР2СС предназначен для взятия усредненных проб по всей высоте наземных резервуаров хранения нефтепродуктов при нормальном и повышенном давлении.

Пробоотборник является комплектующим изделием вертикальных цилиндрических резервуаров с защитной стенкой и устанавливается внутри них.
Применяются при оборудовании нефтехранилищ в нефтедобыче и нефтепереработке.
Пробоотборники выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
ТУ 3689-021-00217633-98
Срок службы не менее 9 лет.

Пример условного обозначения при заказе:
ПСР2СС У ТУ 3689-021-00217633-98, где:
ПСР – пробоотборник секционный;
2 – вариант модификации;
СС – для резервуаров с защитной стенкой «стакан в стакане»;
У – климатическое исполнение.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование параметров

Величина параметров

Условный проход Ду, мм

15

Объем пробы 1м пробоотборной колонны, л

0,150±0,005

Время забора пробы, мин. не более

5

Максимальная вязкость продукта, Ст

5

Температура продукта, 0С



Минимальная

минус 40

Максимальная

плюс 80

Гидростатическое давление в резервуаре, МПа, не более

0,16

*Количество средних секций, шт., не бролее

7

Высота резервуара, м, не более

18

Габаритные размеры, мм, не более:



Длина

3040

Ширина

600

Высота

18100

*Масса, кг, не более

462


*Примечание: количество средних секций, высота пробоотборника, масса уточняются в зависимости от высоты резервуара заказчика. При заказе указать диаметр и высоту резервуара.

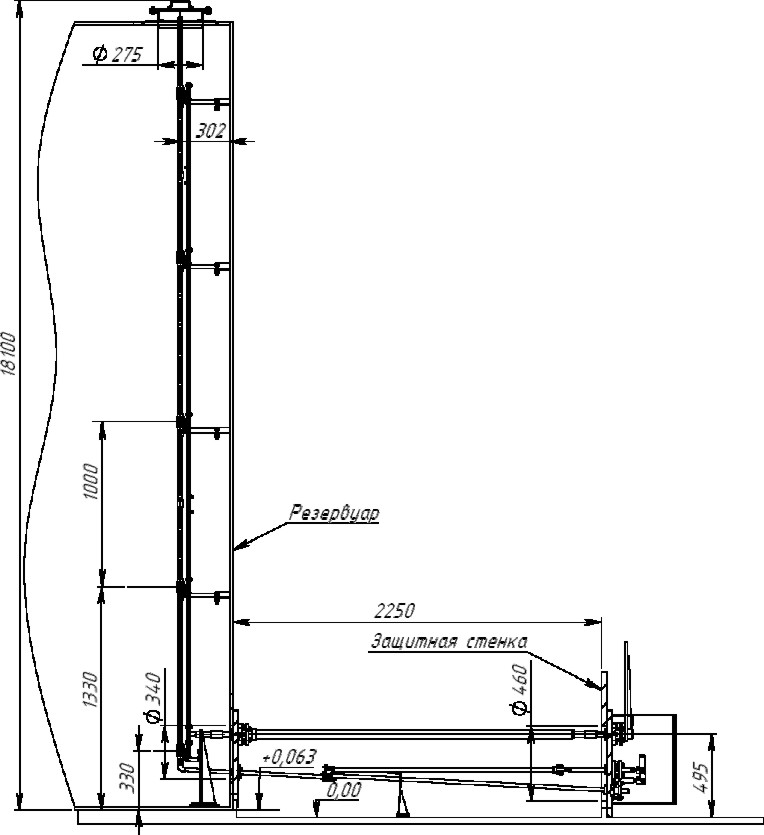

ЧЕРТЕЖ:
