Пробоотборник секционный ПСР2-4Г

ОКП 36 8911

Пробоотборник ПСР2Г-4Г предназначен для взятия усредненных проб по всей высоте наземных горизонтальных резервуаров хранения нефтепродуктов при нормальном и повышенном давлении.

Пробоотборник является комплектующим изделием горизонтальных цилиндрических резервуаров и устанавливается внутри них.
Применяется при оборудовании нефтебаз в нефтедобыче, нефтепереработке, энергетике, металлургии и др. отраслях.
Пробоотборники выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Срок службы не менее 9 лет.

Пример условного обозначения при заказе:
ПСР2-4Г У ТУ 3689-021-00217633-98, где:
ПСР – пробоотборник секционный;
2-4Г – вариант модификации для горизонтальных резервуаров;
У – климатическое исполнение.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование основных параметров

ПСР2-4Г/100

ПСР2-4Г/50

Диаметр условного прохода, Ду, мм

15

Объем пробы 1м пробоотборной колонны, л

0,150±0,005

Время забора образца, мин, не более

5

Максимальная вязкость продукта, Ст

5

Температура продукта, С



Минимальная

минус 40

Максимальная

+80

Диаметр резервуара, мм

3000

2760

Объем резервуара, м3

100

50

Габаритные размеры, мм, не более





Длина

760

760

Ширина

600

600

Высота

3150

2910

Масса, кг, не более

100

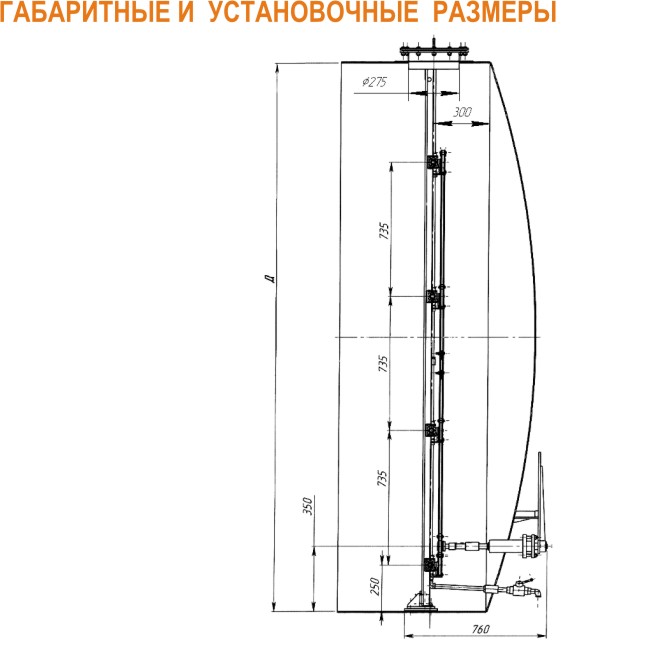

ЧЕРТЕЖ:
