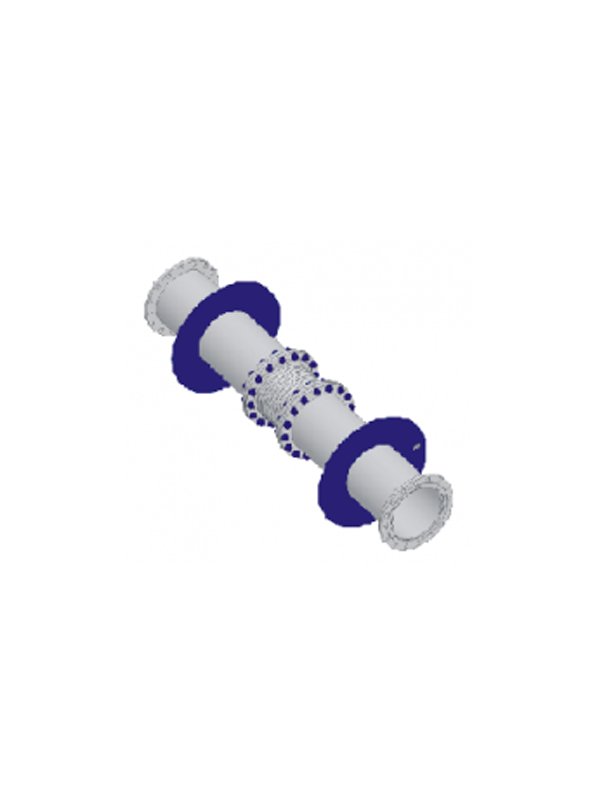

Патрубок приемо-раздаточный ППР1 СС

Патрубок приемо-раздаточный с сильфонным компенсатором ППР1 СС предназначен для подсоединения технологических трубопроводов к резервуарам для хранения нефти и нефтепродуктов с защитной стенкой ( ”стакан в стакане”).

Патрубок приемо-раздаточный выпускается в климатическом исполнение У, УХЛ и Т категории размещения 1 по ГОСТ 15150-69.
Пример условного обозначения патрубка при заказе:
ППР1-700СС У, ТУ 3689-018-00217633-97, где:
- ППР - патрубок приёмно-раздаточный;
- 1 - модификация;
- 700 - условный проход;
- СС - “стакан в стакане” - резервуар с защитной стенкой;
- У - климатическое исполнение.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование параметров

ППР1-150СС

ППР1-400СС

ППР1-700СС

Условный проход Ду, мм

150

400

700

Рабочее давление, МПа (кгс/см2)

1,0 (10)

Габаритные размеры, мм, не более







Длина, L*

2600

2700

2850

Диаметр, Dн

320

860

1225

Диаметр, D

280

580

910

Присоединительные размеры, мм,







Межцентровое расстояние, D1

240

525

840

Диаметр отверстия, d

22

30

36

Диаметр отверстия, dp

182

430

735

Длина, l

200

300

350

Высота, h

300

550

600

Количество отверстий, n, шт

8

16

24

Масса*, кг, не более

95

320

900


*Длина L, L1 и масса уточняются при заказе.
Возможна поставка с ответным фланцем (фланцевой заглушкой), прокладкой и крепежом.

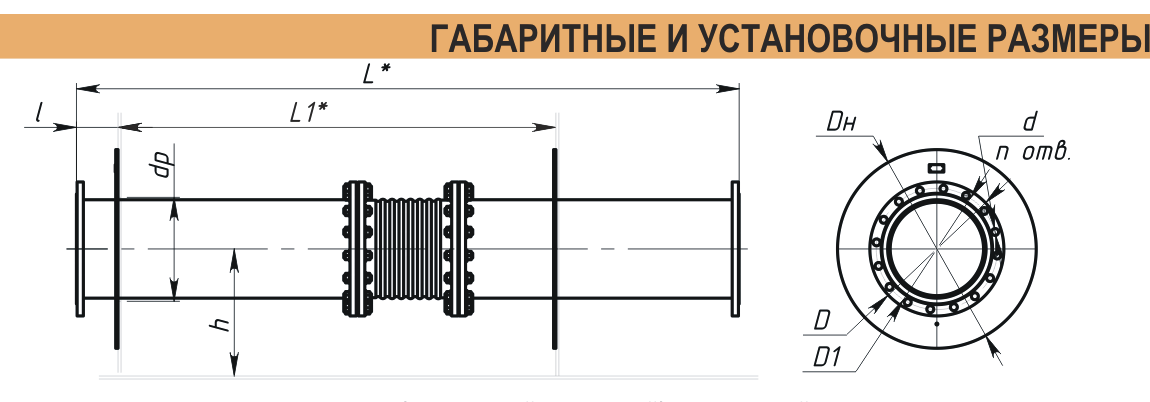

ЧЕРТЕЖ:
