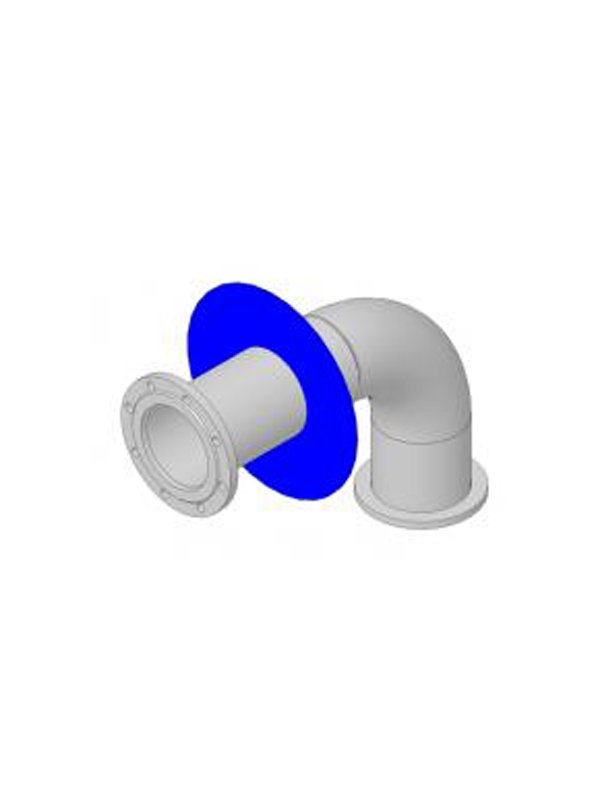

Патрубок зачистки ПЗ

ОКП 36 8913
Патрубки зачистки ПЗ предназначены для проведения операций по зачистке резервуаров хранения нефти и нефтепродуктов. Они являются комплектующими изделиями вертикальных цилиндрических резервуаров и устанавливаются в нижнем поясе на стенке резервуара.
Патрубки зачистки выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Конструктивно патрубки могут быть в двух исполнениях:
- ПЗ – патрубок приёмный и патрубок зачистной соединяются между собой при монтаже сваркой;
- ПЗ1 – патрубки соединяются при помощи фланцев.

Пример условного обозначения при заказе:
ПЗ-150У ТУ 3689-018-00217633-97, где:
ПЗ – патрубок зачистки;
150 – условный проход , мм;
У – климатическое исполнение.
Примечание: в состав изделия входят 2 узла: патрубок приемный и патрубок зачистной. Сборка выполняется на месте монтажа.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Обозначение

Размеры в мм

n, шт.

Масса,
кг

Ду Д Д1 Д2 Д3 L L1 Н d
ПЗ-80 80 185 150 180 180 200 120 250 18 4 11,7
ПЗ1-80 205 128 17,0
ПЗ-100 100 205 170 220 220 200 150 300 15,0
ПЗ1-100 207 160 21,0
ПЗ-150 150 260 225 320 320 200 225 350 8 34,5
ПЗ1-150 207 235 44,0
ПЗ-200 200 315 280 440 440 250 300 450 34,8
ПЗ1-200 260 313 48,0
ПЗ-250 250 370 335 550 550 250 375 550 12 120
ПЗ1-250 260 388 138
ПЗ-300 300 435 395 650 650 250 450 650 22 151
ПЗ1-300 260 463 163,5
По просьбе заказчика комплектуется фланцами, прокладкой и крепежом.

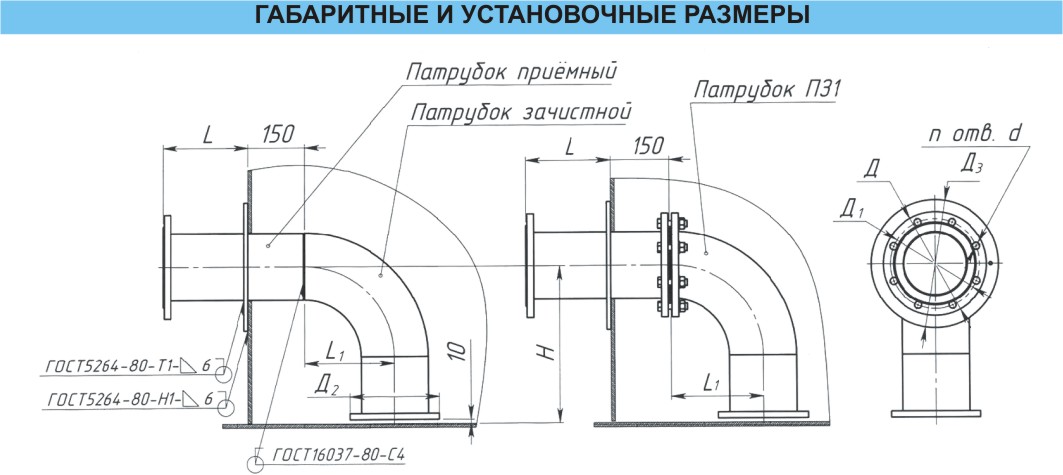

ЧЕРТЕЖ:
