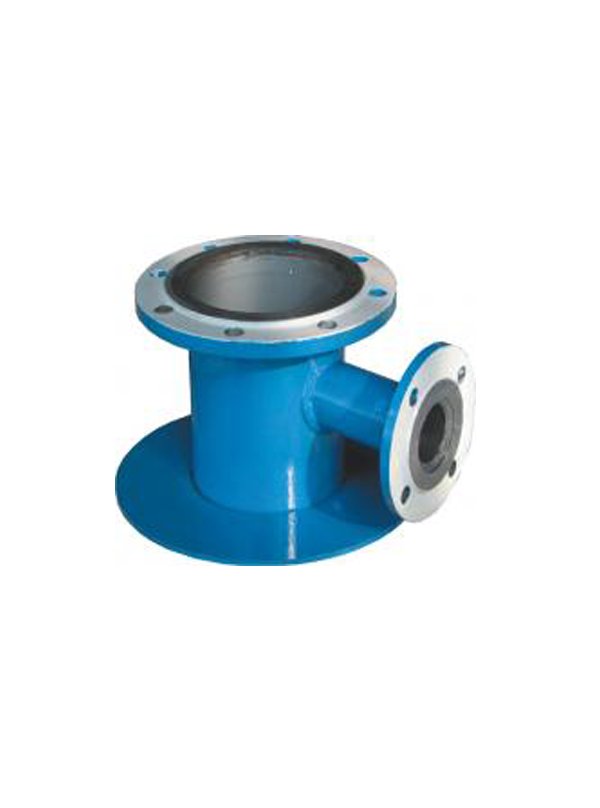

Патрубок замерного люка ПЗЛ

Патрубок замерного люка предназначен для установки замерного люка и вентиляционной трубы.
Патрубок замерного люка является комплектующим изделием резервуаров для хранения нефти, нефтепродуктов, химических жидкостей и устанавливается на вертикальном или горизонтальном резервуаре.
Патрубок замерного люка выпускается в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример условного обозначения при заказе:
ПЗЛ-150 У, ТУ 3689-018-00217633-97, где:
- ПЗЛ - патрубок замерного люка;
- У - климатическое исполнение.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование
основных параметров

Величина показателей

Для установки
люка замерного

Для установки
вентиляционной
трубы

ПЗЛ-80

ПЗЛ-150

Условный проход, мм

80

150

50

Присоединительные
размеры, мм, не более







Межцентровое
расстояние

150

225

110

Диаметр отверстий

18

18

14

Количество
отверстий, шт.

4

8

4

Габаритные размеры, мм, не более



Длина

261

365

Ширина

220

320

Высота

180

180

Масса, кг, не более

9,1

10,6

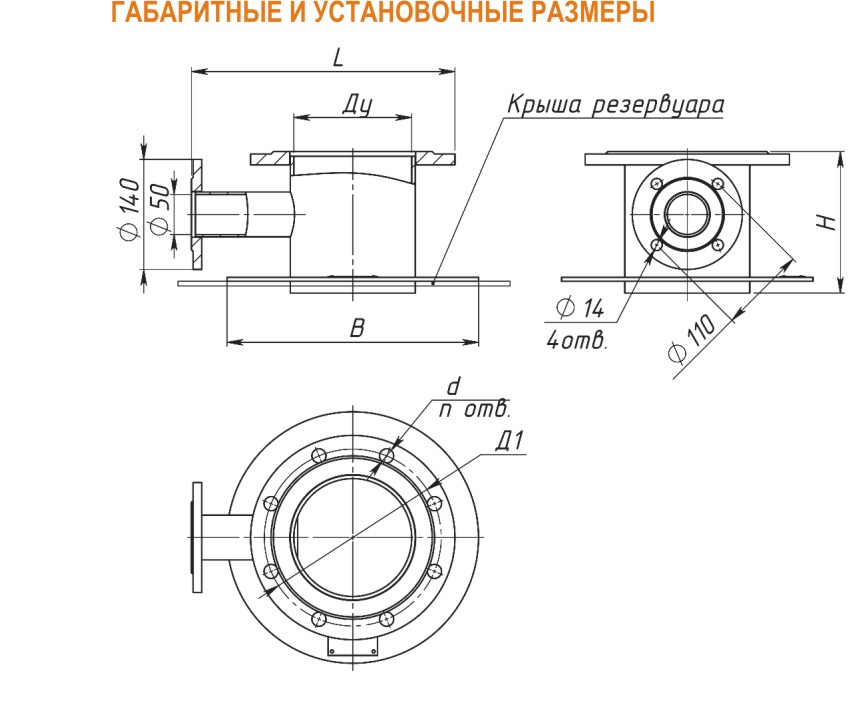

ЧЕРТЕЖ:
