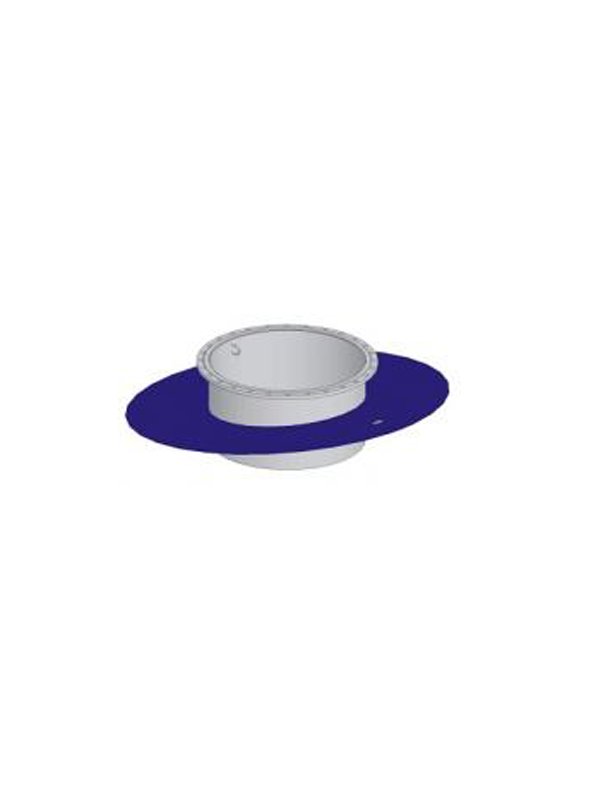

Патрубки монтажные ПМ предназначены для установки технологического оборудования, необходимого для эксплуатации резервуаров и устанавливаются на вертикальных или горизонтальных резервуарах для хранения нефти, нефтепродуктов и химических жидкостей.
Патрубки монтажные выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Пример условного обозначения при заказе:
ПМ - 150У ТУ 3689-018-00217633-97, где:
ПМ - патрубок монтажный;
150 - условный проход, мм;
У - климатическое исполнение.
Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Возможна поставка с ответным фланцем, прокладкой и крепежом.

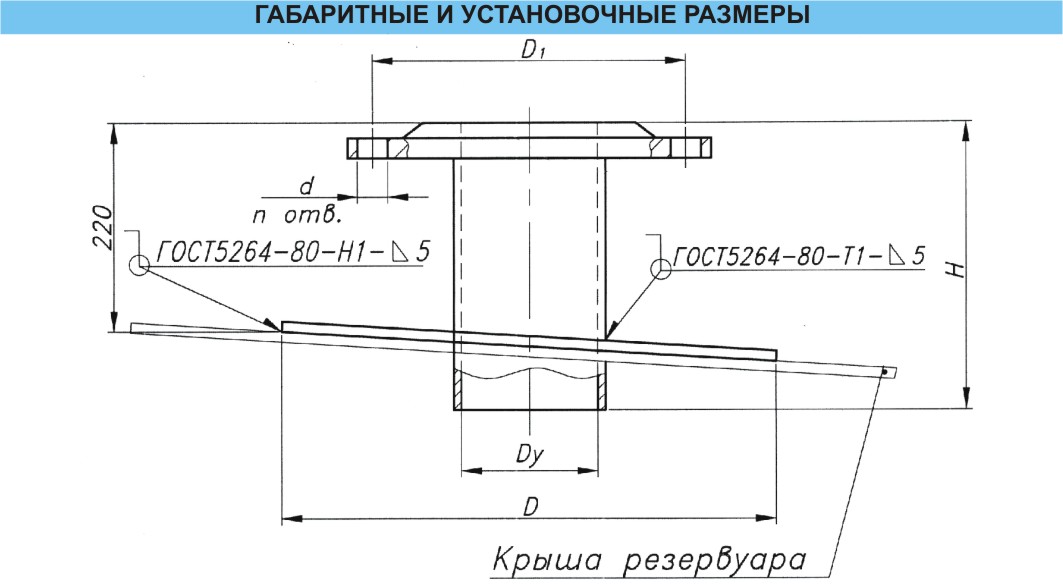

ЧЕРТЕЖ:
|
Наименование параметров |
ПМ-50 |
ПМ-80 |
ПМ-100 |
ПМ-150 |
ПМ-200 |
ПМ-250 |
ПМ-350 |
ПМ-500 |
ПМ-700 |
ПМ-1000 |
|
Условный |
50 |
80 |
100 |
150 |
200 |
250 |
350 |
500 |
700 |
1000 |
|
Присоединительные |
|
|
|
|
|
|
|
|
|
|
|
Межцентровое |
110 |
150 |
170 |
225 |
280 |
335 |
445 |
600 |
810 |
1120 |
|
Диаметр |
14 |
18 |
18 |
18 |
18 |
18 |
22 |
22 |
26 |
30 |
|
Количество |
4 |
4 |
4 |
8 |
8 |
12 |
12 |
16 |
24 |
18 |
|
Габаритные |
|
|
|
|
|
|
|
|
|
|
|
Диаметр, Д |
200 |
250 |
250 |
320 |
440 |
550 |
760 |
1050 |
1300 |
2100 |
|
Высота, Н |
230 |
265 |
260 |
280 |
300 |
320 |
360 |
380 |
506 |
558 |
|
Масса, кг, не более |
4,3 |
5,7 |
6,4 |
10,4 |
17,7 |
26,4 |
43,4 |
76 |
125 |
288 |
Возможна поставка с ответным фланцем, прокладкой и крепежом.
ЧЕРТЕЖ:
