Патрубки вентиляционные ПВ

ОКП 36 8912

Патрубки вентиляционные ПВ являются комплектующими изделиями вертикальных цилиндрических резервуаров для хранения нефтепродуктов, масел и т.п. Изделия предназначены для приемо-раздаточных операций, вентиляции и защиты от попадания внутрь резервуаров посторонних предметов.

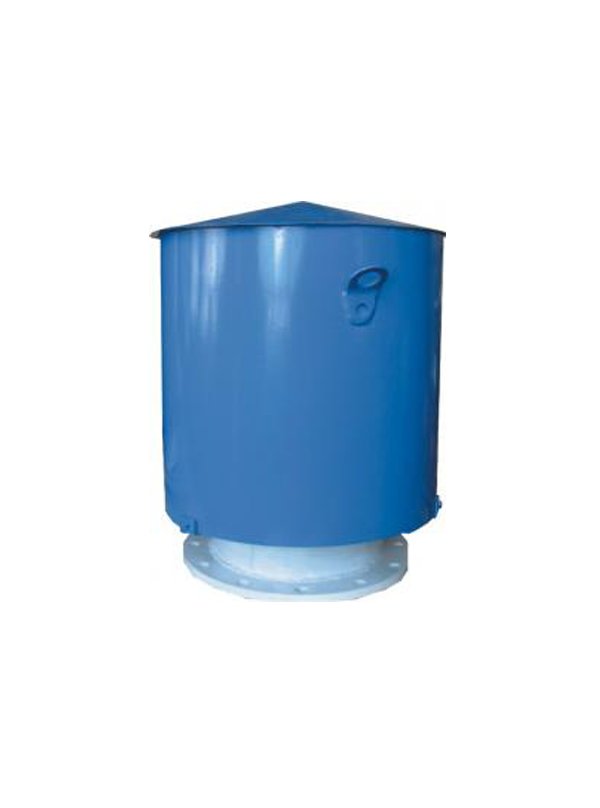

Патрубок ПВ состоит из трубы, в верхней части которой расположены окна, закрытые сеткой, закреплённой на трубе хомутами. Нижняя часть трубы заканчивается фланцем, предназначенным для закрепления его на монтажном патрубке резервуара.

Для защиты от прямого воздействия атмосферных осадков и механических повреждений сетки на трубе установлен колпак, закреплённый болтами. ПВ должен устанавливаться на монтажный патрубок резервуара посредством болтового соединения.

Патрубки вентиляционные выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример условного обозначения при заказе:
ПВ-500У ТУ 3689-014-00217633-97, где:
ПВ – патрубок вентиляционный;
500 – условный проход;
У - климатическое исполнение.
Размеры условного прохода патрубков должны выбираться в зависимости от производительности насосов для откачки-закачки продукта.
Возможна поставка в комплекте с ответным фланцем, огнепреградителем, крепежом и специальной окраской.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование основных

параметров

ПВ-50

ПВ-80

ПВ-100

ПВ-150

ПВ-200

ПВ-250

ПВ-300

ПВ-350

ПВ-500

Условный проход, Ду, мм, не менее

50

80

100

150

200

250

300

350

500

Присоединительные размеры, мм:

диаметр монтажного фланца, D2

толщина монтажного фланца, h

межцентровое

расстояние, D1

диаметр отверстия, d



140

13



110

14



185

14



150

18



205

14



170

18



260

16



225

18



315

18



280

18



370

21



335

18



435

20



395

22



485

23



445

22



640

24



600

22

Количество отверстий, n, шт.

4

4

4

8

8

12

12

12

16

Габаритные

 размеры, мм:

Высота, Н

диаметр колпака, D





182

128





219

195





225

218





435

280





510

380





550

450





690

510





765

580





840

770

Масса, кг, не более

3,2

5,1

6,8

16,0

21,5

32,0

42

49

70

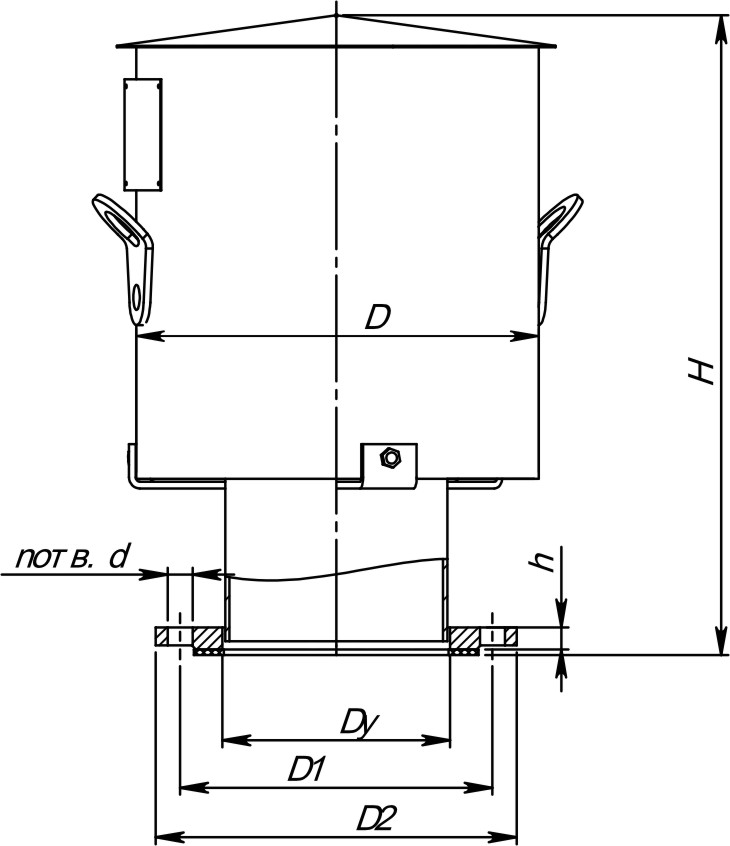

ЧЕРТЕЖ:
