ОКП 36 8912

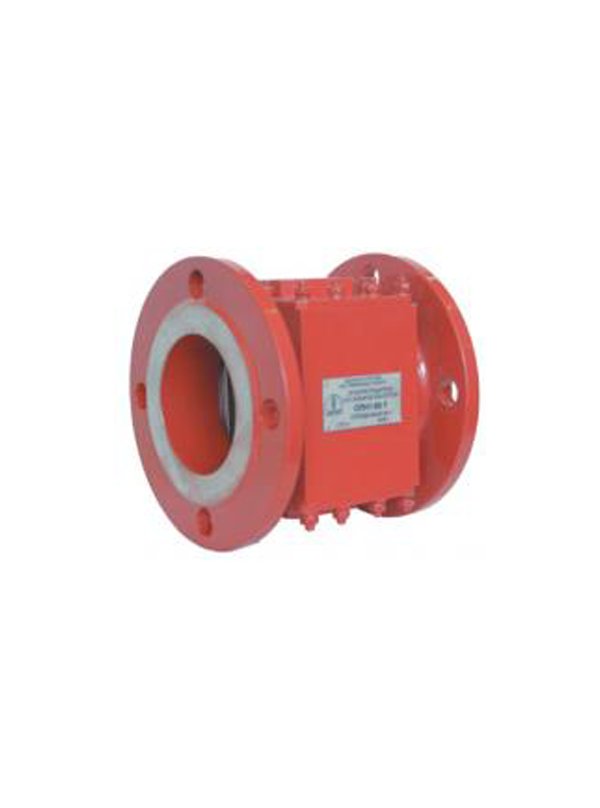

Огнепреградитель со съемной кассетой Ду80 предназначен для предотвращения проникновения пламени внутрь резервуара с нефтепродуктами.
Огнепреградители применяются для оснащения нефтебаз, хранилищ, АЗС, в том числе в системе «резервуар-автоцистерна», и имеет повышенную огнестойкость. Огнепреградители успешно эксплуатируются в условиях Сибири и Крайнего Севера.
Огнепреградители выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Корпус и крышки огнепреградителя изготавливаются из алюминиевого сплава (А) или из углеродистой стали (С).
Пример условного обозначения при заказе:
ОПН-80-А/А-УХЛ ТУ3689-002-0217636-93, где:
ОПН - огнепреградитель со съёмной кассетой;
80 - условный проход, мм;
А - в алюминиевом корпусе;
А - лента пламегасящего элемента из алюминия;
УХЛ- климатическое исполнение
1 - категория размещения.
Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Огневой предохранитель (огнепреградитель) устанавливают между резервуаром и дыхательным или предохранительным клапаном Он предназначен для защиты резервуара от проникновения огня (пламени или искры) в газовое пространство через дыхательную аппаратуру, предохраняя этим самым нефть от вспышки или взрыва. Принцип действия огнепреградителя основан на задержке пламени кассетой, размещенной внутри корпуса. Кассета состоит из пакета чередующихся гофрированных и плоских пластин, образующих каналы малого диаметра. Пламя, попадая в каналы малого сечения, дробится на отдельные мелкие потоки. Поверхность соприкосновения пламени с предохранителем увеличивается, возрастает теплоотдача стенкам каналов, и пламя гаснет. Конструкция огневого предохранителя сборноразборная, что позволяет периодически извлекать кассеты для осмотра и контроля за их состоянием.

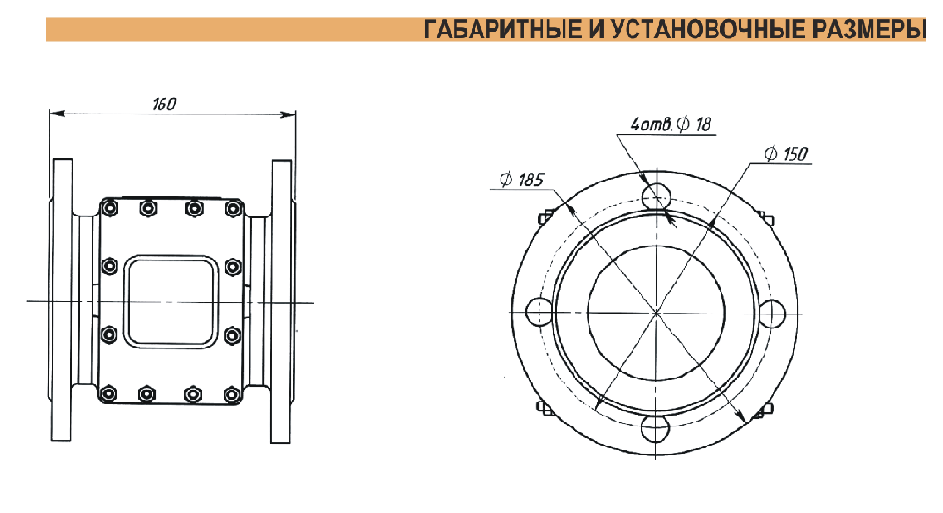

ЧЕРТЕЖ:
|
Наименование параметров |
ОПН1-80А |
ОПН1-80С |
|
Условный проход Ду, мм |
80 |
80 |
|
Рабочее давление, МПа |
0,5 |
1,0 |
|
Пропускная способность при сопротивлении воздушному потоку 118 Па, м3/ч, не менее |
60 |
60 |
|
Габаритные размеры, мм, не более |
|
|
|
Длина, |
160 |
160 |
|
Диаметр фланца, |
185 |
185 |
|
Масса, кг, не более |
5,3 |
11,0 |
Огневой предохранитель (огнепреградитель) устанавливают между резервуаром и дыхательным или предохранительным клапаном Он предназначен для защиты резервуара от проникновения огня (пламени или искры) в газовое пространство через дыхательную аппаратуру, предохраняя этим самым нефть от вспышки или взрыва. Принцип действия огнепреградителя основан на задержке пламени кассетой, размещенной внутри корпуса. Кассета состоит из пакета чередующихся гофрированных и плоских пластин, образующих каналы малого диаметра. Пламя, попадая в каналы малого сечения, дробится на отдельные мелкие потоки. Поверхность соприкосновения пламени с предохранителем увеличивается, возрастает теплоотдача стенкам каналов, и пламя гаснет. Конструкция огневого предохранителя сборноразборная, что позволяет периодически извлекать кассеты для осмотра и контроля за их состоянием.
ЧЕРТЕЖ:
