Наконечники

ОКП 368911600

Наконечники предназначены к рукавам сливо-наливных стояков, служащих для верхнего слива и налива нефтепродуктов.
Наконечники выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример условного обозначения при заказе:
НП-80 У ТУ 26-02-975-84
НЗ-40 У ТУ 26-02-975-84, где:
НП – наконечник приемный;
НЗ – наконечник зачистной;
40, 80 – условный проход, мм;
У – климатическое исполнение.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Шифр

Ду,

мм

Присоединительные размеры, Ру

Габаритные размеры, мм, не более

Масса, кг, не более


Срок эксплуатации, лет

D, мм

h, мм

D1,мм

D2, мм

НЗ-40

40

ГОСТ

12317-80, кгс/см2

2,5



70

110

40

7

0,3



10

НП-80

80

110

150

80

7

0,7

НП-100

100

160

200

105

7

1,5

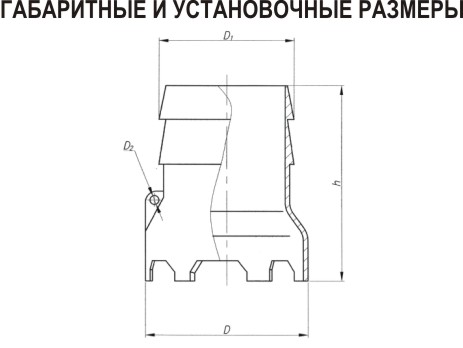

ЧЕРТЕЖ:
