Механизмы управления хлопушками боковые МУ

ОКП36 8911

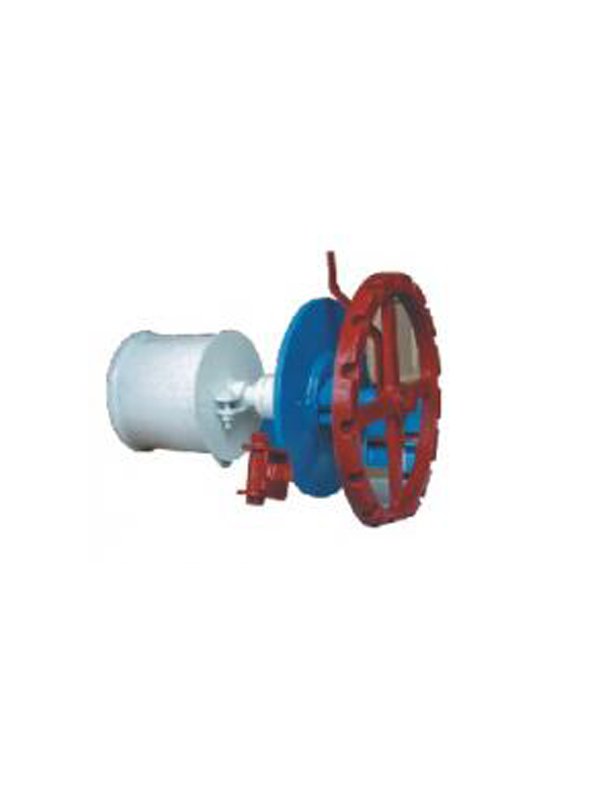

Механизм управления хлопушкой (боковой) предназначен для открывания перепускной и основной крышек хлопушек резервуара РВС и фиксации их в открытом положении. МУ монтируется на боковой стенке резервуара над приемо-раздаточным патрубком и хлопушкой.

Обозначения механизмов управления хлопушками:
1. МУI - механизм управления с ручным приводом для хлопушек с условным проходом Ду 80, 150, 250 и 300 мм.
2. МУIIМ - механизм управления с электрическим приводом для хлопушек с условным проходом Ду 400, 500 и 600 мм. Механизмы управления выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
3. МУIII – механизм управления с ручным приводом для хлопушек с условным проходом Ду 400, 500 и 600 мм. Механизмы управления выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример условного обозначения при заказе:
МУI У ТУ 3689-003-0217636-93, где:
МУI – механизм управления с ручным приводом;
У – климатическое исполнение.
МУ I У, ТУ 3689-003-0217636-93, где:
МУI - механизм управления с ручным приводом;
У - климатическое исполнение.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Обозначение изделия

Условный проход

 хлопушкиДу, мм



 Мощность  двигателя,



кВт

Тип двигателя

Применяемость

Габаритные размеры, мм, не более

Масса, кг, не более

Срок эксплуатации, лет, не менее



длина

ширина

высота



МУI

80, 100, 150, 250, 300

-

-

ХП80-А, ХП150-А, ХП250-А, ХП80-В, ХП100-В, ХП150-В, ХП200-В,ХП250-В, ХП300-В

518

400

400

20

15



МУIIМ

400, 500, 600

0,09

В-А2-14К

ХП400-Б, ХП600-Б, ХП400-В, ХП500-В, ХП600-В

1843

392

500

170



1815

440

500

120



МУIII

400, 500, 600

-

-

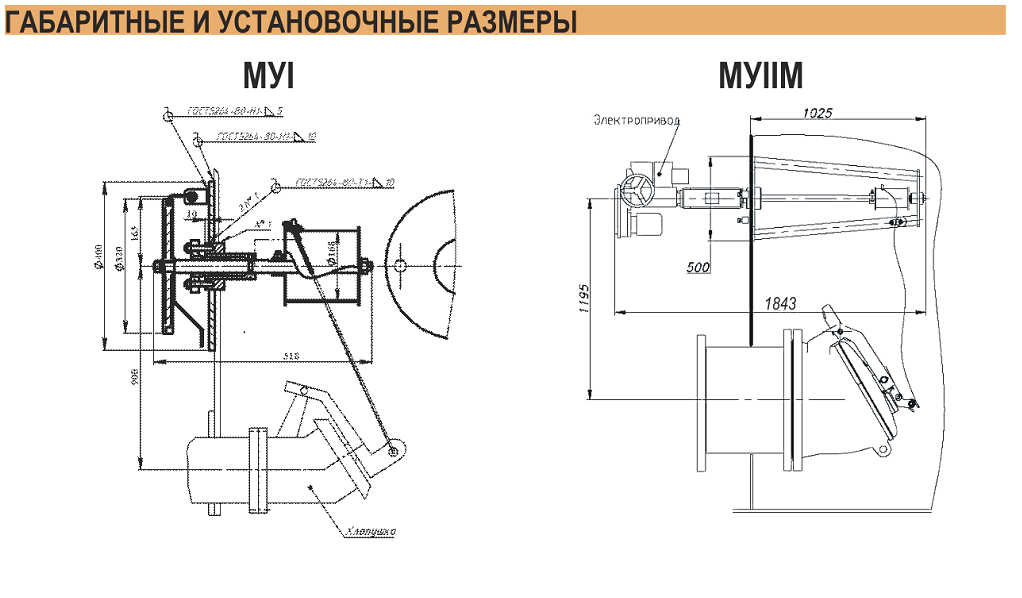

ЧЕРТЕЖ 1:

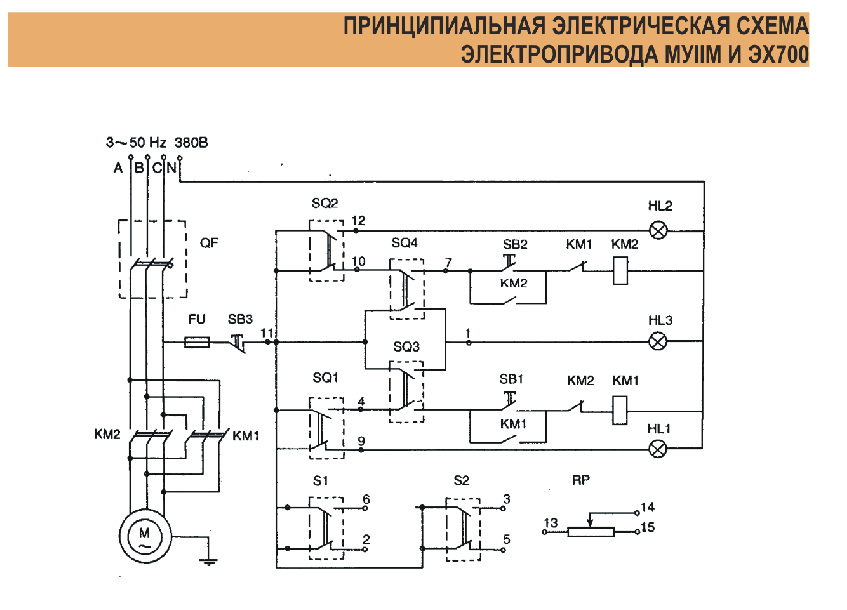

ЧЕРТЕЖ 2:

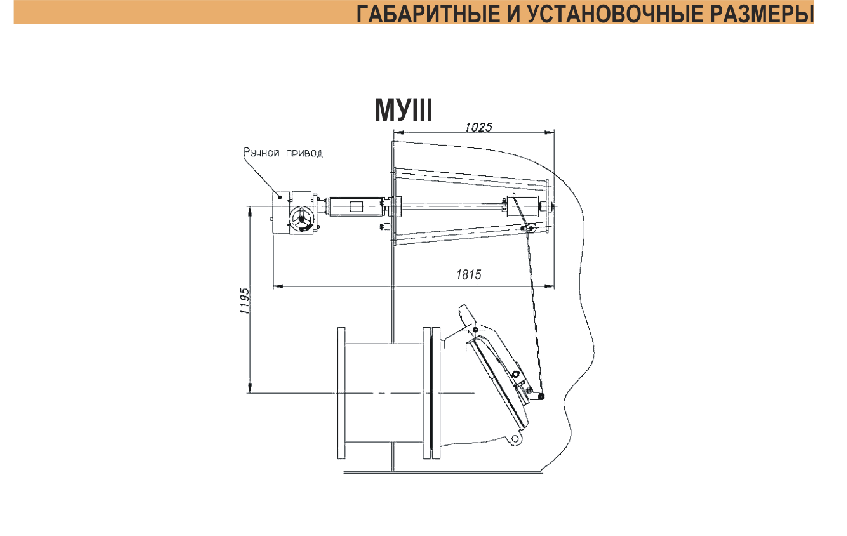

ЧЕРТЕЖ 3:
