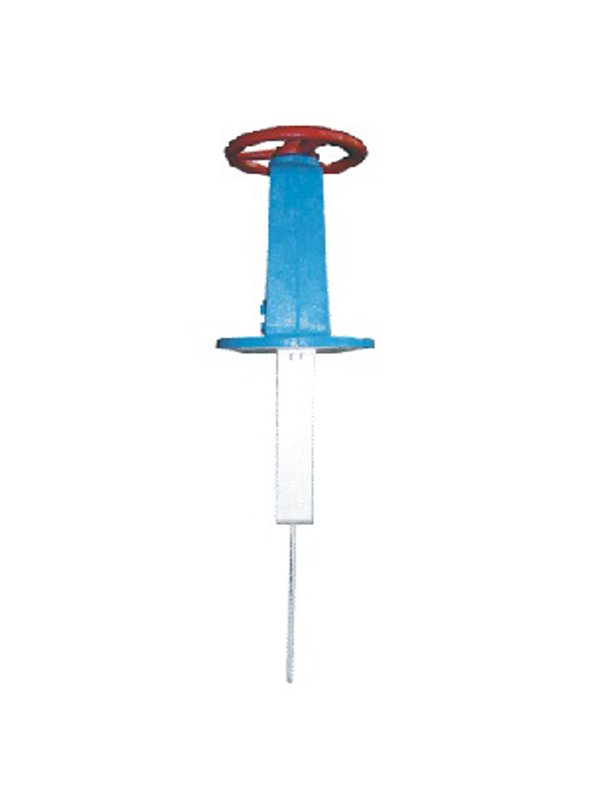

Механизм управления хлопушкой верхний МУВ

ОКП 36 8911

Механизм управления хлопушкой верхний МУВ устанавливается на крыше или горловине резервуара и предназначен для открывания крышек хлопушек и фиксации их в открытом положении.
Механизм управления выпускается в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример условного обозначения при заказе:
МУВ-250 У ТУ 26-02-1050-87, где:
МУВ - механизм управления хлопушкой верхний;
250 - условный проход;
У - климатическое исполнение.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Обозначение

изделия

Условный проход

хлопушки,

 Ду, мм

Размеры, мм, не

более

n

Масса, кг,

не более

Н

Д

Д1

d

МУВ-80

80; 100

955

260

225

18

8

24

МУВ-250

150; 200; 250; 300

1800

260

225

18

8

36

МУВ-400

400; 500

1835

260

225

18

8

45

МУВ-700

700

2200

260

225

18

8

150

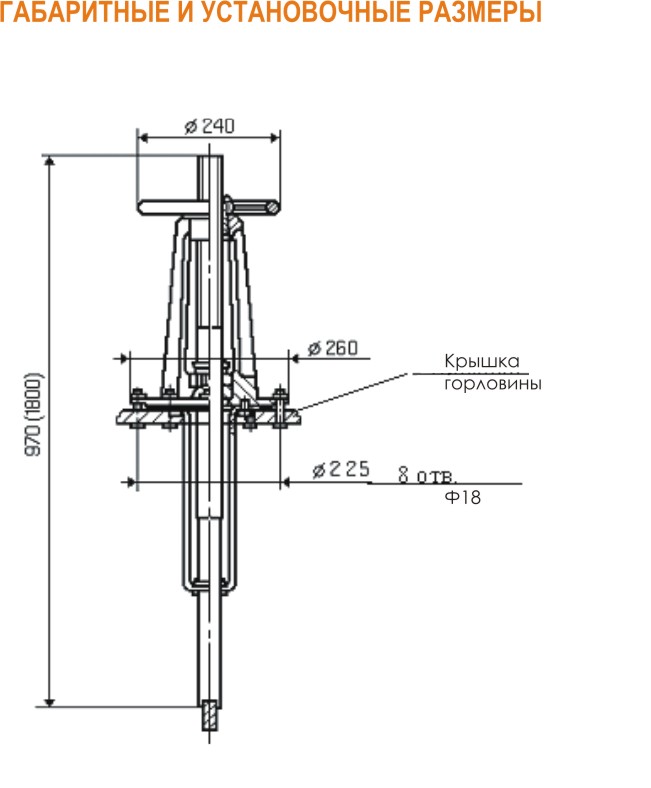

ЧЕРТЕЖ:
