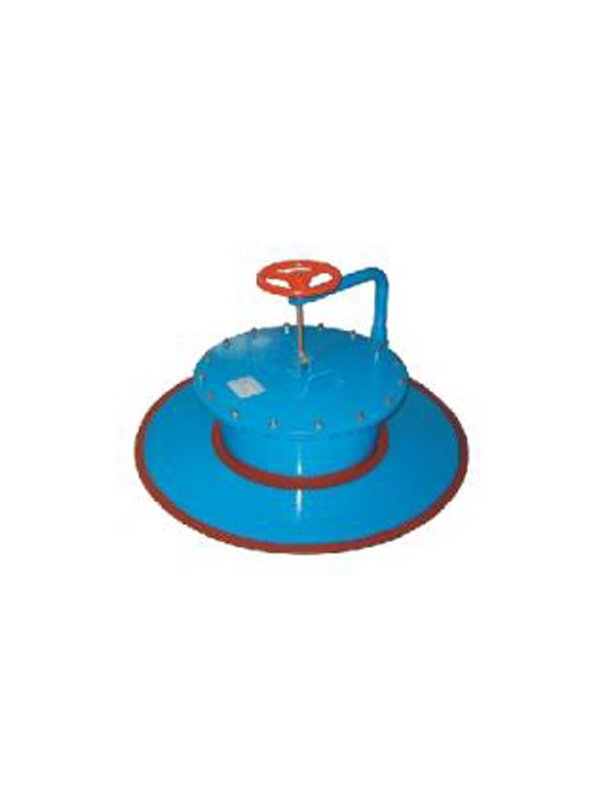

Люки световые ЛС

ОКП 36 8913

Люки световые являются комплектующими изделиями вертикальных цилиндрических резервуаров для хранения нефти и нефтепродуктов со сферической (люк типа ЛСП) или щитовой (люк типа ЛЩП) крышей и устанавливаются над приемораздаточным патрубком на крыше резервуара.
Люки световые предназначены для внутреннего осмотра, проветривания и других технологических операций, выполняемых на резервуарах с нефтью и нефтепродуктами.
Крышки люков снабжаются поворотными устройствами для облегчения открывания и закрывания.
При монтаже усиливающий фланец люка светового приваривается к крыше резервуара и корпусу люка.
В корпусе люка имеется скоба к которой прикрепляется запасной трос управления хлопушкой - для замены рабочего троса в случае обрыва.
Люки световые выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Дополнительная иформация
Пример условного обозначения при заказе:
ЛЩП-500 УХЛ ТУ 3689-011-00217633-97, где:
ЛЩП – люк световой для резервуара со щитовой крышей с поворотным устройством;
500 – условный проход;
УХЛ – климатическое исполнение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:


Условное обозначение

Величина параметров

Условный проход, Dy, в мм

Диаметр наруж. D, мм, не более

Диаметр усиливающ. накладки D1, мм

Высота, Н, мм, не более

Ширина, В, мм, не более

Масса, кг, не более


Л-380

400

535

800

460

-

59

ЛЩ-500

500

645

1060

280

-

48

ЛС-500

500

645

1060

460

-

57

ЛС-600

600

755

1300

540

-

178


ЛС-700

700

860

1300

590

-

251

ЛСП-400

400

353

800

610

605

76,2

ЛСП-500

500

645

1060

712

715

117

ЛЩП-500

500

645

1060

532

715

103

ЛСП-600

600

755

1300

752

826

188

ЛСП-800

800

975

1700

886

1046

311

ЛСП-1000

1000

1175

2100

886

1246

448

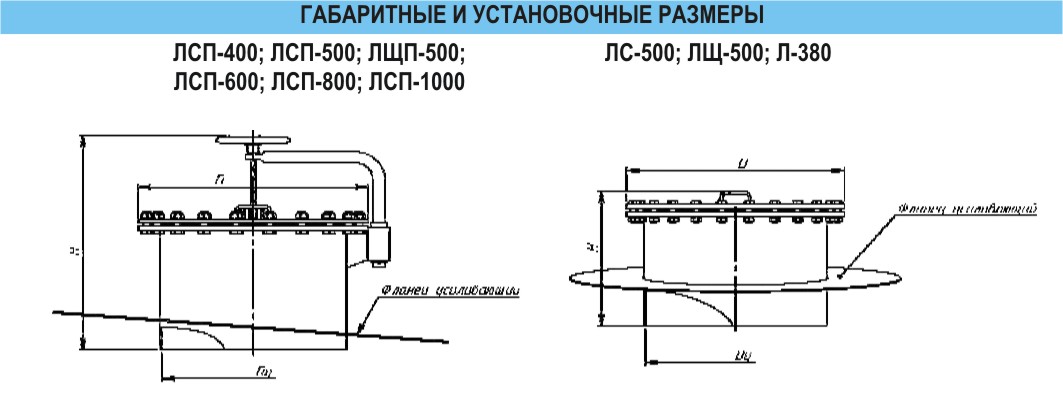

ЧЕРТЕЖ:
