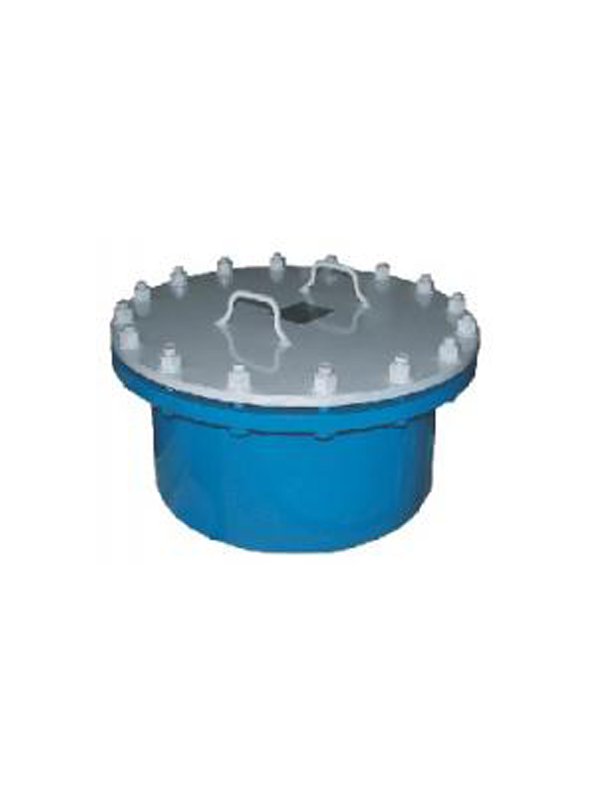

Люк-лаз ЛЛ

ОКП 36 8913

Люк-лаз предназначен для внутреннего осмотра, ремонта и чистки резервуара в технологиях хранения нефти, нефтепродуктов и химических жидкостей.
Люк-лаз устанавливается на вертикальной стенке резервуара. ЛЛ производится в 4-х вариантах: круглый, овальный, круглый с поворотным устройством и овальный с поворотным устройством.

Люк-лаз выпускается в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Крышки люков снабжаются поворотными устройствами для облегчения открывания и закрывания.

Пример условного обозначения при заказе:
ЛЛ500К У ТУ 3689-013-00217633-97, где:
ЛЛ – люк-лаз;
500 – условный проход;
К – с поворотным устройством;
У – климатическое исполнение.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование параметров

Цилиндрический

Цилиндрический с поворотным устр-ом

Овальный

Овальный с поворотным устр-вом

ЛЛ500

ЛЛ600

ЛЛ500К

ЛЛ600К

ЛЛ600/900

ЛЛ900/1200

ЛЛ600/900К

ЛЛ900/1200К

Условный проход, Dy, мм

500

600

500

600

-

-

-

-

Размеры овала, B/L, мм

-

-

-

-

600/900

900/1200

600/900

900/1200

Габаритные размеры:

















Диаметр наружный, D

645

755

645

755

-

-

-

-

Длина, L

-

-

-

-

1055

1375

1055

1375

Ширина, B, не более

-

-

-

-

755

1075

755

1075

Высота, Н

300

396

392

394

393

392

394

392

Диаметр накладки, D1

900

1000

1260

1260

-

-

-

-

Длина, L1

-

-

1205

1276

1800

2400

1800

1700

Ширина, B1

-

-

405

423

1260

1800

1380

2200

Масса, кг, не более

107,5

180

202

247

330

530

447

571

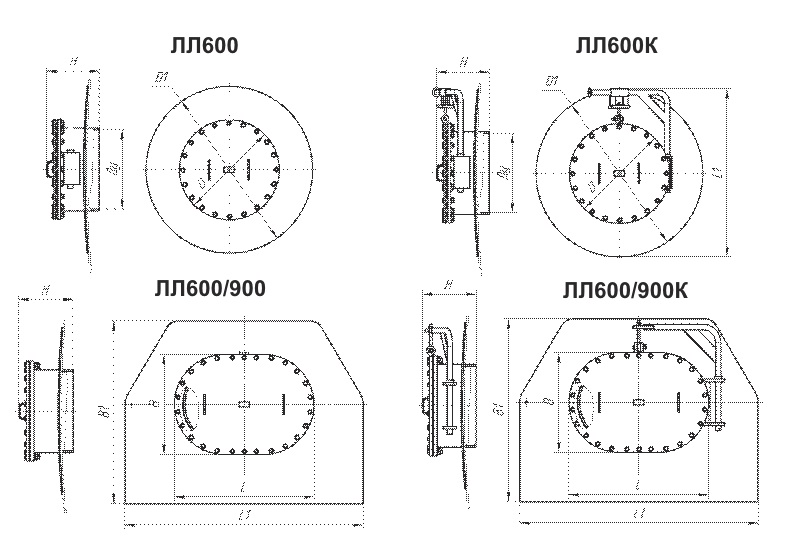

ЧЕРТЕЖ:
