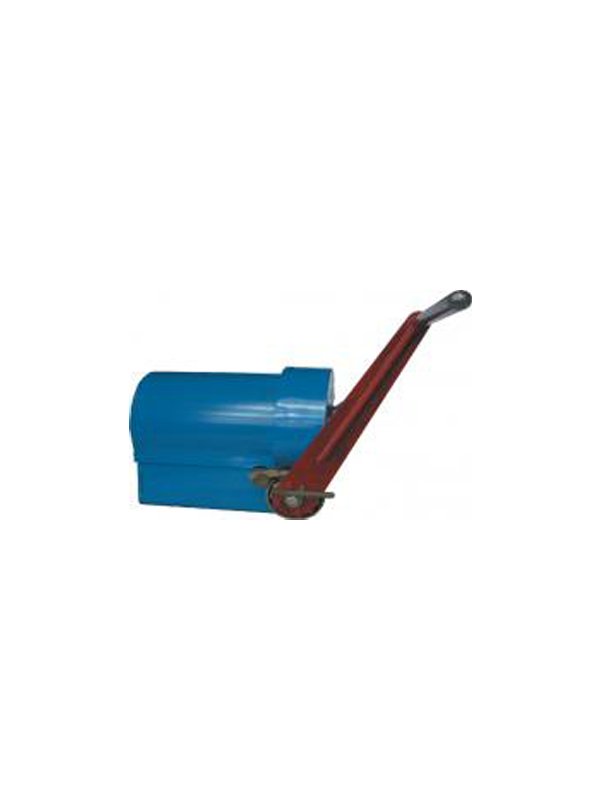

Лебёдка ручная ЛР 1000

ОКП 36 9839

Лебедка ручная ЛР является комплектующим изделием вертикальных цилиндрических резервуаров для нефтепродуктов и устанавливается на нижнем поясе стенки резервуара.
Лебедка предназначена для подъема и спуска труб для забора нефтепродукта. Может использоваться и для других целей в пределах своих технических характеристик.
Лебёдка состоит из корпуса, внутри которого на подшипниках качения установлен вал с барабаном и червячным колесом. Барабан вращается при помощи рукоятки через червячную передачу, а труба поднимается усилием троса, наматываемого на барабан. Храповик с собачкой предохраняет от самопроизвольного опускания груза. Скорость опускания груза можно уменьшить при помощи тормозного винта.
Барабан с наматываемым тросом защищен съемным кожухом.

В корпусе установлена масляная ванночка для смазывания червячной передачи.
Лебёдка имеет съемные лапы, смонтированные на корпусе.

Комплектность:
 - лебёдка в собранном виде - 1 шт.
 - руководство по эксплуатации - 1 шт.
Лебедка ручная выпускается в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример условного обозначения при заказе:
ЛР 1000М УХЛ ТУ 3689-012-00217633-97, где:
ЛР – лебедка ручная;
1000 – грузоподъемность;
М - вариант исполнения (самотормозящееся зубчатое зацепление)
УХЛ – климатическое исполнение.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:


Наименование параметров

Величина параметров

ЛР1000 ЛР1000М

Грузоподъемность, кг

1000

Передаточное число червячной передачи

1:18

1:64

Диаметр троса, мм

8

Диаметр барабана, мм

170

Емкость барабана (длина троса, уложенного в один ряд),м

13,9

Габаритные размеры, мм, не более
Длина
Ширина
Высота

455
650
480

            470
 590
350

Масса, кг, не более

60

50


Возможна поставка в комплекте с тросом.

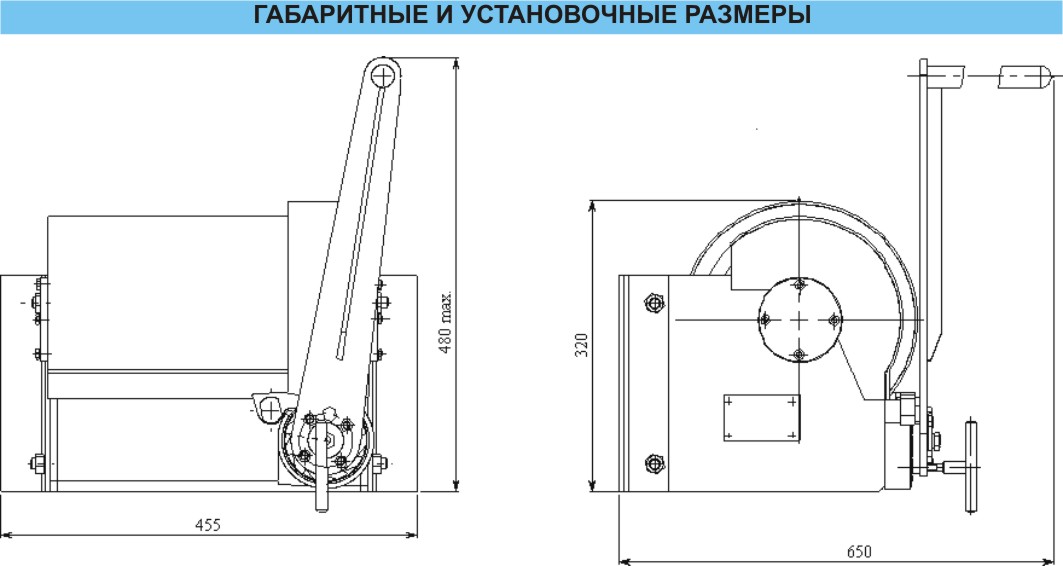

ЧЕРТЕЖ:
